工业法兰连接式手动截止阀三维设计作品

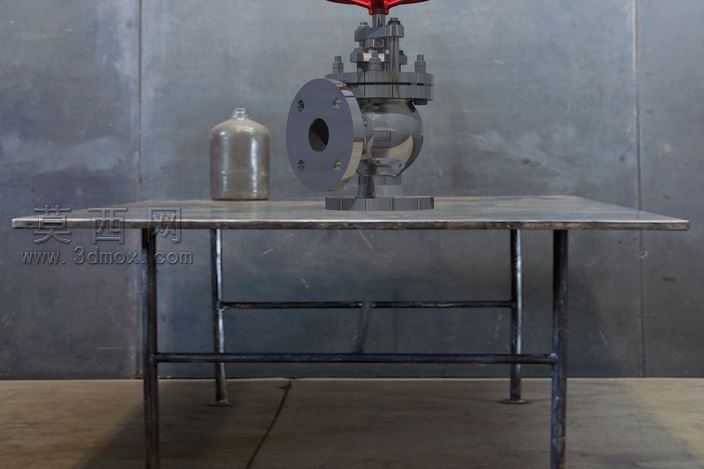

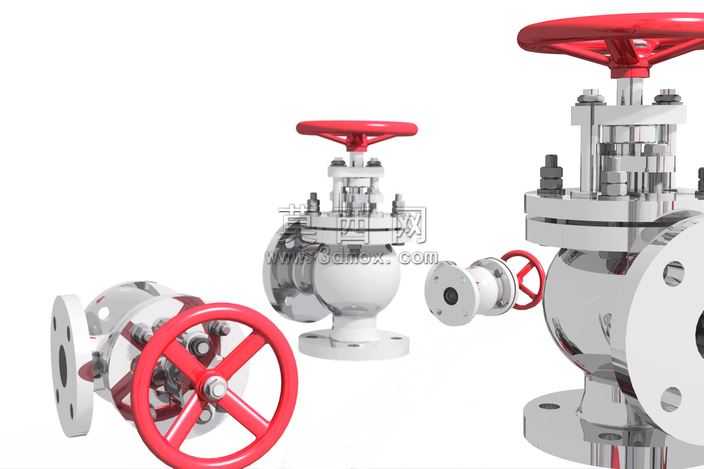

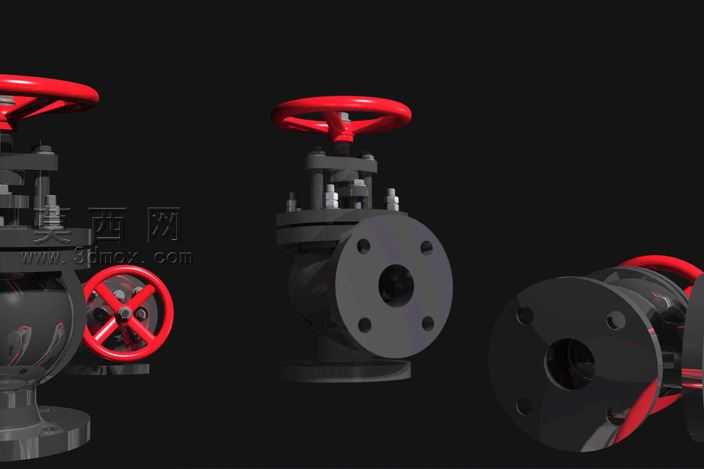

本次设计的是工业管路系统常用的法兰连接式手动截止阀，整体建模过程围绕工业阀门的实际结构逻辑展开，首先从阀体的基础轮廓搭建入手，先绘制阀体的流道截面草图，通过回转特征生成阀体的主体流道结构，再针对法兰连接端进行单独建模，按照标准法兰的螺栓孔分布、密封面尺寸进行参数化绘制，保证法兰端面的平面度与螺栓孔的位置精度符合工业安装要求。手轮部分采用经典的轮辐式结构，先绘制手轮的外圈轮廓与中心轮毂，再通过阵列特征生成均匀分布的轮辐，手轮与阀杆的连接部位做了适配的卡槽结构，保证手动操作时的扭矩传递稳定。阀杆部分采用梯形螺纹结构建模，螺纹的牙型、螺距都按照截止阀的启闭行程要求设计，阀杆与阀体的密封部位预留了填料函的安装空间，建模时还原了填料压盖的压紧结构细节。阀体内部的阀瓣密封面做了贴合流道的斜面设计，保证阀门关闭时的密封性能，建模过程中对阀瓣的升降行程做了运动干涉检查，确保阀瓣在全开到全关的行程范围内不会与阀体内部结构产生碰撞。材质渲染部分，阀体、阀杆、法兰等金属部件采用了哑光铸铁与亮面铸钢的材质区分，手轮部分采用醒目的红色哑光烤漆材质，既还原了工业阀门的真实外观，也通过色彩区分突出了操作部件的位置。渲染场景采用深色背景配合多角度布光，主光源从侧上方照射突出阀门的结构轮廓，补光弱化阴影区域的死黑，让阀体的法兰螺栓孔、阀杆螺纹、手轮轮辐等细节都能清晰呈现，同时通过环境光遮蔽效果增强模型的体积感与结构层次感。设计过程中优先保证阀门各部件的装配合理性，所有配合部位都按照机械装配的公差要求预留了合理间隙，既还原了真实阀门的可装配属性，也让整个模型的结构逻辑清晰，能够直观展示手动截止阀的工作原理与各部件的连接关系，适合用于工业阀门的结构展示、教学演示以及管路系统的配套设计参考。
