迷宫竞赛用轮式机器人底盘结构设计

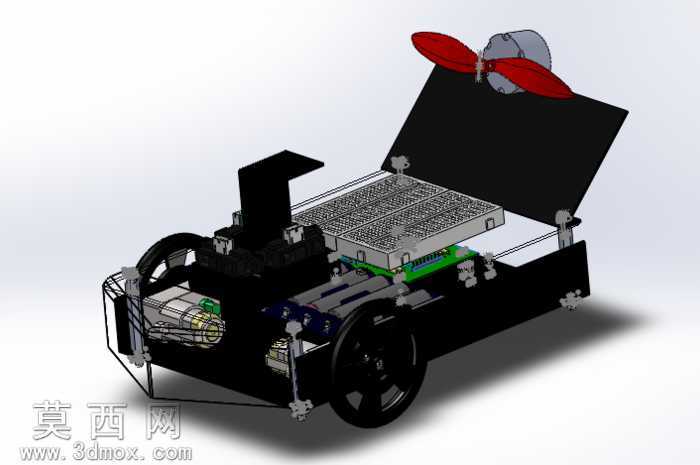

本作品为面向迷宫竞赛场景设计的轮式移动机器人底盘三维模型，采用SolidWorks完成全参数化建模与装配校验，整体建模过程严格遵循机械设计公差规范，所有零部件均按照实际加工尺寸1:1还原，可直接用于后续工程出图与实物制作。模型整体采用分层式布局设计，底层为行走驱动单元，前置防撞缓冲架采用弯折金属条结构建模，搭配黑色哑光金属材质渲染，可在迷宫行进碰撞时吸收冲击能量，保护内部核心器件；两侧驱动轮采用橡胶胎面搭配硬质轮毂的材质组合，渲染时还原了橡胶表面的细微磨砂纹理与轮毂的金属光泽，轮组与驱动电机直连，省去冗余传动结构，提升传动效率与转向响应速度。中层为电控安装区域，预留了多规格安装孔位，可适配不同尺寸的控制电路板、传感器模块与电池组件，模型中还原了电路板的布线槽位与固定卡扣结构，板材部分采用玻纤板材质渲染，呈现出哑光浅灰的质感，金属固定件则做了镀锌亮面处理，还原标准紧固件的视觉特征。上层为功能拓展区，可根据竞赛需求加装风动推进模块、顶部翻盖式传感器支架，模型中呈现的红色双叶螺旋桨采用半透明塑料材质渲染，还原桨叶的曲面弧度与动平衡结构，翻盖支架采用合页式连接结构，可实现角度调节，满足不同朝向的传感器安装需求。整体设计以新生级竞赛项目基础平台为核心思路，在保证结构强度的前提下尽可能压缩整体重量与体积，所有活动连接部位均做了干涉检查，确保轮组转动、合页开合、电机安装等动作无结构冲突，材质搭配上区分了结构件、传动件、电子件、功能件的不同视觉特征，渲染效果贴近实物装配状态，可作为迷宫机器人开发的基础参考模型，帮助开发者快速完成整体结构的方案验证与部件选型，缩短项目开发周期。
