封闭式ABB焊接机器人工作站设计

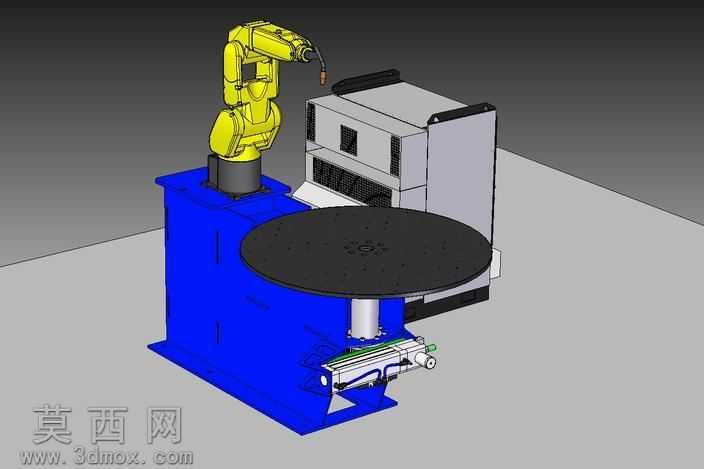

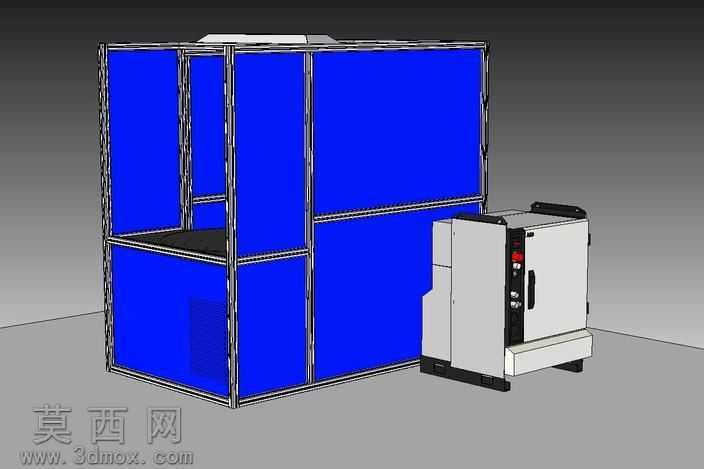

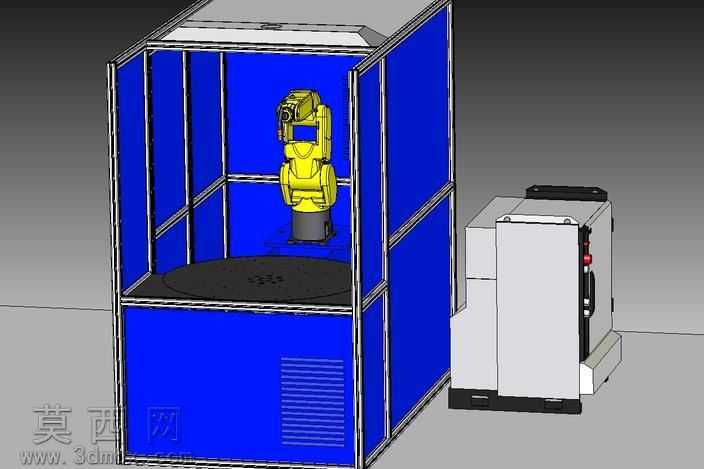

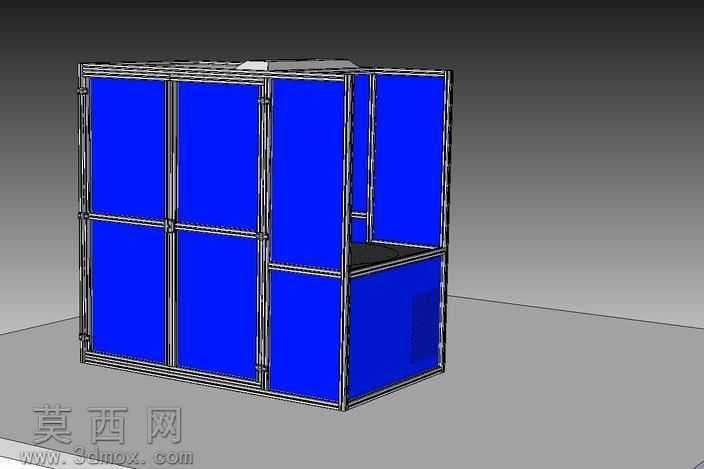

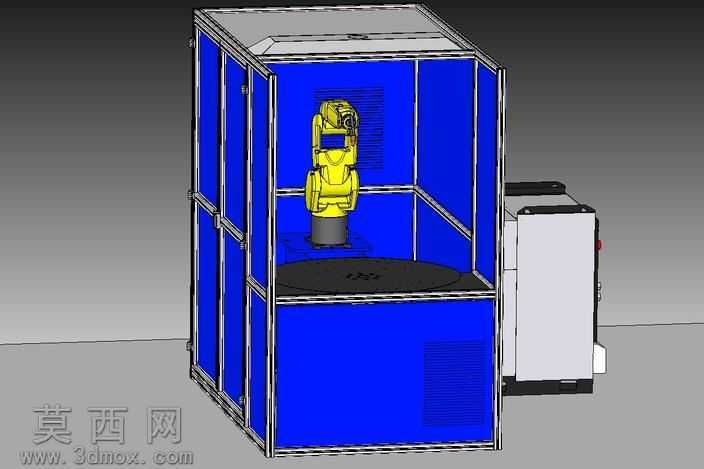

本作品为封闭式焊接机器人工作站三维建模成果，整体采用模块化设计思路完成结构搭建，建模过程中严格遵循工业焊接工作站的实际布局规范，对各功能模块的尺寸比例、装配关系进行了精准还原。模型主体由蓝色铝型材框架防护柜体、六轴焊接机器人、回转式焊接变位工作台、独立电气控制柜四大核心部分组成，防护柜体采用铝型材搭建框架结构，外覆蓝色钣金护板，柜体正面预留半开放操作开口，柜体下部设置通风散热格栅，既能够有效阻隔焊接弧光、焊渣飞溅对周边操作人员的伤害，也能保障设备运行过程中的散热需求。柜体内置的圆形回转工作台可带动待焊工件完成多工位旋转切换，配合六轴焊接机器人的多自由度运动能力，可覆盖工件不同角度的焊接作业需求，机器人本体采用黄黑配色的工业涂装材质，还原了ABB系列焊接机器人的典型外观特征，关节处的结构细节、末端焊枪安装接口都做了精细化建模处理。独立放置的电气控制柜采用灰白配色钣金材质，柜体上设置了操作按钮、状态指示灯、柜门把手与安全锁具，柜体底部预留走线与安装固定结构，与防护柜体保持合理的安全间距，方便操作人员进行参数调试与设备维护。建模过程中对各部件的装配干涉做了全面校验，所有连接结构、安装孔位都符合实际工业装配逻辑，材质渲染阶段针对金属钣金、铝型材、机器人铸造成型外壳、塑料操作件等不同材质做了区分处理，通过调整材质的粗糙度、反光度参数还原真实工业设备的质感，整体模型结构完整，各部件层级清晰，可用于焊接工作站方案展示、布局规划参考、教学演示等场景，能够直观呈现封闭式自动化焊接单元的整体构成与工作逻辑，为同类焊接自动化设备的设计优化提供可视化的三维参考依据。
