简易底盘消防作业移动机器人设计

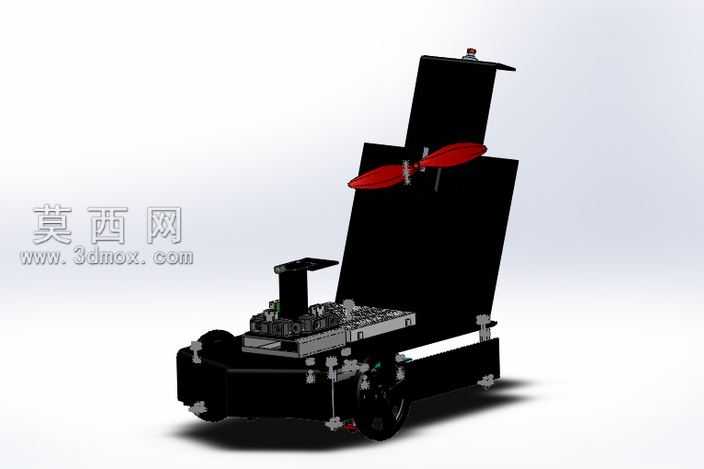

本作品为面向消防作业场景设计的移动机器人三维模型，采用SolidWorks完成全参数化建模，建模过程遵循自底向上的装配逻辑，先完成行走轮组、底盘框架、上层搭载支架、作业执行模块等独立子装配体的零件建模与约束配合，再通过同轴、重合、距离等标准配合完成整体总装，所有零件保留完整建模特征树，可直接编辑修改关键尺寸参数。模型渲染阶段采用哑光黑工程塑料材质作为底盘主体材质，还原工程塑料耐磨抗冲击的质感，上层搭载的旋翼部件采用半透明红色工程塑料搭配金属质感桨毂，金属连接件采用镀铬金属材质，通过环境光遮蔽、全局光照渲染参数调整，呈现出清晰的结构明暗层次，直观展示各部件的装配位置关系。结构设计上采用轮式移动底盘布局，底盘预留通用安装接口，可灵活搭载不同消防作业模块，上层搭载的旋翼结构可辅助作业时的气流扰动或现场侦测，整体结构做了简化处理，摒弃冗余的非功能结构，在保证结构完整性的前提下降低模型复杂度，适配项目快速验证的需求。设计思路围绕简易通用底盘的核心需求展开，优先保障底盘的移动通过性与搭载扩展性，行走轮组采用独立悬挂式安装结构，可适配轻度不平整的作业地面，底盘框架采用分层式设计，下层预留动力模块、控制模块的安装空间，上层支架可根据作业需求更换不同功能搭载件，既满足消防场景下的基础作业搭载需求，也可作为通用移动底盘拓展至其他巡检、搬运类作业场景，模型所有配合关系经过干涉检查，无静态装配干涉问题，可直接用于运动仿真验证、结构优化迭代或项目方案展示使用。
