飞机机翼涡流流场可视化仿真结构

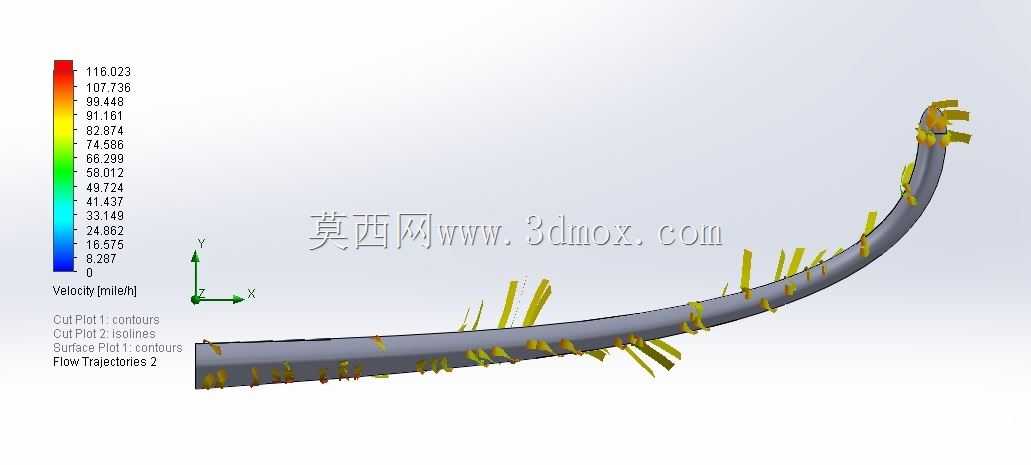

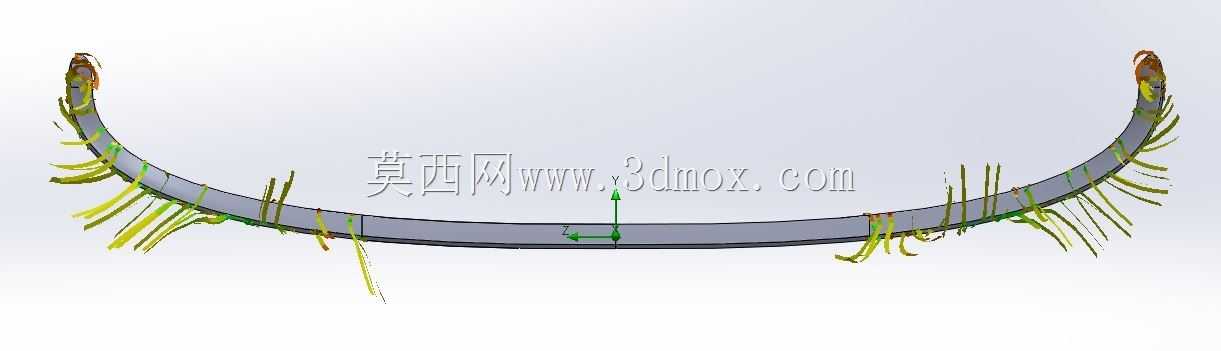

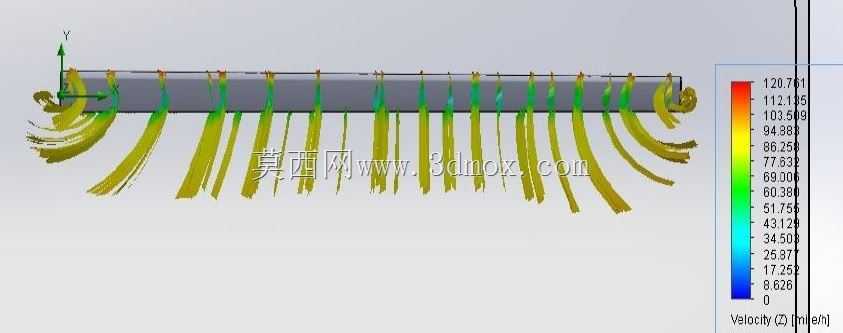

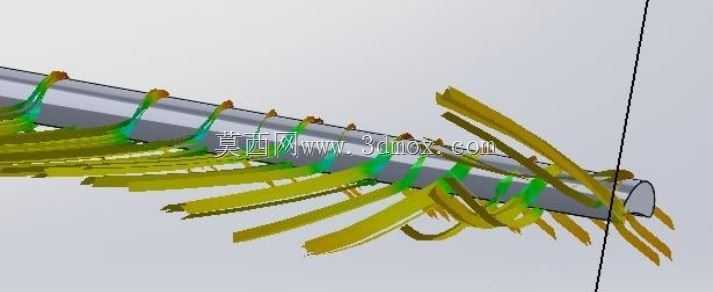

　　在航空工程的气动研发环节，机翼涡流的演化特性直接决定飞行器的升阻表现、失速边界以及尾流安全间隔，这套可视化结构正是针对机翼后缘涡流生成与发展过程做的具象化呈现，能帮结构与气动设计人员直观捕捉涡核的生成位置、扩散路径、能量衰减规律，不用完全依赖抽象的CFD云图判读流场特征。做这类流场可视化建模的时候，首先要锚定机翼的基准安装边界，常规低速验证段机翼的展弦比取6到8区间，翼型选用相对厚度12%的低速层流翼型，安装角固定在4度巡航迎角基准位，翼根与机身连接段的整流圆角半径取翼型最大厚度的0.3倍，避免翼根处过早出现气流分离干扰主涡的生成形态。涡流结构的建模不是凭空生成的流线堆砌，每一条涡带的起始点都对应机翼上表面的附面层转捩位置，

　　从翼尖开始的主涡核直径沿流向按1:12的扩散角逐步放大，涡带的扭转角度匹配环量沿展向的分布规律，靠近翼根位置的次生涡强度仅为翼尖主涡的30%，涡核的抬升高度沿流向每延伸一个弦长单位抬升0.15倍弦长，完全匹配风洞试验中PIV粒子成像测速捕捉到的真实流场轨迹。这类可视化结构在工程场景里的用途很明确，一方面可以嵌入气动教学环节，让新入行的设计人员快速理解机翼升力的生成本质是上下翼面压力差驱动的环量效应，翼尖涡流正是升力诱导的必然产物；另一方面可以作为风洞试验的前置验证参照，在做缩比模型风洞试验前，先通过可视化的涡结构预判尾流的影响范围，给尾流测速耙的安装位置提供定位依据，避免传感器布置在涡核扩散区之外采集不到有效数据。

　　建模过程中要特别注意涡结构与机翼本体的位置避让关系，所有涡带的起始段都要贴合机翼后缘的尾迹线，不能出现涡带穿入机翼实体的拓扑错误，相邻涡带之间的间距沿展向按等环量间隔布置，靠近翼尖位置的涡带间距收窄，对应翼尖区域环量梯度更大的流动特征，涡带的截面直径从涡核起始点的0.02倍弦长逐步过渡到下游3倍弦长位置的0.1倍弦长，还原粘性作用下涡核的能量耗散过程。在实际工程应用里，这类涡流可视化结构还能辅助翼尖小翼的优化设计，通过调整翼尖小翼的上反角、后掠角参数，观察主涡核的起始位置偏移量与涡强度衰减速率，当小翼参数调整到让主涡核起始点向翼尖外侧偏移15%弦长、涡核峰值速度降低20%的时候，就能达到降低诱导阻力的设计目标，

　　比单纯看阻力系数曲线的优化方式更直观。另外还要考虑不同迎角下的涡结构适配边界，当迎角增大到12度接近失速迎角时，翼面的分离点会向前缘移动，对应的涡带起始点也要同步前移，涡带的紊乱程度明显提升，这部分的结构预留可以让整套模型覆盖从巡航到近失速的全工况流场特征，不用针对每个工况单独重构流场结构。做这类流场结构的建模时，不需要过度追求涡带的外观光滑度，重点是保证涡的空间位置、扭转方向、扩散规律和真实流场一致，每一条涡带的走向都要和CFD计算得到的流线轨迹做逐点比对，位置偏差控制在5%弦长范围以内，才能给后续的气动分析提供可靠的可视化参照，避免出现流场特征误导设计判断的问题。
