航空起落架用平面轮毂结构设计方案

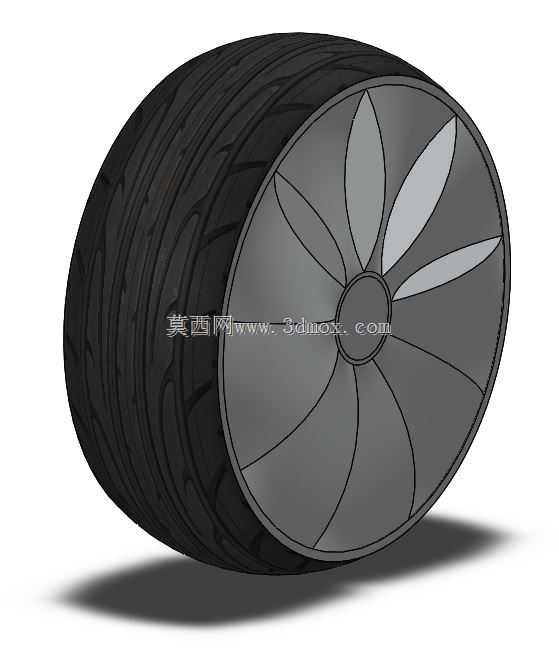

　　在民用及军用固定翼飞机的起落架系统设计中，机轮与轮毂的结构形态直接影响着陆阶段的冲击载荷传递、轮胎磨损速率以及滑跑阶段的气动阻力表现，本次呈现的平面轮毂结构，是针对传统轮毂着陆滑跑阶段存在的橡胶过热、气动扰动问题提出的概念性结构方案。从实际应用场景来看，该结构主要适配中小型通用固定翼飞机的主起落架机轮，针对短距起降场景下轮胎频繁承受大冲击、滑跑阶段轮腔区域形成乱流的痛点做了针对性优化，区别于传统带镂空辐条的轮毂结构，该方案采用近乎全封闭的平面轮盖设计，轮盖表面做了多瓣式的曲面导流造型，能够在机轮高速滑跑时梳理轮侧的气流走向，避免气流灌入轮辐空腔形成紊流拖拽，同时减少砂石、跑道杂物卷入轮轴安装区域的概率，降低地勤维护的清理频次。

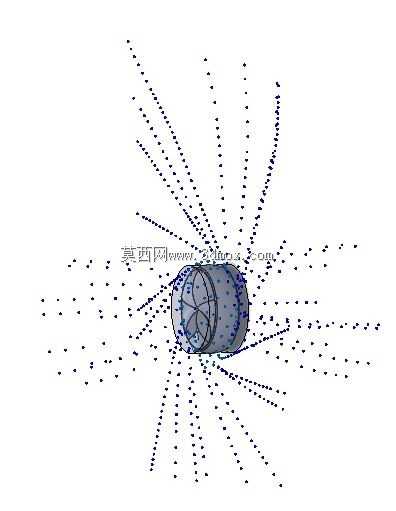

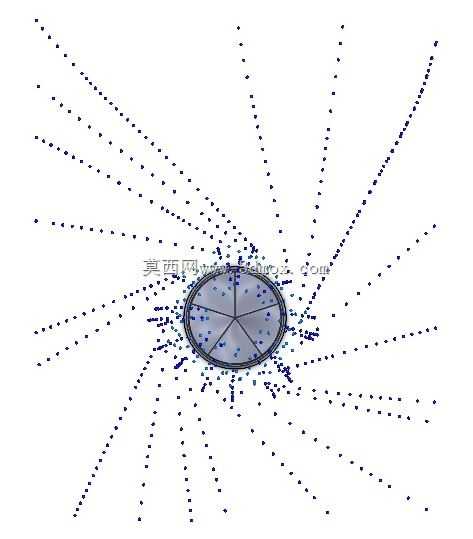

　　从功能特性层面分析，该平面轮毂的核心作用首先是优化着陆接触瞬间的载荷分布，传统镂空轮毂在轮胎受冲击产生大形变时，轮辋与轮辐的衔接位置会出现应力集中点，长期使用后容易产生金属疲劳裂纹，而该平面轮盖与轮辋采用一体化的圆弧过渡结构，能够将轮胎传递的径向冲击载荷均匀分散到整个轮盖的曲面结构上，再通过轮心的安装座传递到起落架支柱上，载荷传递路径更短，应力分布更均匀。其次是降低滑跑阶段的轮胎温升，传统镂空轮毂在高速滑跑时，轮腔内部会形成持续的涡流，不断摩擦轮胎内侧橡胶表面，加上刹车系统传导的热量，容易导致轮胎局部过热出现橡胶熔融脱落，而封闭的平面轮盖能够阻断轮腔内部的涡流形成路径，减少空气摩擦生热，同时轮盖表面的多瓣式造型能够引导外部气流贴附轮面流动，带走轮胎与刹车组件传递的部分热量，延长轮胎的连续滑跑使用寿命。

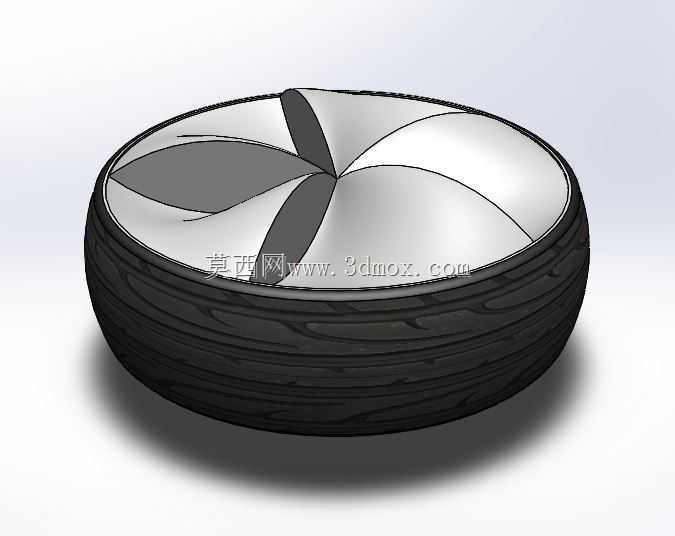

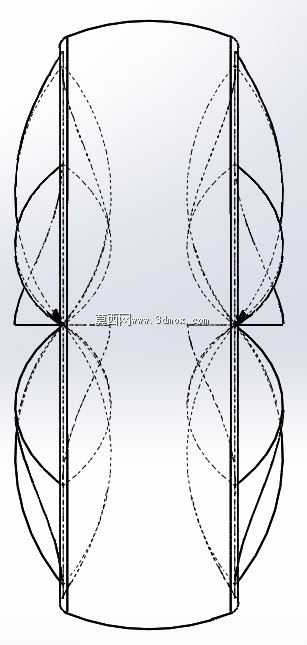

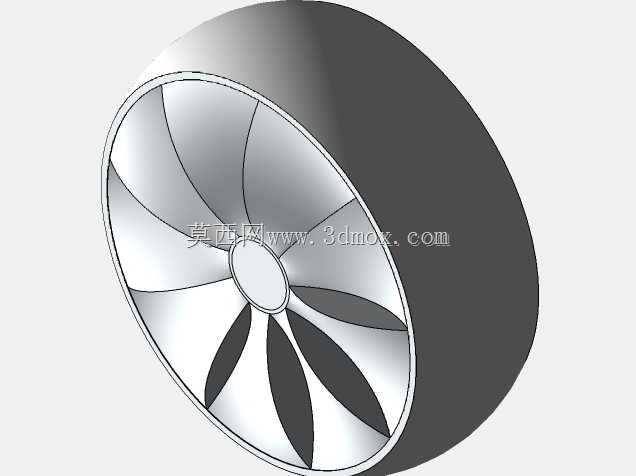

　　在设计思路的落地层面，该结构并没有采用完全平整的轮盖表面，而是做了五瓣式的内凹曲面造型，每一片曲面的扭转角度经过气动测算，能够在机轮转动时形成稳定的附面层气流，避免轮侧气流分离产生的压差阻力，同时曲面的内凹结构也预留了刹车组件的安装空间，不会因为采用封闭轮盖就挤压刹车卡钳、刹车盘的布置边界。轮辋部分采用与传统航空机轮一致的深槽式结构，适配标准规格的航空低压轮胎，轮胎安装的止口尺寸、胎圈座角度完全符合现有航空机轮的安装规范，不需要对现有起落架的轮轴安装接口做修改，具备直接替换现有同规格轮毂的适配性。

　　从安装边界与尺寸配合来看，该轮毂的轮心安装孔采用标准的花键配合结构，与起落架轮轴的配合公差控制在H7/k6的过渡配合区间，既能够保证机轮转动时的同轴度，也方便地勤人员快速拆卸更换。轮盖的平面度误差控制在0.2mm以内，避免高速转动时因为轮盖偏摆产生额外的不平衡量，轮辋的径向跳动公差不超过0.3mm，保证轮胎安装后滑跑的平稳性。需要注意的是，该概念结构在设计时规避了大质量旋转件的偏心问题，整个轮盖的质量分布围绕轮心完全对称，每一片曲面的壁厚差不超过0.5mm，避免高速旋转时产生过大的离心力矩导致机轮摆振。此前行业内曾有过让起落架机轮预旋转以降低着陆冲击的尝试，但实际应用中因为旋转质量偏心、空中风阻扰动导致轮速匹配误差过大等问题未能落地，而该平面轮毂结构不需要额外增加预旋转机构，仅通过气动外形优化就能够降低着陆冲击与轮胎磨损，结构可靠性更高，不需要额外增加活动部件带来的维护成本。

　　在结构强度校核层面，该轮毂的轮盖与轮辋衔接位置做了加厚处理，能够承受着陆瞬间3倍于飞机最大着陆重量的冲击载荷，轮心安装座的位置布置了加强筋结构，将轮盖传递的载荷直接引导到轮轴配合面，避免安装孔周围出现应力集中。轮盖表面的分瓣接缝位置采用圆弧过渡，不会出现应力集中的尖角结构，即使在承受最大冲击载荷时，接缝位置的应力值也低于材料屈服强度的60%，满足航空结构件的安全系数要求。同时该结构的轮盖外表面与轮胎侧面的间隙控制在5mm以上，不会在轮胎受冲击产生大形变时与轮盖发生摩擦，避免轮胎异常磨损。
