车用Airtab涡流减阻空气动力学装置结构

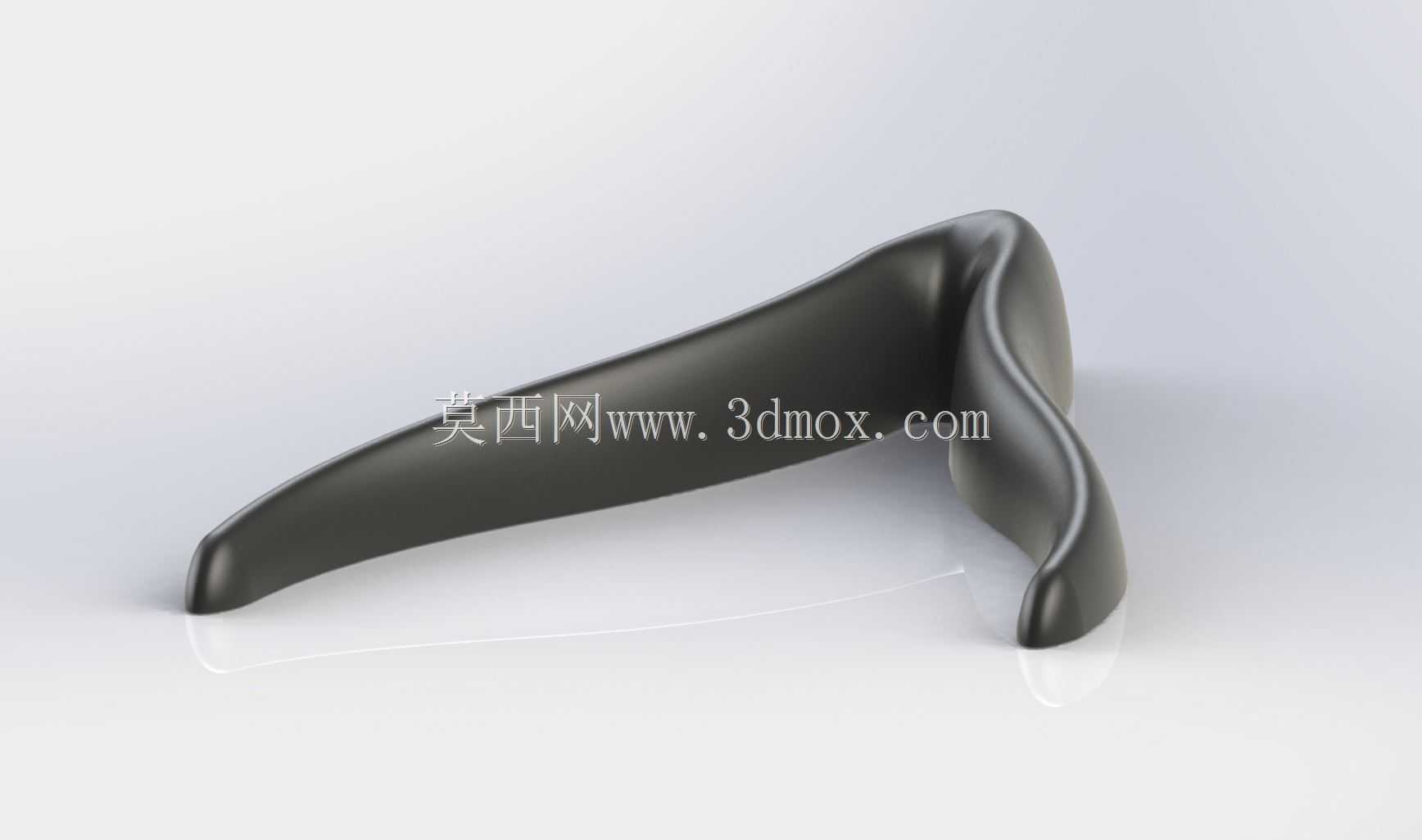

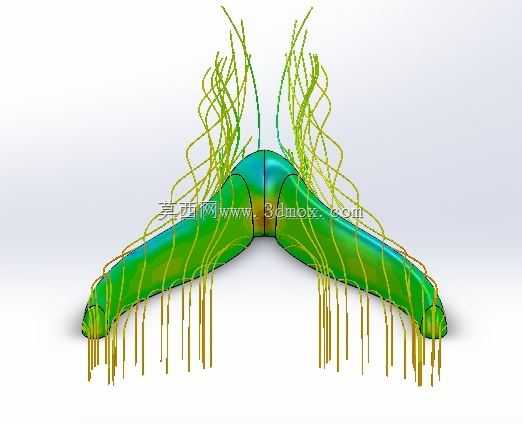

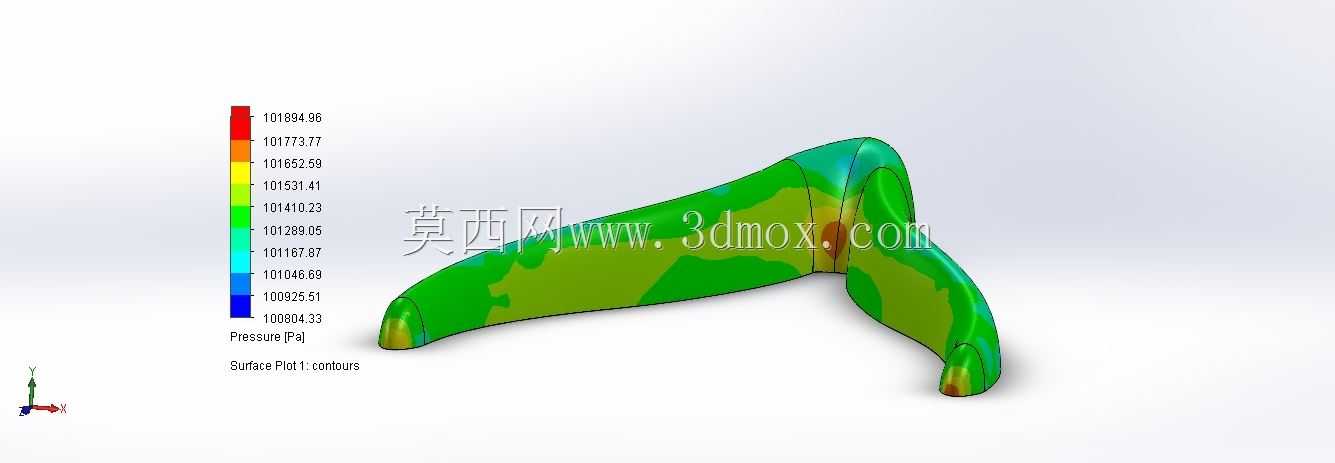

该装置属于车辆空气动力学优化配套部件，主要应用于各类乘用车辆、商用货运车辆的车身外装场景，核心作用是通过调控车身表面的气流流动状态，削弱车辆高速行驶过程中因表面压差形成的湍流拖拽效应，最终实现降低行驶阻力、优化高速行驶稳定性的效果。从结构设计逻辑来看，整体采用对称式双弧面延展造型，主体曲面过渡完全贴合流体流线型要求，没有突兀的直角或折边结构，避免气流在装置表面提前发生分离。装置的中部隆起段为气流分流起始点，两侧弧面向车身外侧平缓延伸，末端做收窄处理，引导流经的气流被拆分形成多股更具可控性的细密涡流，替代原本在车尾或车身侧面形成的大范围紊乱湍流，减少气流拖拽带来的动力损耗。在安装边界设计上，该装置的贴合面采用与车身外板曲率匹配的弧面基准，可直接贴合在车辆尾部两侧、货箱上沿等气流易发生分离的区域，不需要对原有车身结构做破坏性改动，整体外凸尺寸控制在不超出车身外廓法定限值的范围内，不会额外增加车辆的迎风宽度。建模过程中重点处理了曲面的连续性问题，所有相邻曲面均达到G2连续标准，保证气流流经表面时不会因曲面阶差产生额外的扰流，装置边缘做了小圆角过渡，既避免应力集中，也能减少气流在边缘处的不规则剥离。从实际使用场景的适配性来看，该结构可根据不同车型的车身宽度调整两侧延展段的长度，中部分流脊的高度可根据车辆的行驶速度区间做参数化调整，高速行驶占比高的车型可适当增加脊高强化涡流引导效果，城区行驶为主的车型可降低脊高减少额外风噪。整个结构没有活动部件，依靠自身曲面造型实现气流调控功能，不存在后期维护的需求，安装时可采用粘接或卡扣固定的方式，适配不同材质的车身外板。在流体仿真验证环节，该结构的流线设计可让拆分后的涡流沿着装置两侧的导流轨迹有序向后流动，填充车尾的低压紊流区域，缩小前后压差带来的阻力区间，同时减少气流拍打车身侧面产生的风噪，对于高速行驶的货运车辆而言，还能减少雨天行驶时车尾带起的水雾扩散范围，提升相邻车道的行驶安全性。
