船舶螺旋桨动力传动推进装置结构

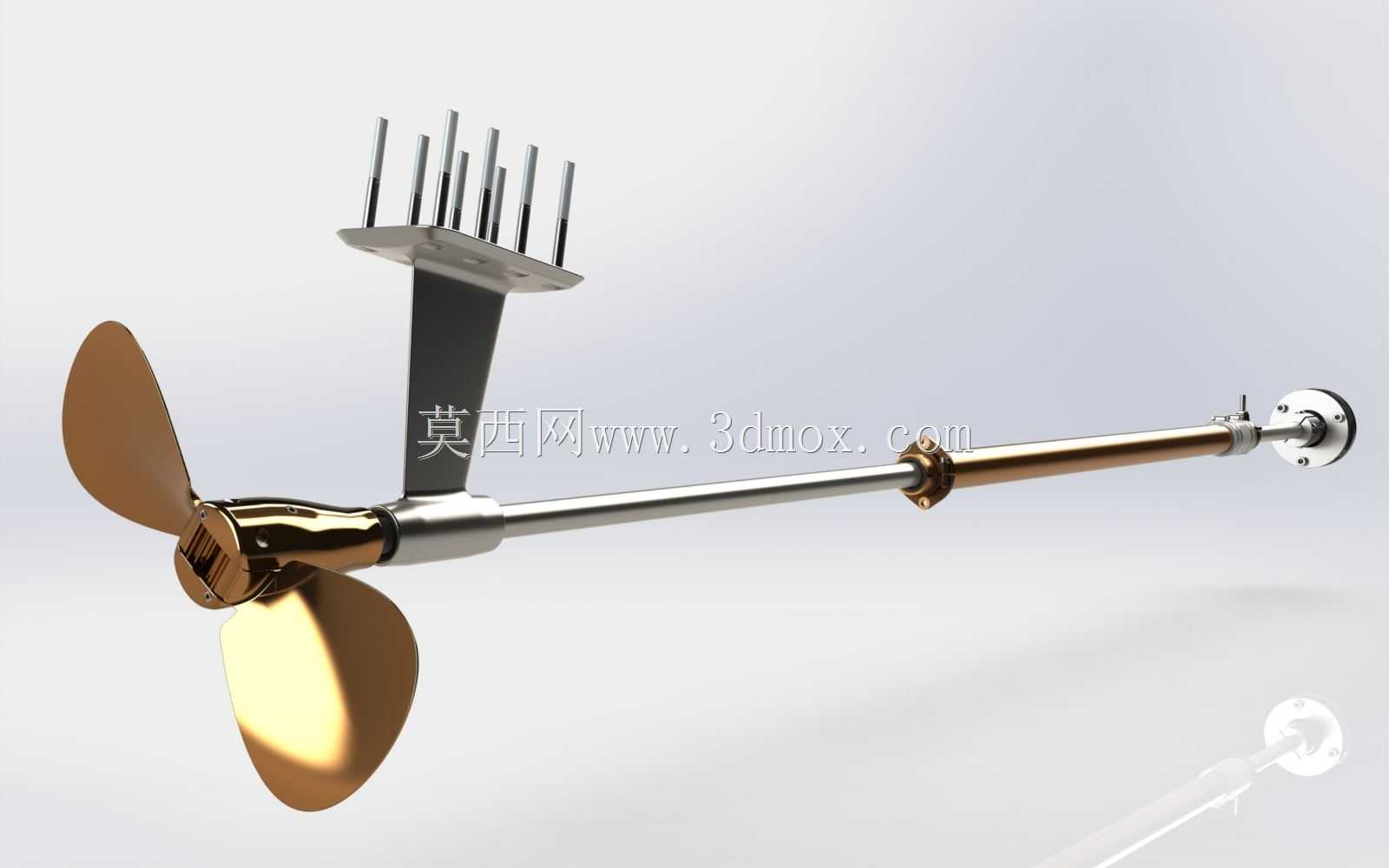

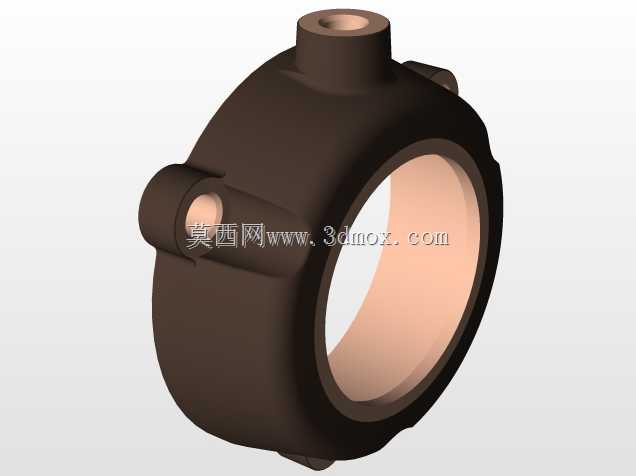

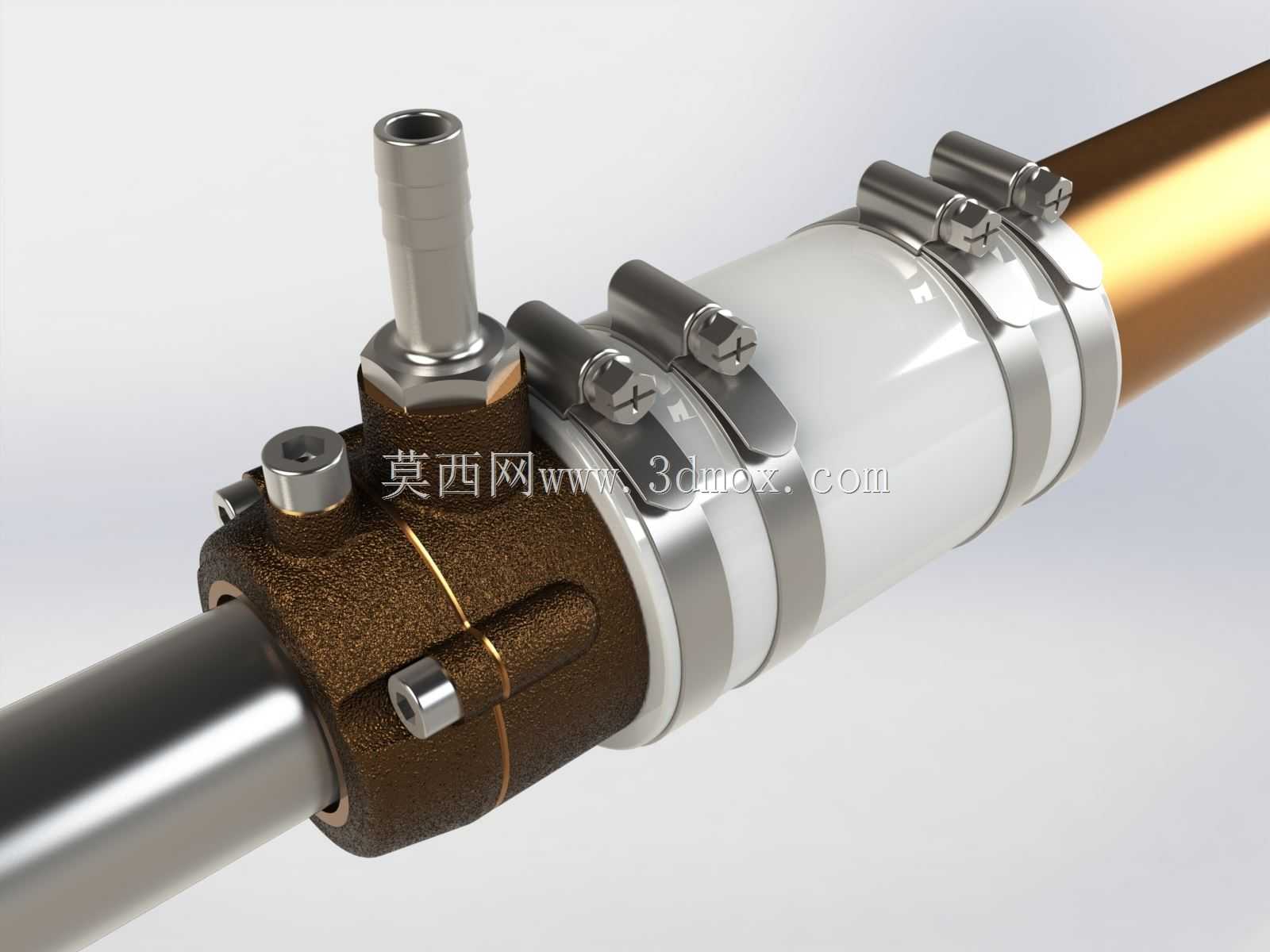

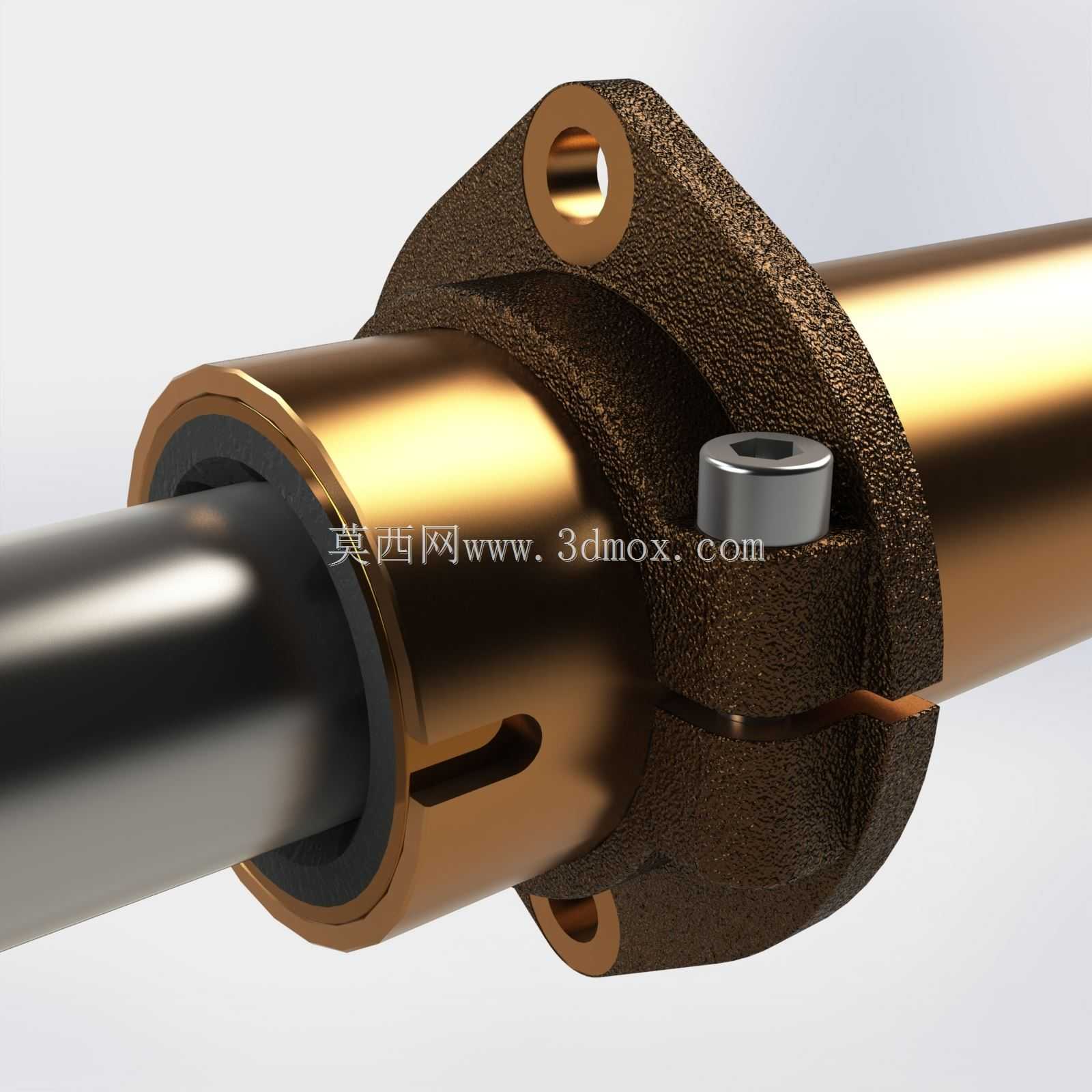

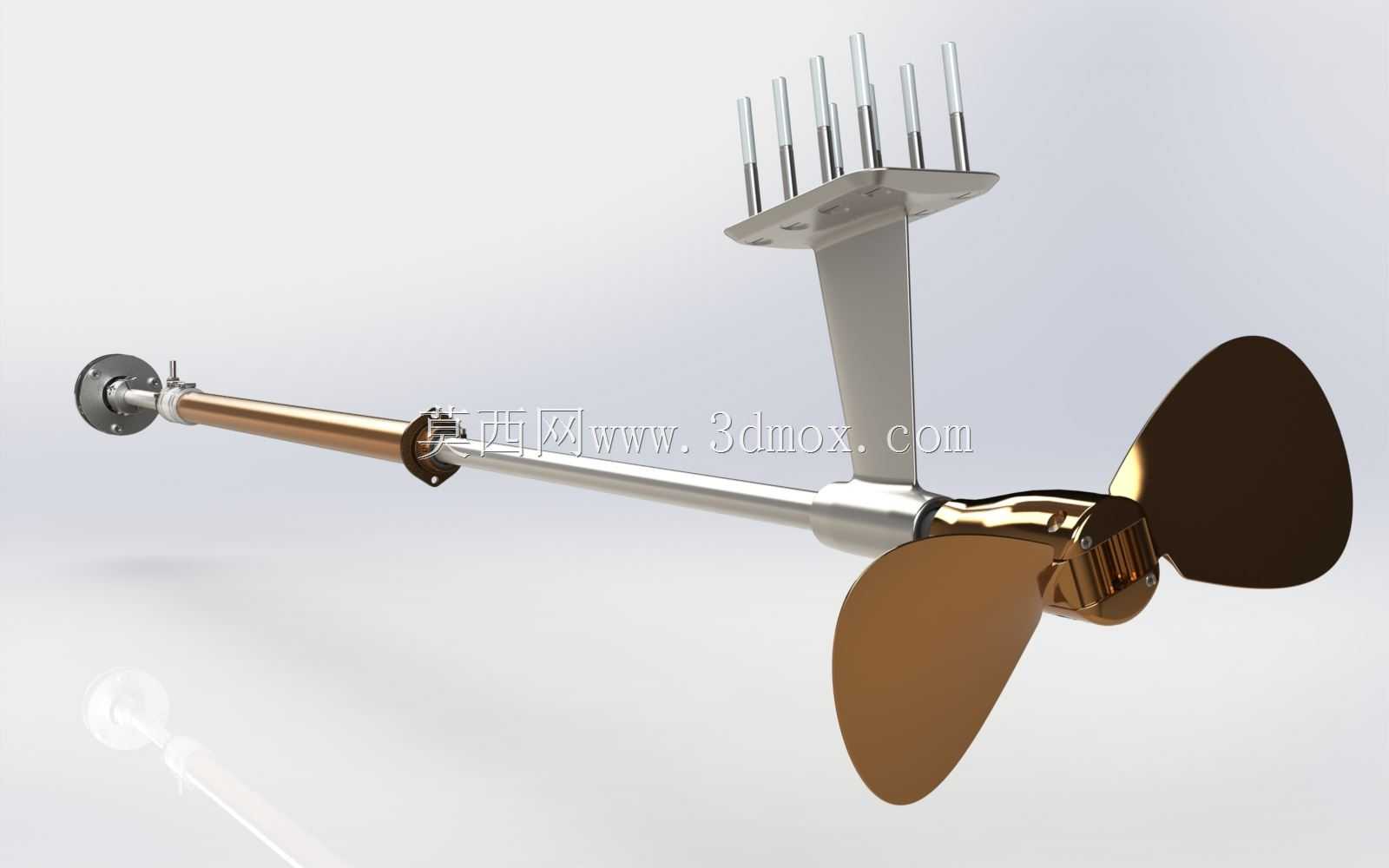

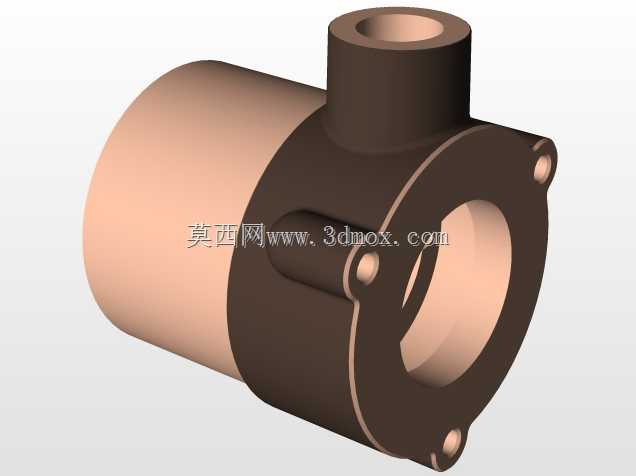

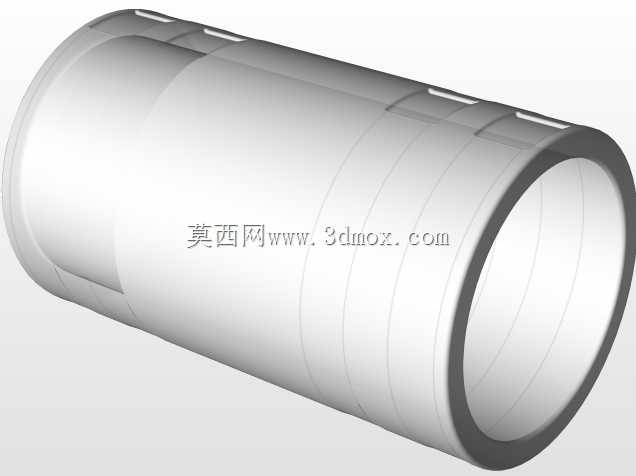

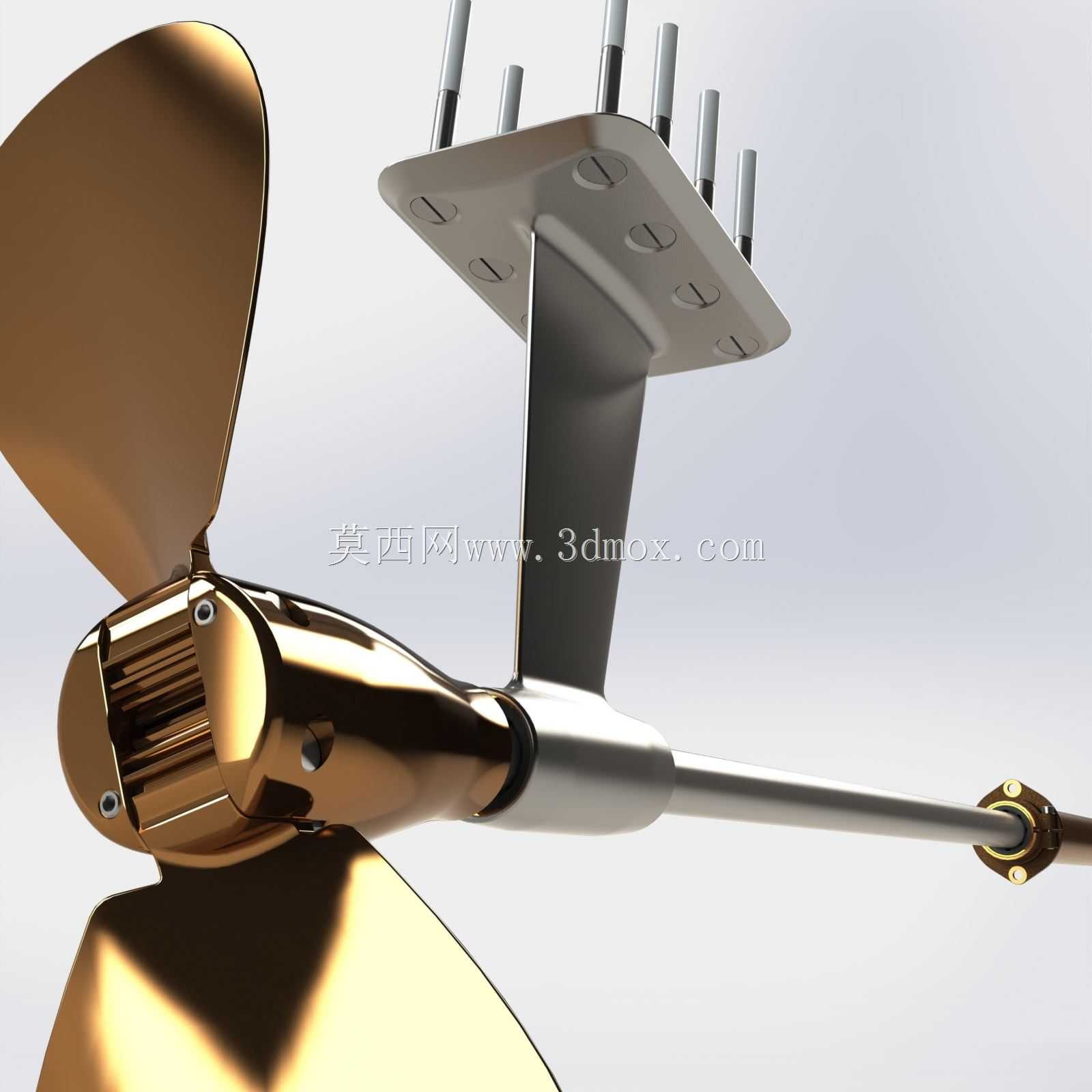

　　这套推进传动结构主要应用于中小型内河作业船、休闲游艇的舷内外动力传递场景，核心作用是将船用发动机输出的旋转扭矩稳定传递至水下螺旋桨，推动船体完成前进、后退动作，同时兼顾航行过程中的受力缓冲与安装适配性。从结构组成来看，整套装置包含长距离传动轴系、三叶铜质螺旋桨、轴系支撑固定支架、甲板安装基座几个核心部分，传动轴采用分段式设计，靠近动力输入端的轴段做了防锈镀层处理，中段设置有轴封支撑座，既可以避免航行时水沿轴间隙渗入船体内部，也能抵消长轴转动过程中产生的径向跳动，降低轴系磨损速率。三叶螺旋桨采用高阻尼铜合金材质，桨叶曲面经过流体力学优化，叶根位置做了加厚过渡处理，可承受大扭矩输出时的交变载荷，避免高速转动时出现叶根断裂问题，

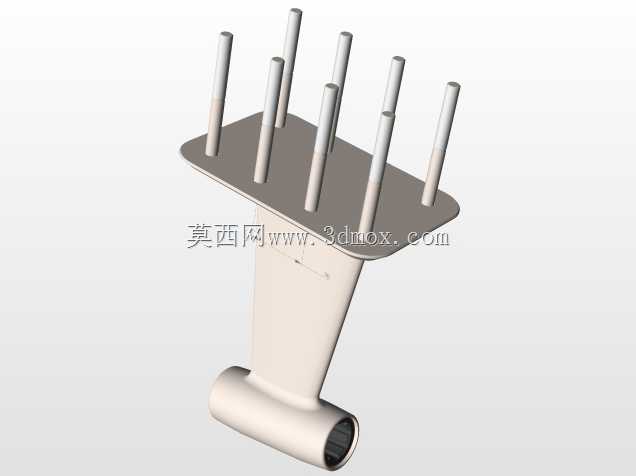

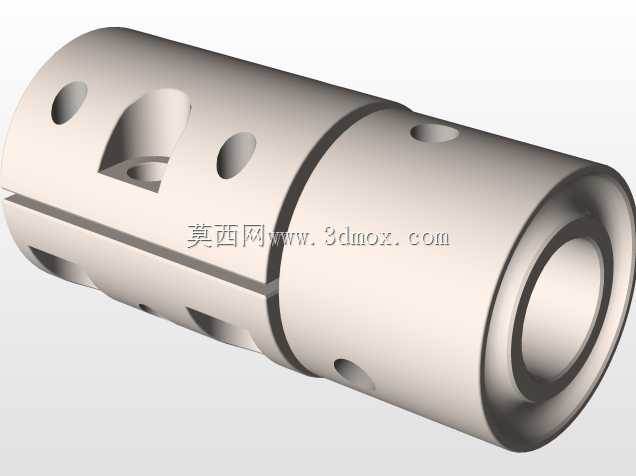

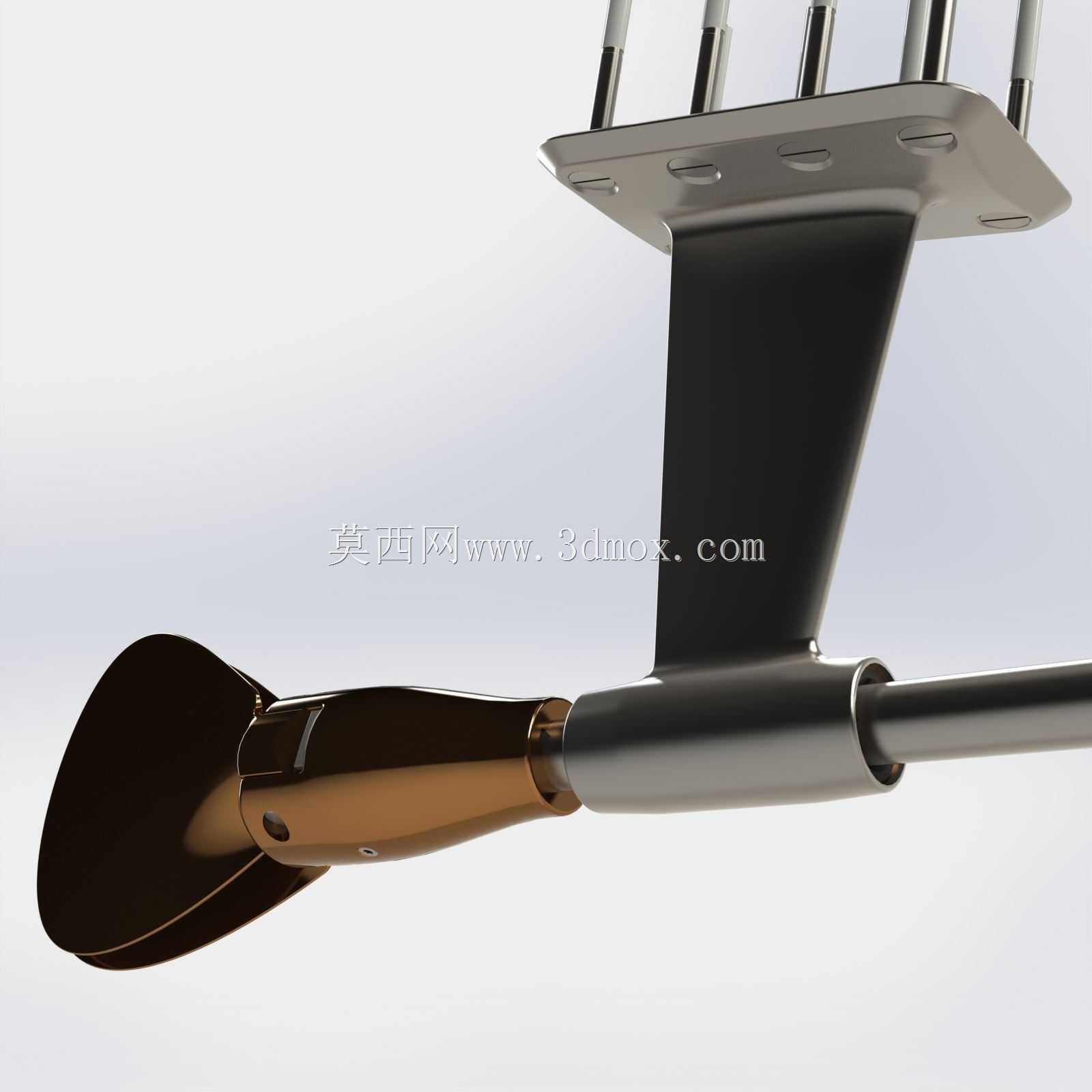

　　桨毂与轴端采用锥面配合加锁紧销的固定方式，装拆时无需专用大型工装，日常维护更换桨叶的操作门槛较低。上方的安装支架采用L型折弯结构，上端的平板基座开有8个均匀分布的安装通孔，可直接通过螺栓固定在船体尾部的甲板加强结构上，支架竖臂与传动轴的支撑座做了刚性连接，能将螺旋桨转动时产生的反向推力均匀传递至船体结构，避免局部应力集中导致的船体板变形。设计过程中优先考虑了狭小船体空间的安装适配性，传动轴的长度可根据不同船型的尾板厚度做裁切调整，支架的竖臂长度也预留了适配余量，可匹配不同吃水深度的安装需求，不需要针对单一船型重新开模制作结构件。整套结构的安装边界需要注意，传动轴的轴线需与船体航行方向保持平行，垂直方向的倾斜角度不能超过7度，

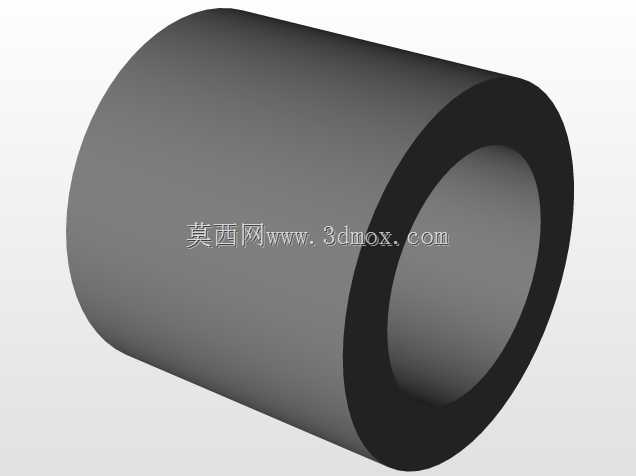

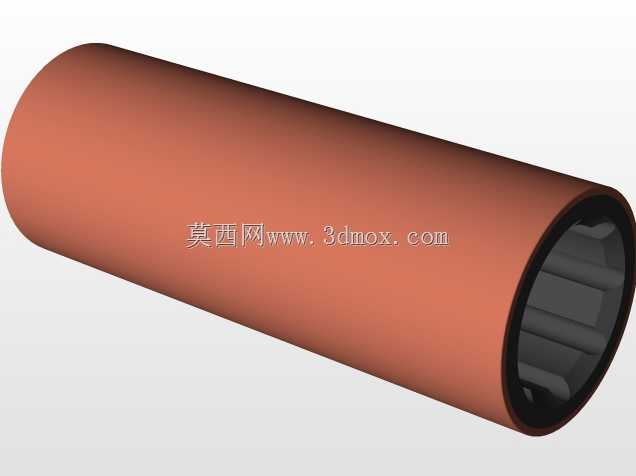

　　否则会导致螺旋桨推进效率下降，同时加剧轴封的磨损；甲板安装基座的下方必须铺设加强筋板，保证基座平面的平面度误差不超过1mm，避免支架安装后出现倾斜，导致轴系不同心引发的振动问题。实际使用过程中，这套结构可适配15-50马力的船用柴油发动机，最高支持3000转/分钟的输入转速，正常航行状态下的传动效率可达92%以上，三叶桨的设计相比同尺寸两叶桨，低速航行时的推力更平稳，不容易出现空泡效应，适合在浅水、多杂物的内河航道使用，即使桨叶打到水中的漂浮杂物，铜质桨叶的韧性也能避免出现崩裂问题，轻微变形后可通过现场校正快速恢复使用。轴系的支撑位置做了双轴承布局，靠近桨叶端的轴承采用水润滑设计，可直接利用河水进行冷却润滑，不需要额外设置润滑管路，

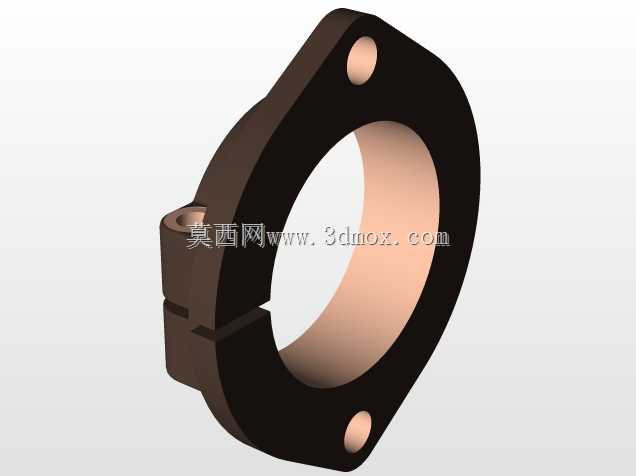

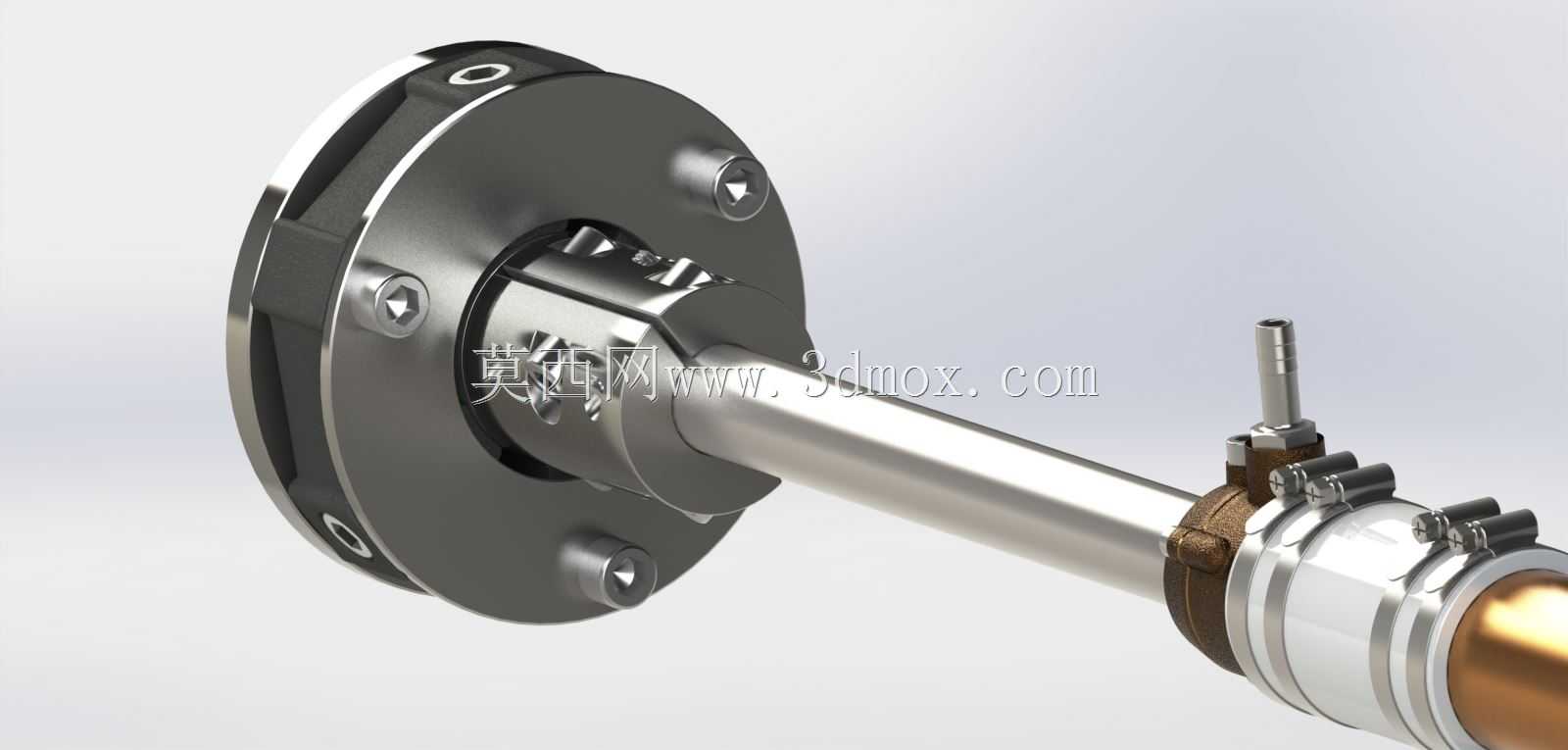

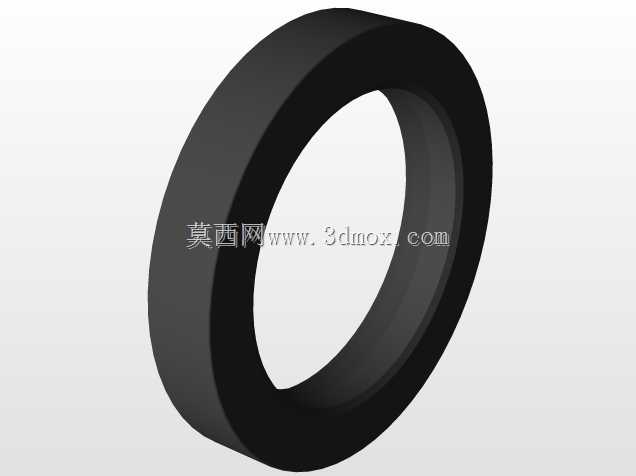

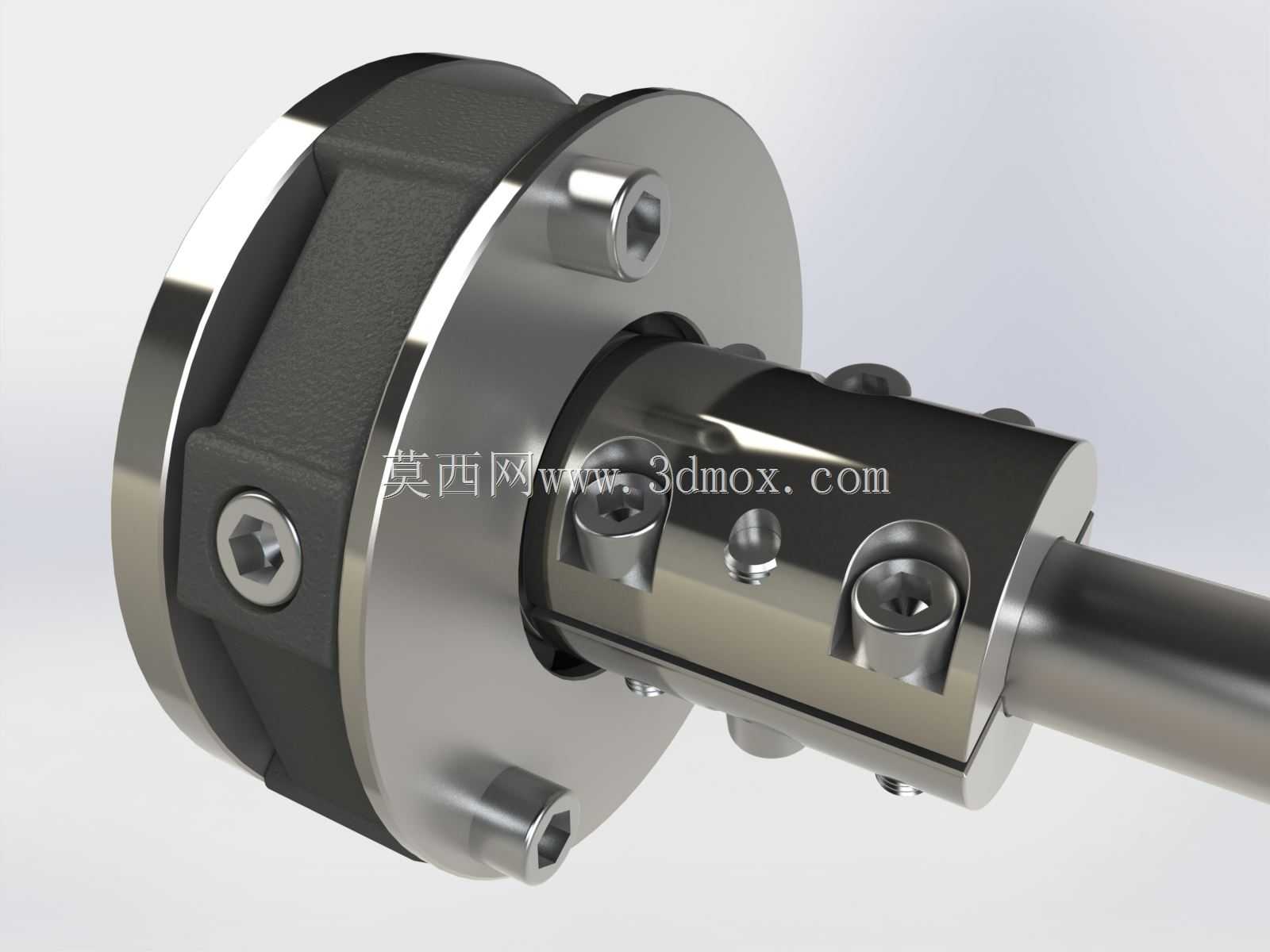

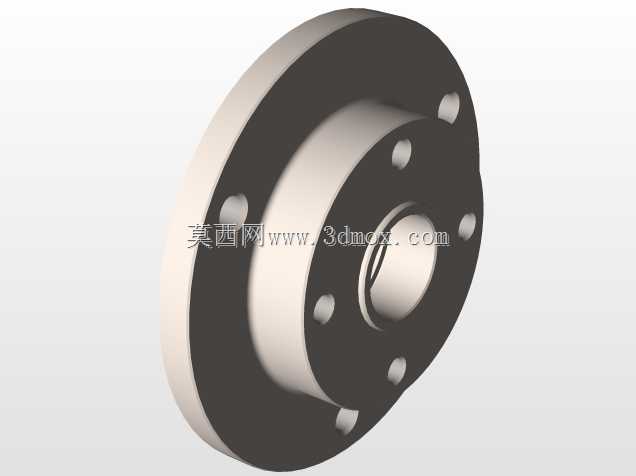

　　减少了日常维护的工作量，靠近船体端的轴承采用油脂润滑，搭配双唇口密封圈，可有效阻挡泥沙进入轴承内部，延长轴承的使用寿命。安装时需要注意，螺旋桨与船体尾板之间的最小间隙不能小于桨叶直径的15%，避免桨叶转动时产生的水流冲刷尾板，造成船体振动同时损失推进效率，传动轴穿出船体的位置需要额外设置止水法兰，配合密封填料实现双层防水，即使轴封出现轻微磨损，也能通过压紧填料快速止漏，不需要进船坞拆解维修。整套结构的受力传递路径经过多轮优化，螺旋桨产生的推力依次通过桨毂、传动轴、支撑座、安装支架传递至船体甲板结构，所有连接位置都采用面接触配合，避免点接触导致的应力集中，在满负荷倒车状态下，整套结构可承受最大2.5吨的反向推力，不会出现结构变形或者连接松动的问题。针对不同使用场景，桨叶的螺距还可以根据航行需求做调整，重载运输场景可选用大螺距桨叶提升低速推力，高速客运场景可选用小螺距桨叶提升最高航速，传动轴的材质也可根据使用水域的腐蚀情况更换为不锈钢材质，适配海水航行的防腐蚀需求。
