16X6.5规格铝合金汽车轮辋结构设计

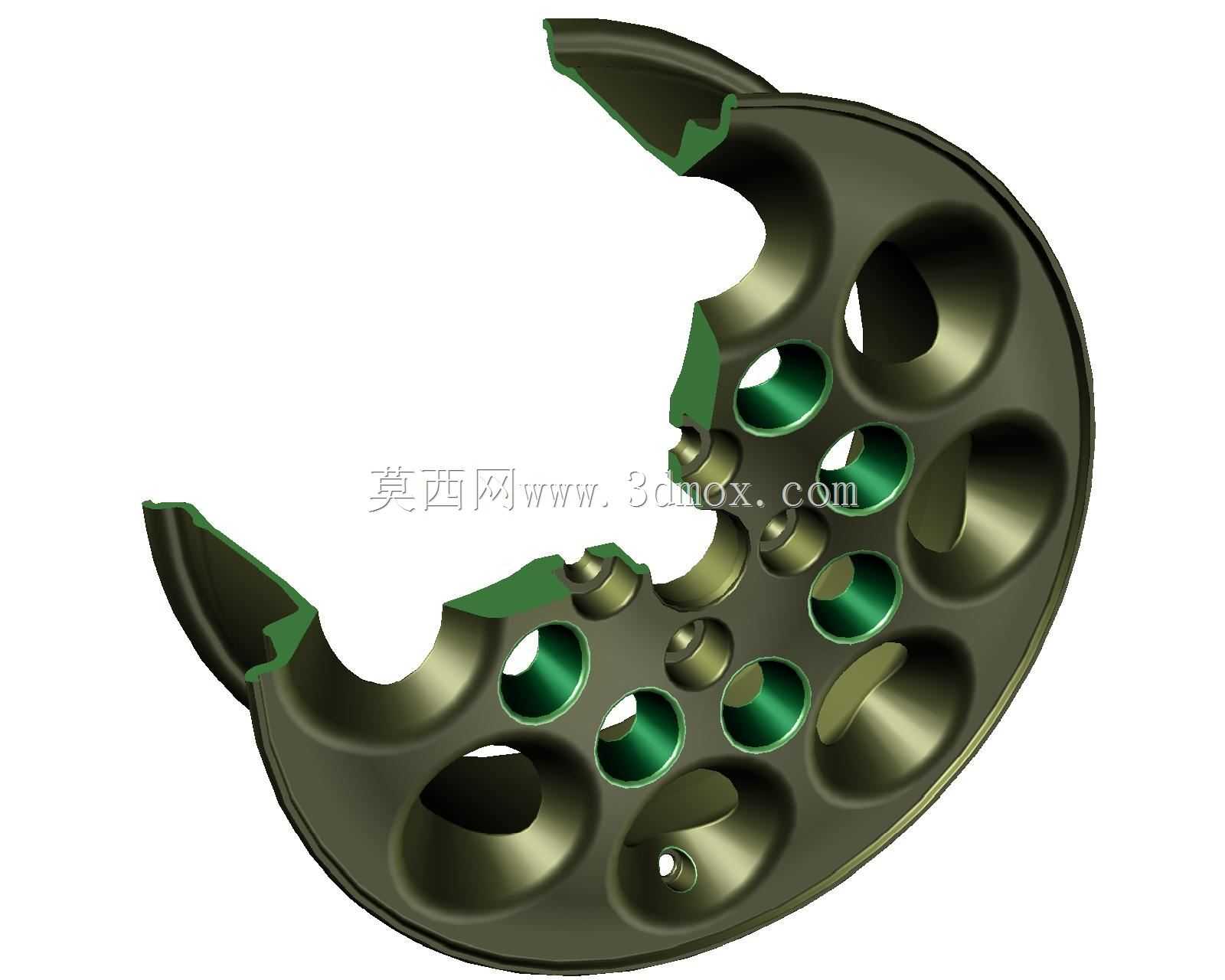

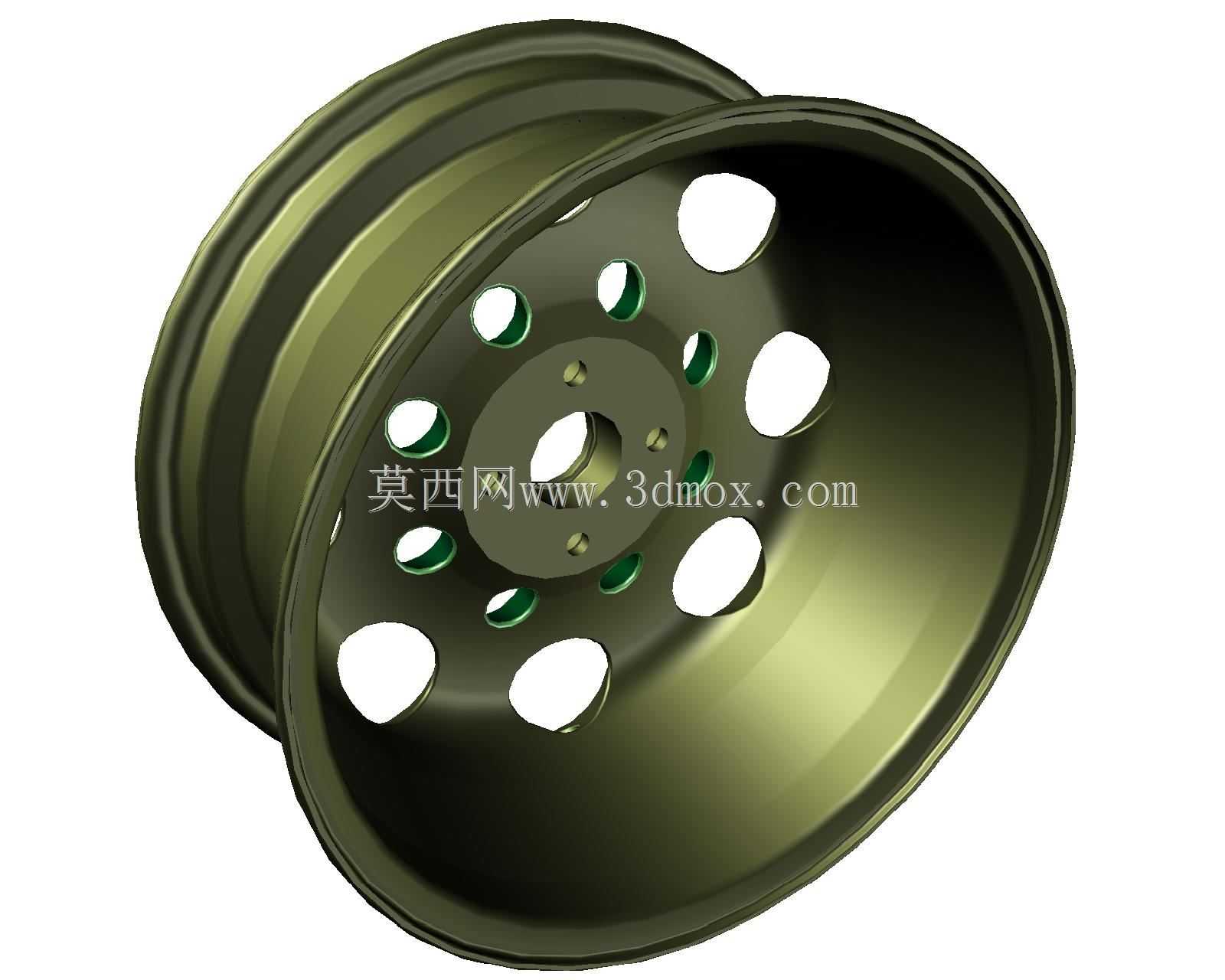

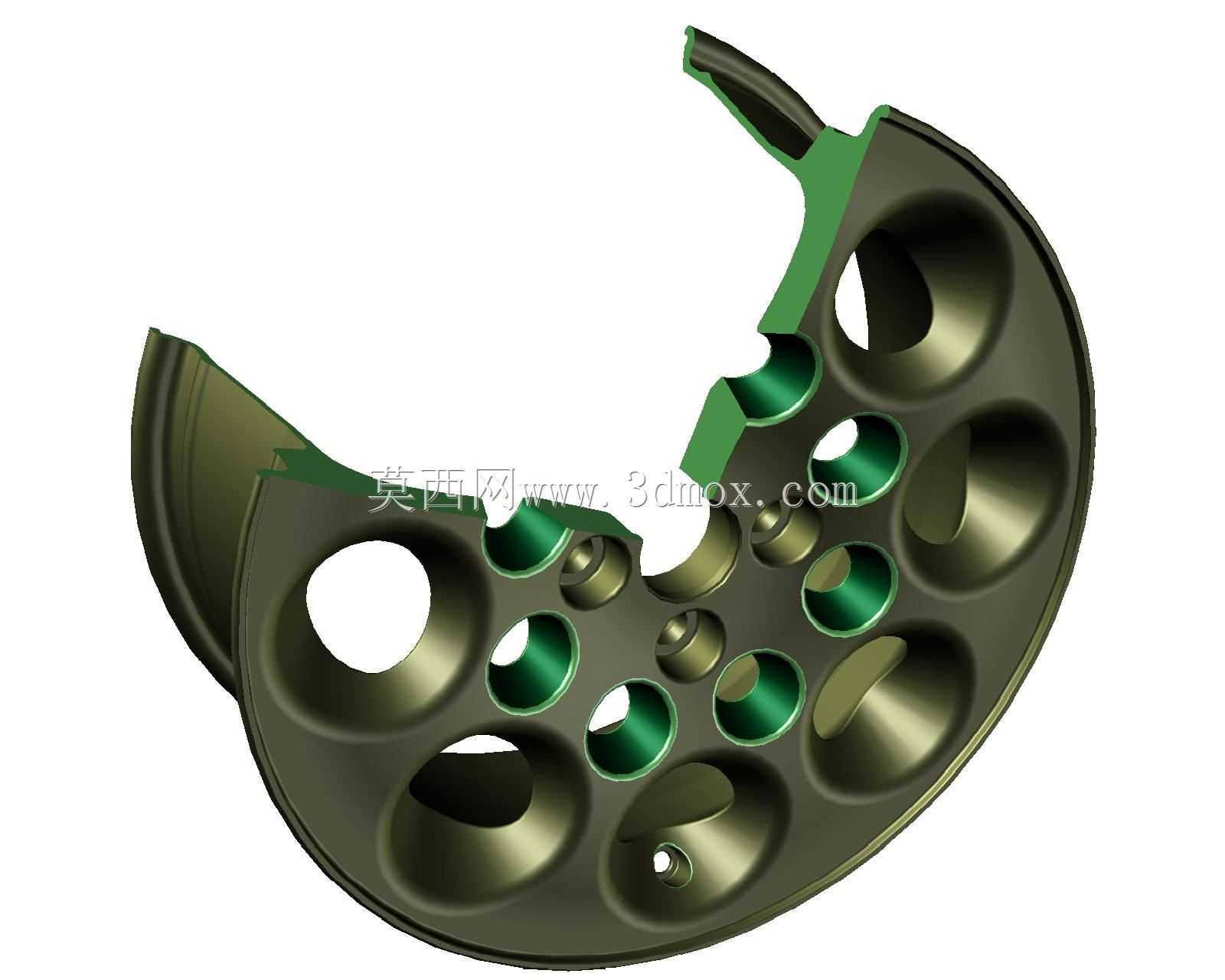

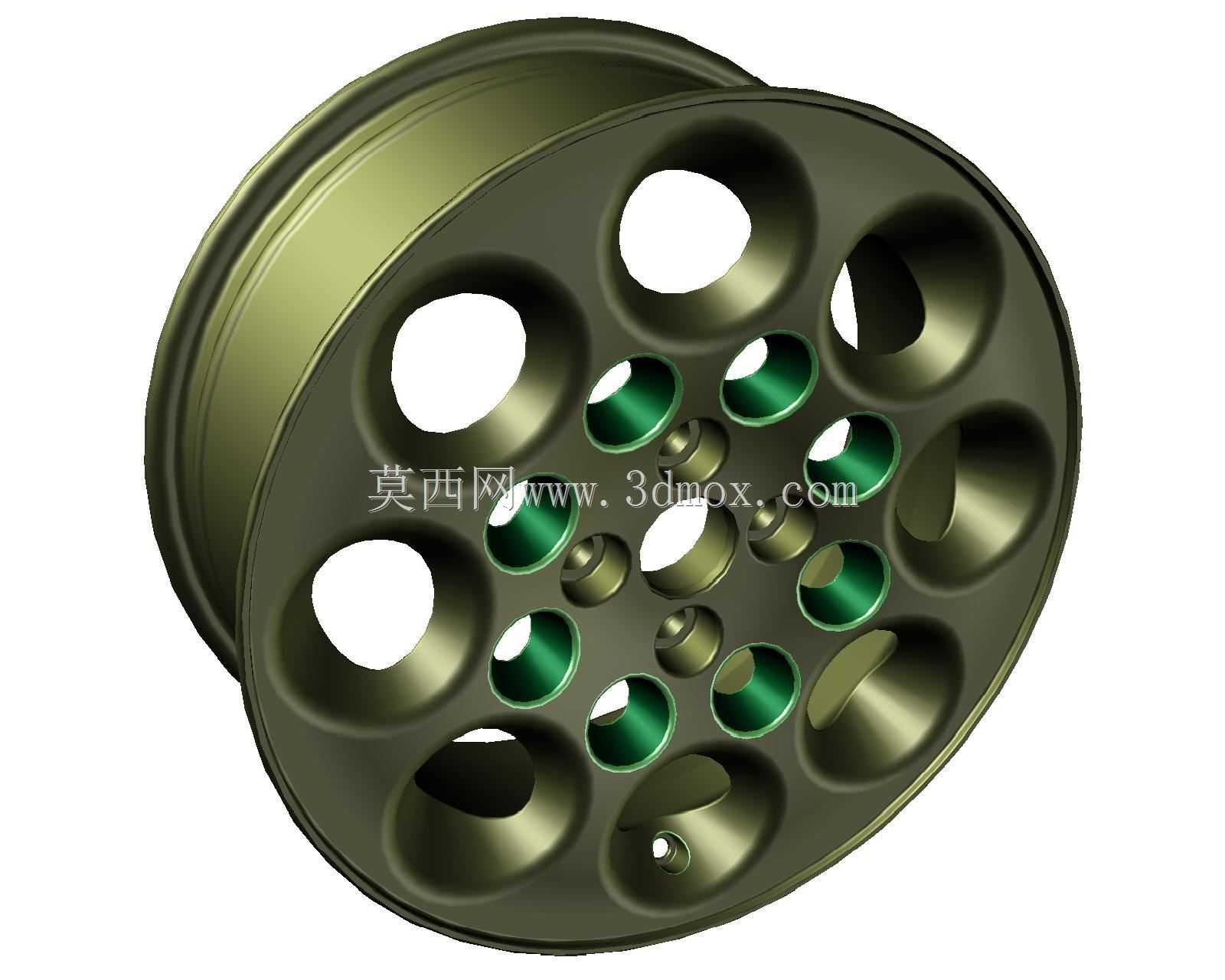

　　这款铝合金轮辋主要面向民用乘用车的行走系统配套场景，日常行驶中承担承载车身重量、传递轮胎与地面间作用力的核心作用，不管是铺装路面的日常通勤，还是非铺装路面的轻度越野工况，都需要轮辋具备足够的结构强度与抗形变能力，避免行驶过程中出现开裂、失圆等失效问题。从设计思路来看，这款轮辋采用了多组大小错落的镂空孔洞布局，大尺寸的主镂空孔负责降低轮辋整体的非簧载质量，小尺寸的辅助镂空孔则兼顾制动系统的散热需求——车辆制动过程中卡钳与制动盘摩擦产生的大量热量，可以通过这些均匀分布的孔洞快速导出，避免制动系统因高温出现热衰减，提升连续制动时的行驶安全性。轮辋的轮缘部分采用了加厚的圆弧过渡设计，在轮胎拆装时可以避免刮伤胎唇，

　　同时行驶过程中如果遇到路肩剐蹭、路面坑洼冲击，加厚的轮缘结构可以分散局部应力，减少轮辋边缘变形的概率。安装面的定位凸台采用了与轮毂轴头过盈配合的尺寸设计，装配时可以实现轮辋的自动对中，避免高速行驶时出现车轮抖动的问题，螺栓孔的分布圆直径严格匹配对应车型的轴头参数，每个螺栓孔周围都做了局部加厚的凸台结构，紧固车轮螺栓时可以让压紧力均匀分散到轮辋安装面上，避免局部应力集中导致的安装面开裂。轮辋的名义宽度为6.5英寸，适配名义直径16英寸的乘用车轮胎，轮辋的偏距设计充分考虑了对应车型的转向轮跳动边界，转向过程中轮辋与减震器、转向拉杆、翼子板内衬之间预留了足够的安全间隙，不会出现转向干涉的问题。

　　气门嘴的安装位置设置在相邻两个加强筋之间的平整区域，既方便后期充气时的操作，也能避免行驶过程中气门嘴被路面飞溅的石子击打损坏。轮辋的辐条背面做了不等厚的壁厚优化，在靠近安装盘的位置壁厚更大，向轮缘方向逐渐过渡减薄，这种变壁厚设计既可以保证轮辋整体的结构刚度满足冲击测试要求，又能最大限度降低轮辋的整体重量，减少车辆的非簧载质量，提升悬挂系统的响应速度，改善日常行驶的操控质感。轮辋的中心孔尺寸严格匹配对应车型的轴头直径，装配时轴头可以完全穿过中心孔，承担轮辋的径向定位作用，避免车轮螺栓承受额外的径向剪切力，延长螺栓的使用寿命。在轮辋的轮槽位置设计了标准的轮胎安装凹槽，更换轮胎时可以让胎圈顺利卡入轮辋的锁止位置，保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险。整个轮辋的外表面采用了圆滑过渡的曲面设计，没有尖锐的棱角，一方面可以降低行驶过程中的风阻，另一方面也能减少行驶过程中泥水、灰尘的附着，方便日常清洁。
