16X6.5规格乘用车铝合金轮辋结构设计

　　日常做底盘行走部件选型时，轮辋是连接轮胎与车轴的核心承载件，这款16X6.5规格的铝合金轮辋，适配胎宽195-215区间的子午线轮胎，主要面向紧凑级家用乘用车、小型SUV的配套与改装场景，轮辋名义直径16英寸，轮辋宽度6.5英寸，安装孔位采用常规5孔布局，孔距匹配多数紧凑级车型的轴头安装尺寸，中心孔预留了适配不同车型轴头的变径圈安装余量，轮缘高度符合GB/T 3487的乘用车轮辋标准要求，安装面的螺栓座做了球面沉台设计，能保证轮毂螺栓锁紧时的贴合度，避免行驶中出现螺栓松动、轮辋偏摆的问题。

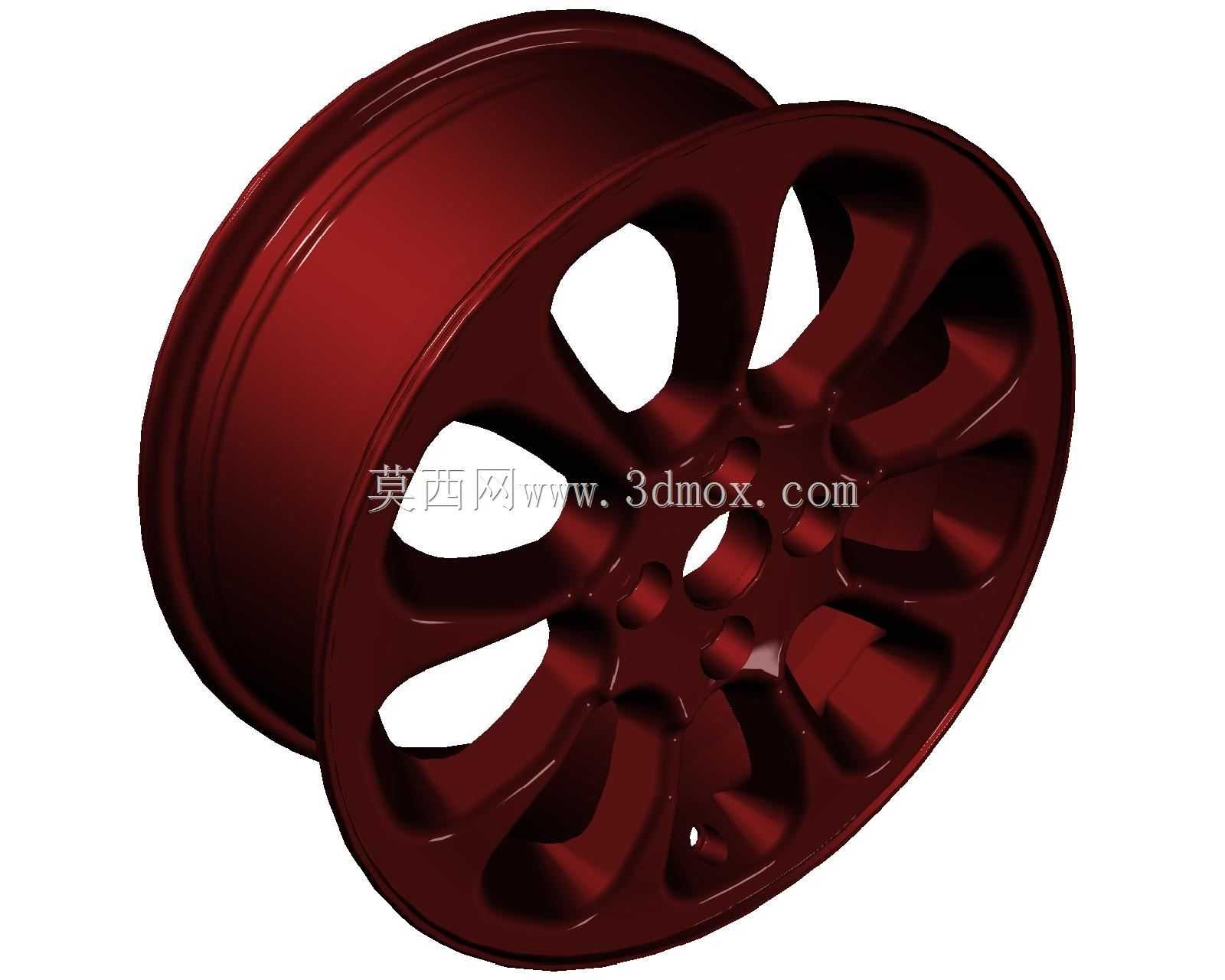

　　从结构设计思路来看，这款轮辋采用多辐条镂空布局，辐条采用变截面流线造型，靠近轮心的安装座位置辐条厚度更大，向轮缘延伸过程中逐步收窄厚度，既可以保证轮辋承受径向载荷、侧向冲击时的结构强度，又能通过镂空区域降低轮辋整体重量，实现簧下质量的降低，提升车辆的操控响应性。轮辋的胎圈座位置做了凸起的安全凸峰设计，当轮胎在低气压状态下发生侧向形变时，能避免胎圈脱离轮辋，保障行驶安全性。轮辋的轮辋槽深度经过测算，满足轮胎拆装时的操作空间要求，不会出现轮胎安装困难、拆装时损伤胎圈的问题。

　　在实际使用场景中，这类铝合金轮辋相比传统钢制轮辋，散热性能更优，车辆连续制动时产生的热量可以通过辐条快速传导散发，降低制动系统的热衰减风险，同时铝合金材料的动平衡精度更容易控制，高速行驶时的轮辋跳动量更小，能减少行驶过程中的方向盘抖动、轮胎异常磨损问题。设计过程中，轮辋的安装平面平面度控制在0.1mm以内，保证轮辋安装后与轴头的贴合紧密，避免出现高速动平衡超差的问题；轮辋的气门嘴孔位置设置在两辐条之间的凹槽区域，既方便气门嘴的安装与充气操作，也能避免辐条遮挡气门嘴，后续加装胎压监测传感器时也有足够的操作空间。

　　从载荷匹配角度，这款轮辋的单轮额定载荷满足紧凑级乘用车的轴荷分配要求，轮辋材料选用铸造铝合金，经过T6热处理后，材料的抗拉强度、屈服强度都能满足日常行驶中遇到的颠簸路面冲击、过减速带、紧急制动等工况的载荷要求，辐条与轮辋本体的过渡位置做了大圆角过渡，避免应力集中导致的轮辋开裂问题。轮辋的偏距设置在常规家用车的适配区间，安装后轮胎不会超出翼子板边界，也不会出现轮胎蹭到减震器、翼子板内衬的问题，轮缘的外侧做了轻微的凸起防护设计，当车辆靠边停车蹭到路沿时，首先接触的是轮缘凸起位置，能减少辐条表面被刮花的概率，降低后期使用中的外观损伤风险。

　　在建模过程中，轮辋的所有曲面都做了连续性处理，辐条表面的流线造型既考虑了空气动力学效应，行驶中可以引导气流穿过辐条间隙带走制动系统热量，也兼顾了外观的整体性，轮辋的安装座位置预留了轮毂盖的安装卡槽，可以适配不同品牌车型的轮毂盖，满足不同用户的装配需求。胎圈座的表面粗糙度控制在合理区间，既保证轮胎安装后胎圈的密封性能，避免慢漏气问题，也不会因为表面过于粗糙导致轮胎拆装难度提升。
