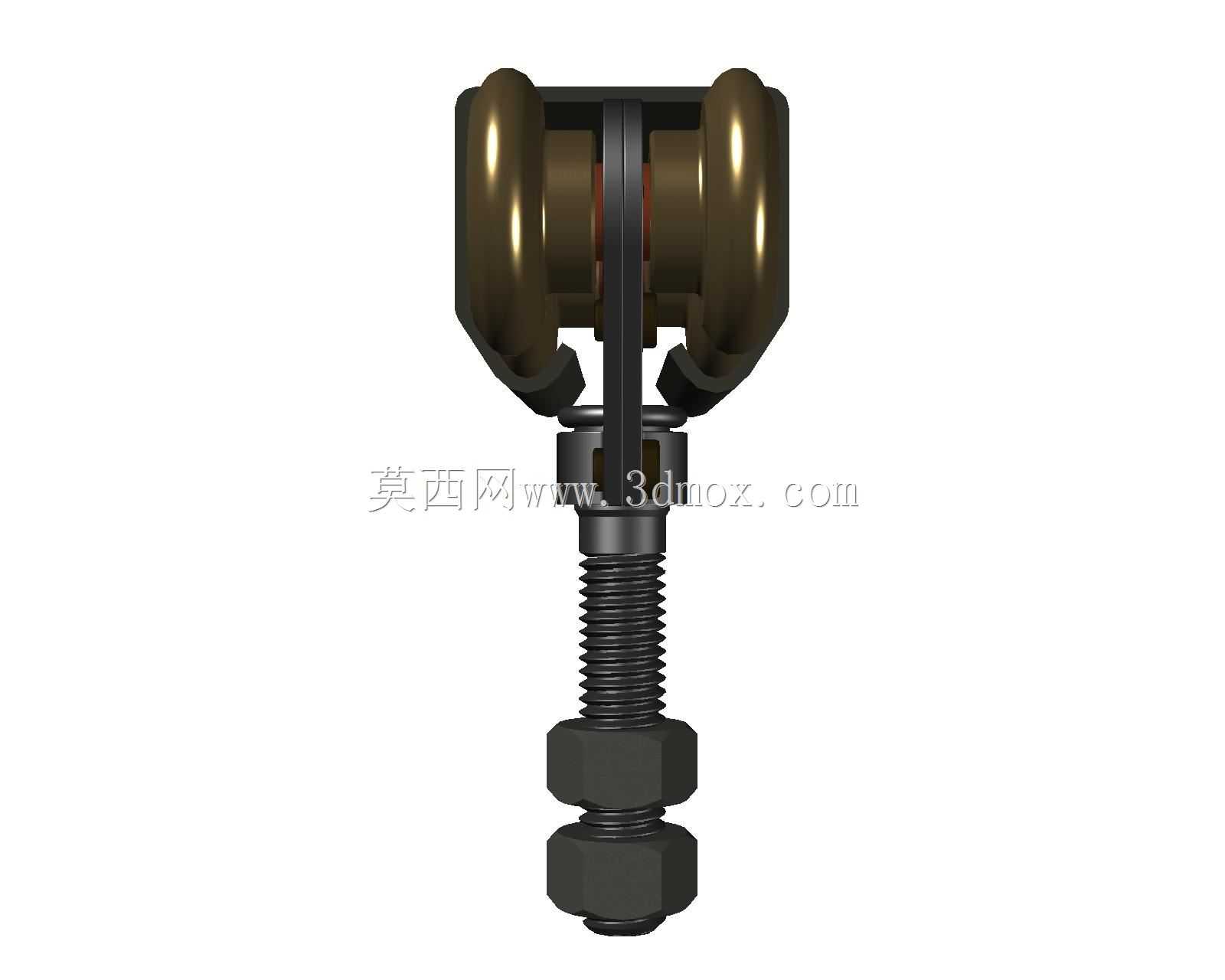

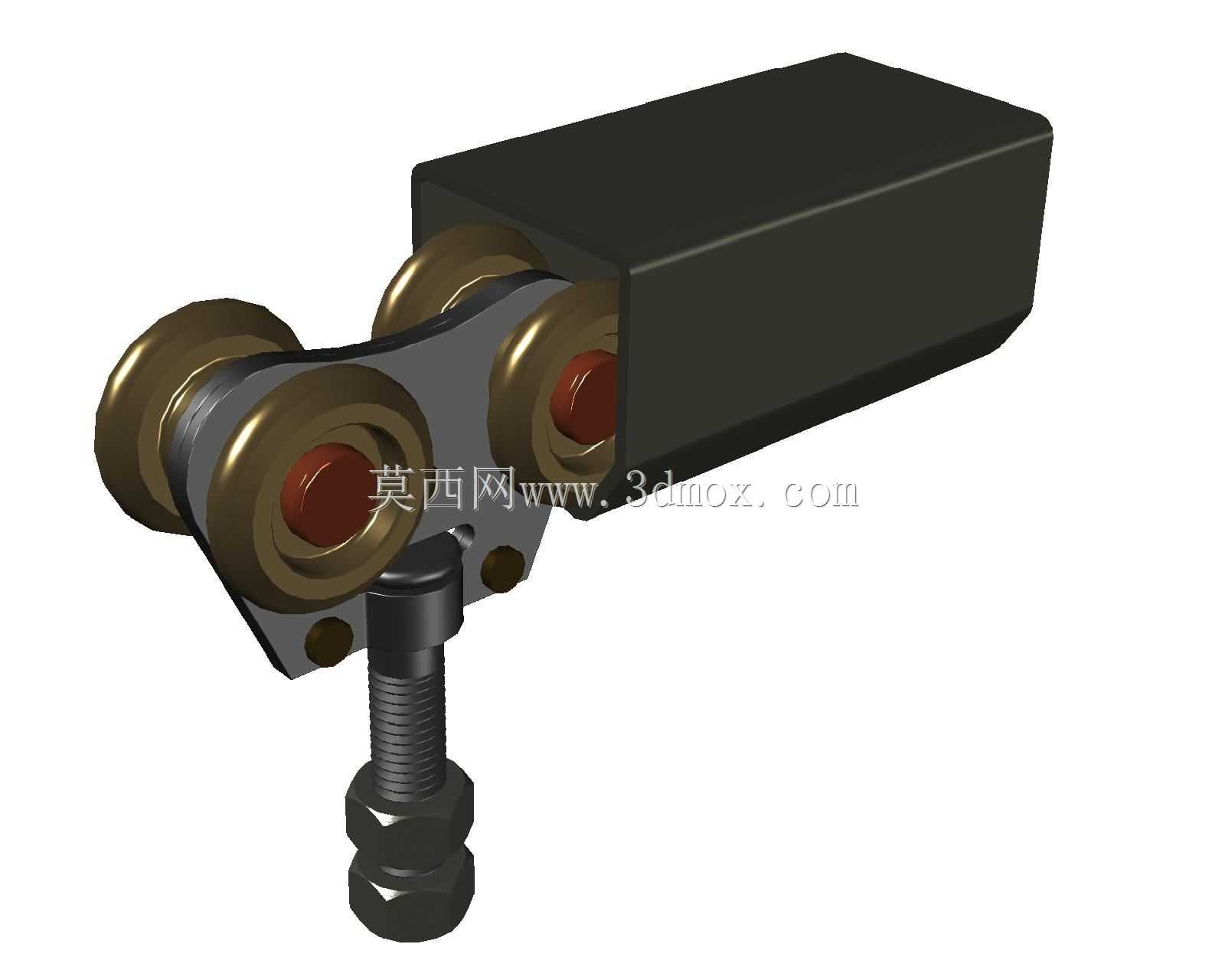

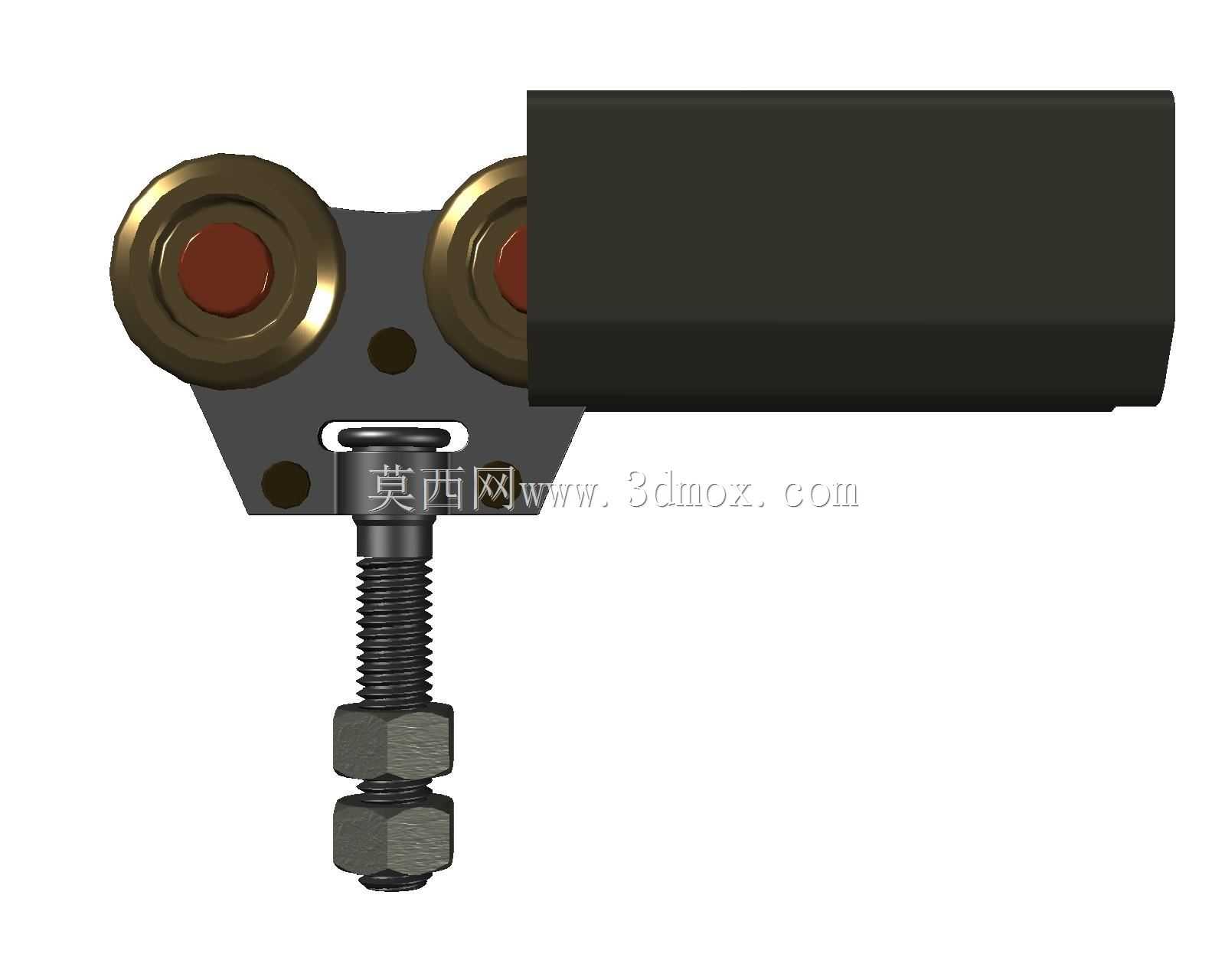

带调节螺杆双轮缘重型万向滚轮结构

　　这款带调节螺杆的双轮缘滚轮，常应用在车间重型工装夹具、可移位设备机架、物流周转重载台架的行走支撑场景中，区别于普通平底安装脚轮，其螺杆式安装结构可在安装后通过螺纹旋合长度调整，补偿安装基面的高度差，也可在设备就位后微调整体水平度，适配地面存在轻微起伏的车间作业环境。从结构设计来看，双轮缘的滚轮主体采用圆弧过渡的轮面造型，轮缘凸起部分可在沿轨道行走时起到侧向限位作用，避免滚轮从导向轨道滑脱，单组滚轮的两个轮体对称布置在中心支架两侧，受力时载荷可通过两侧轮体均匀传递到中心销轴，相比单轮结构侧向抗倾覆能力提升明显，适合需要沿固定轨道往复移动的重载工位设备使用。中心支架采用一体式锻造结构，轮体安装位预留了足够的销轴配合间隙，

　　保证轮体转动时无卡滞，支架下部与调节螺杆采用刚性连接，螺杆配套两颗六角锁紧螺母，安装时可先将螺杆旋入设备底部的安装螺孔，调整到所需伸出长度后，将两颗螺母相互锁紧实现防松，无需额外加装止退垫片即可在设备频繁移动的振动工况下保持安装位置稳定。轮体与中心销轴之间预留了润滑脂存储间隙，日常维护时可通过销轴端部的注油孔补充润滑脂，降低转动副的磨损速率，延长滚轮整体使用寿命。从安装边界来看，螺杆段采用标准公制粗牙螺纹，适配常见设备机架的安装螺纹孔规格，轮体的外径尺寸适配车间常用的轻型起重轨道、地面预埋导向轨的截面尺寸，安装时需注意螺杆旋入设备基座的深度不小于螺杆直径的1.5倍，保证螺纹连接的强度满足承重要求，

　　两个锁紧螺母需分别贴紧设备基座底面和支架上端面，避免设备移动过程中螺杆松动导致高度偏移。实际使用场景中，这类滚轮常搭配四组为一套使用，分别安装在设备底部四个角位，其中两组可搭配转向结构实现万向移动，另外两组做定向轮使用，兼顾移动灵活性与行走直线性，在重型焊接工装、可移位装配工作台、轨道巡检小车等设备上应用广泛。设计建模时需重点关注轮体与支架的配合间隙，间隙过大会导致轮体晃动，行走时产生异响甚至卡滞，间隙过小则会增大转动阻力，导致滚轮推动费力；同时要注意螺杆与支架连接位置的过渡圆角设计，避免应力集中导致螺杆在重载工况下从根部断裂，轮缘的高度尺寸需匹配所用轨道的侧边高度，保证侧向限位有效，不会在设备转弯或受侧向力时脱轨。轮体的材质可根据实际使用场景选择，金属材质轮体适合在钢制轨道上使用，承重能力强，耐磨性能好，若在环氧地坪地面使用可在轮体外圈包覆聚氨酯层，降低行走噪音同时避免刮伤地面。
