传统单桅近海作业帆船外观结构设计

　　这款单桅帆船的三维结构设计，核心面向近岸浅海区域的小型渔业作业、滨海文旅体验场景，适配水深1.5米以上的平静海湾、河口区域航行需求，整体吃水深度控制在0.8米，满载排水量约2.7吨，可承载6-8名乘员同时搭载不超过500公斤的作业物资或观光配套装备，船身总长7.2米，型宽2.1米，桅杆总高8.6米，停靠时所需岸线泊位长度不短于8米，泊位水域宽度不小于3米，可适配多数小型民用码头的停靠边界要求。从设计思路来看，整体船型参考了地中海沿岸传统小型作业帆船的型线特征，船首采用略微上翘的前倾式首柱设计，能够有效削弱近岸航行时迎浪带来的砰击效应，减少船首上浪情况，船尾为宽平的巡洋舰艉结构，拓展了尾部甲板的作业空间，方便放置捕捞网具、

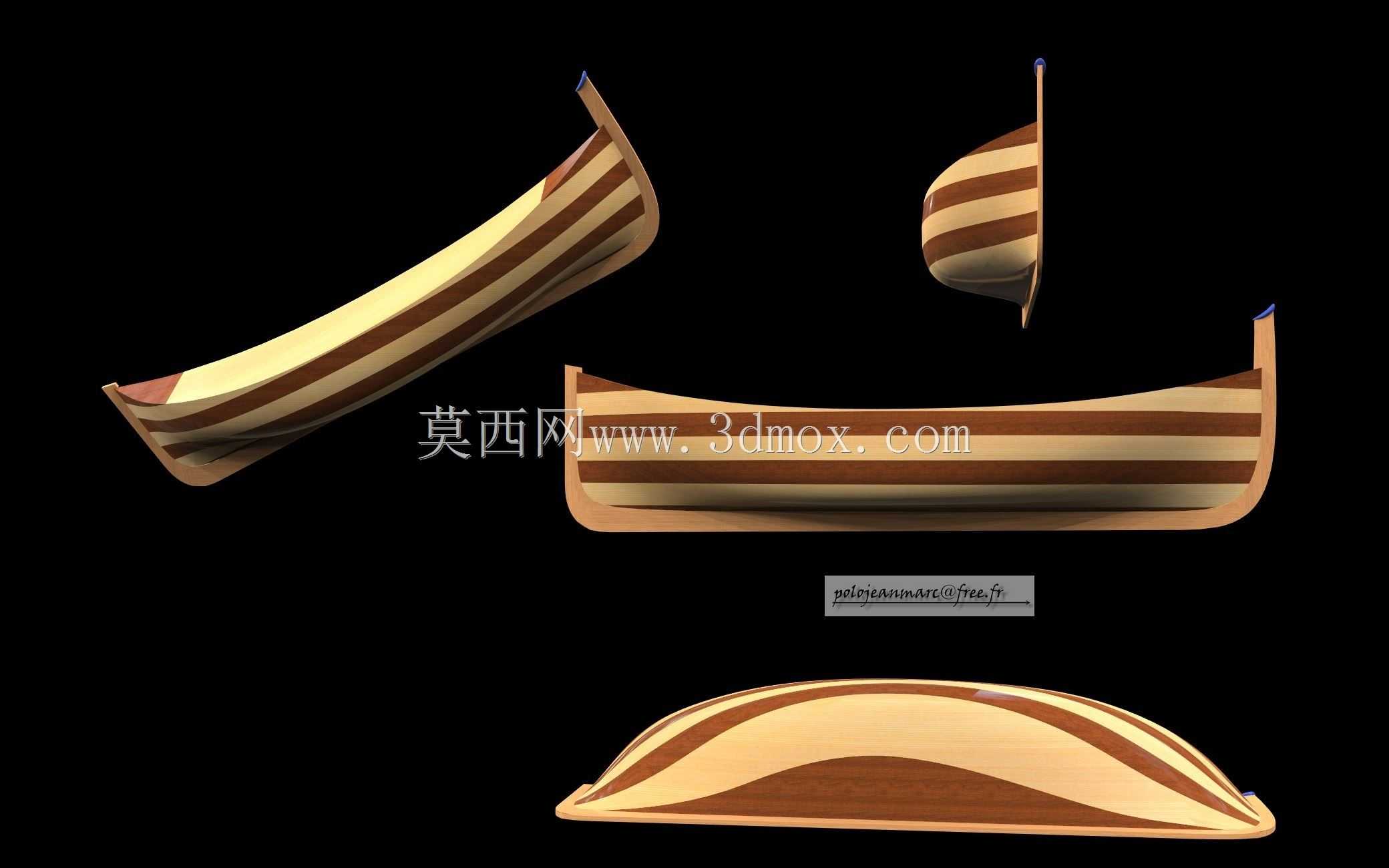

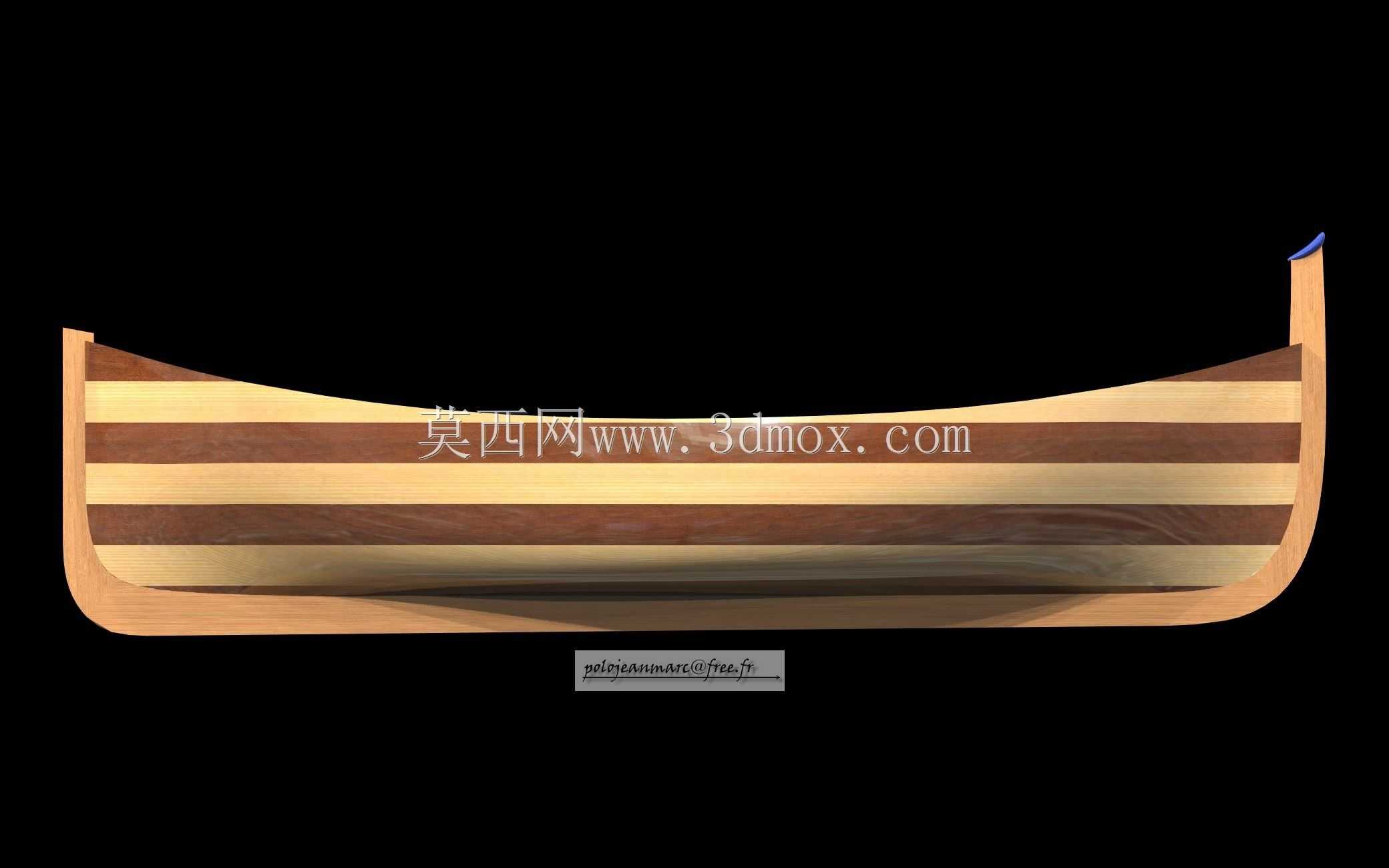

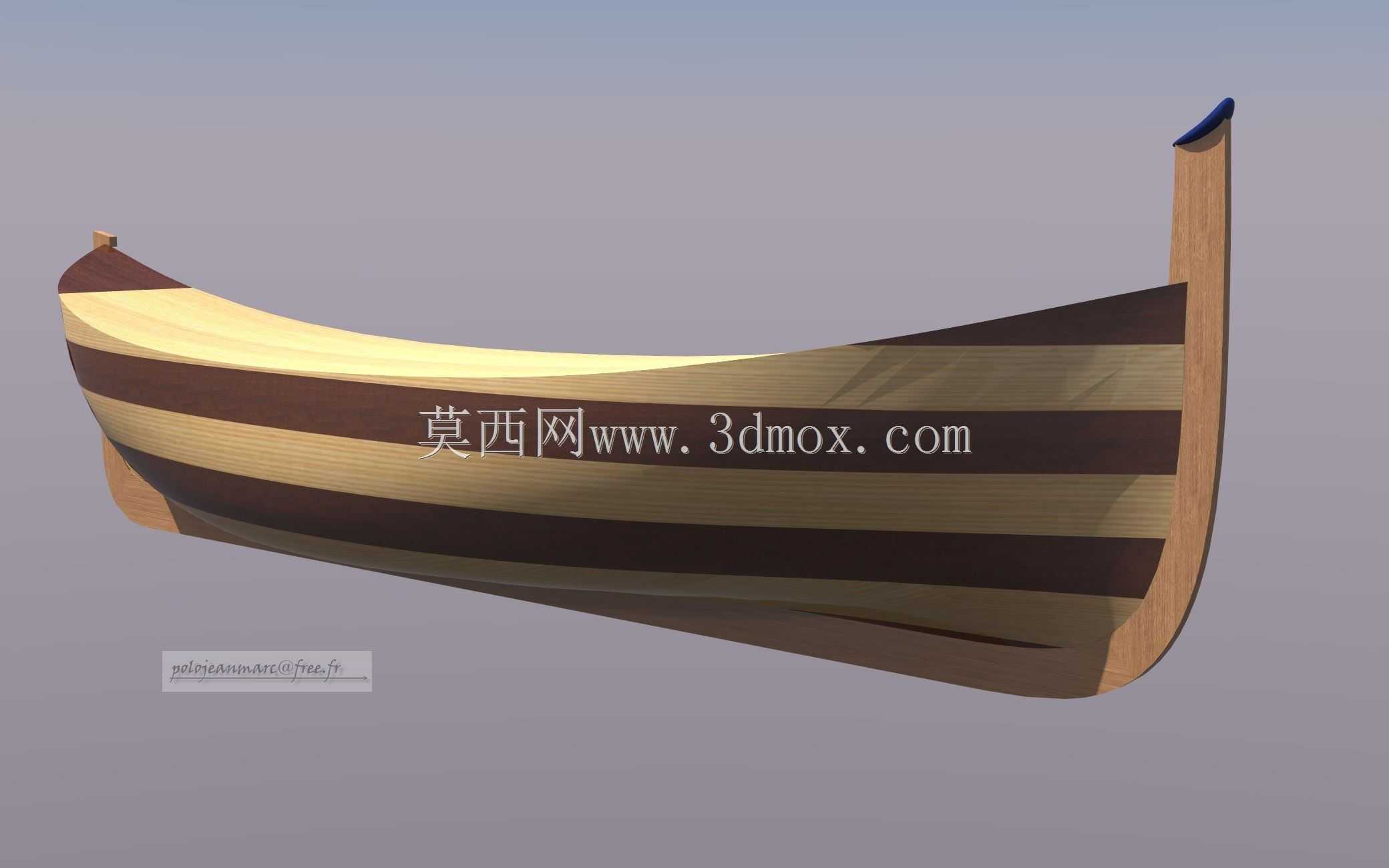

　　观光座椅或是小型舷外挂机的安装位，船身中部的干舷高度设置为0.9米，既能够保障航行时的防浪安全性，也不会因为干舷过高导致人员上下船、舷边作业时的操作不便。船体结构采用分层设计思路，最外层为船壳板，采用传统叠板搭接的工艺结构模拟，内层设置有横向肋骨与纵向龙筋，肋骨间距控制在0.4米，能够保障船身整体的结构强度，抵御近岸区域常见的风浪载荷，船底设置有通长的木质龙骨，龙骨深度0.3米，既能够提升船身的航向稳定性，也可作为压载结构的安装位，降低整船重心，提升航行时的抗侧倾能力，经结构模拟验证，在6级风、0.8米浪高的海况下，船身横倾角不会超过12度，符合小型近海船舶的稳性要求。帆装系统采用单桅纵帆配置，主帆为斜桁纵帆结构，

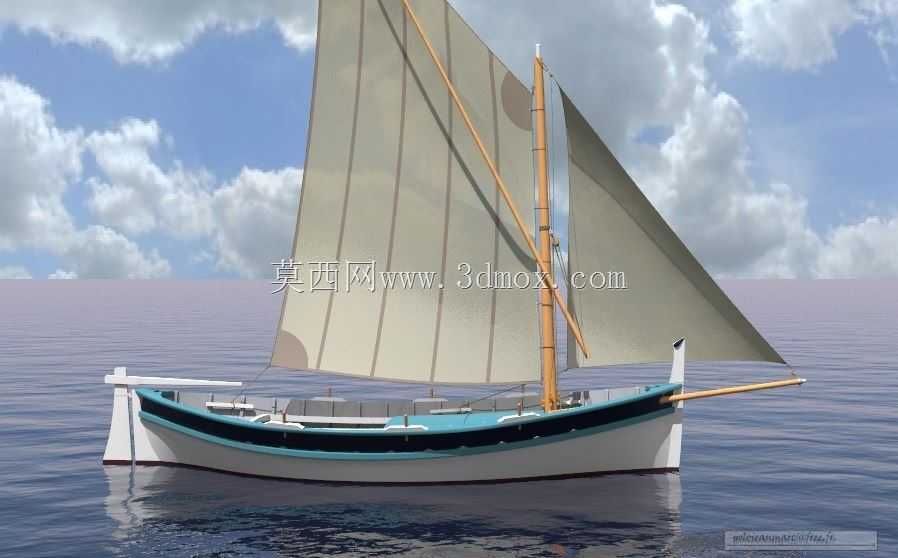

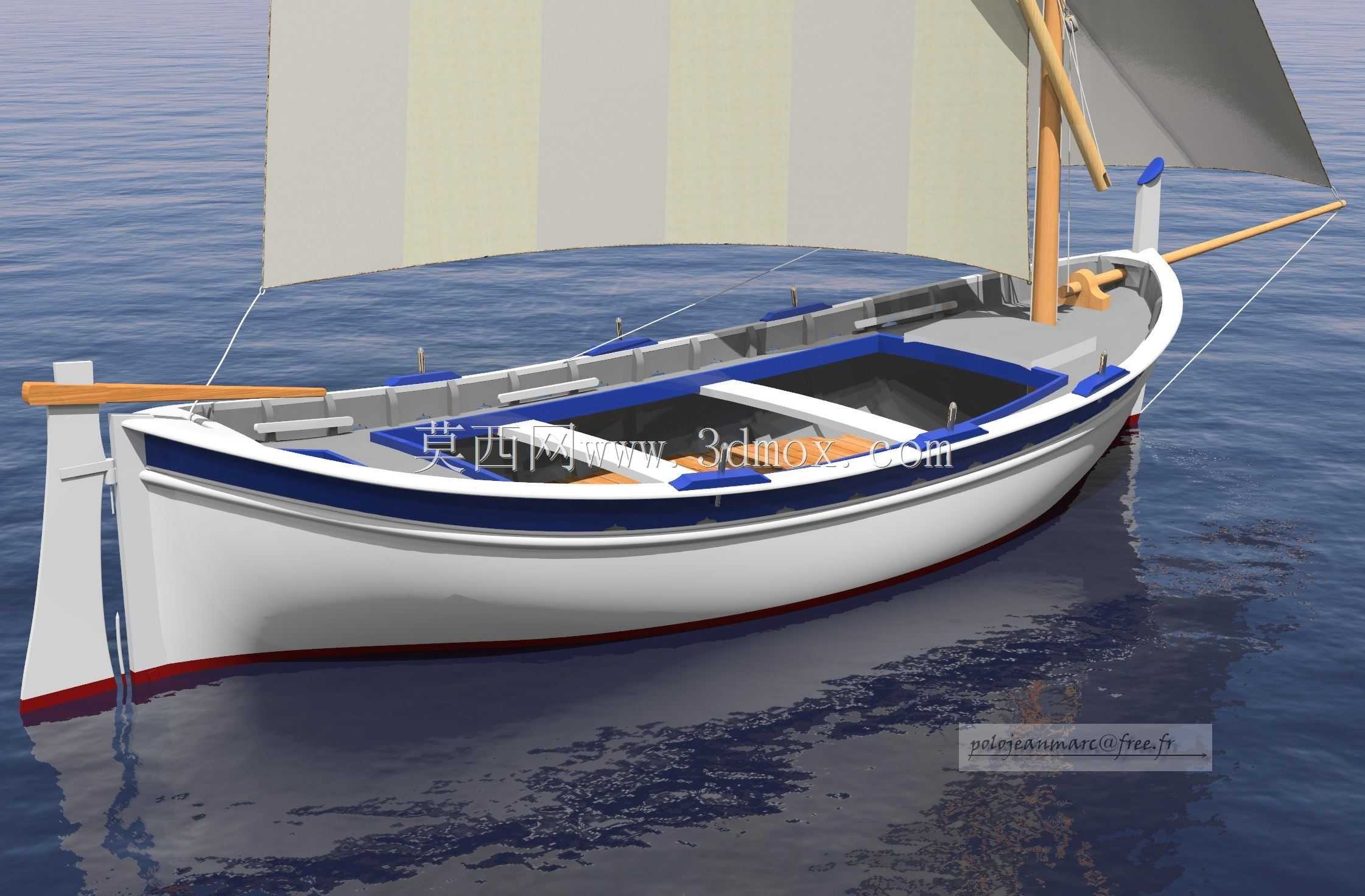

　　帆面积约18平方米，帆面通过多道帆骨进行支撑，能够在不同风向角下保持较好的帆型，提升风能利用效率，桅杆采用插接式分段结构，底部与船内的桅座紧密配合，桅座位置设置有加强筋板与周边肋骨连接，能够将桅杆承受的风力载荷均匀分散到整个船身结构上，避免局部应力集中导致的结构损坏，帆索系统采用传统的麻绳材质模拟，包含升降索、控帆索、稳索等多组索具，所有索具的走向、固定点位置都按照实际帆船的操作逻辑设置，转帆、收帆的操作路径无结构干涉，可直接用于帆装操作流程的模拟演示。甲板区域的功能分区清晰，船首位置设置有小型锚台，可搭配15公斤重的霍尔锚使用，锚链通过锚链筒连接到船内的锚链舱，船身中部两侧设置有舷墙，舷墙高度0.3米，上面开有排水孔，

　　能够快速排干甲板上浪的积水，中部甲板下方为封闭舱室，可存放作业工具、应急物资或是作为乘员的临时避雨空间，舱口盖采用水密结构设计，避免航行时海水灌入舱内，船尾位置设置有舵柄操控位，舵叶为悬挂式结构，舵轴贯穿船尾底板，通过舵柄直接操控舵叶转动，转向传动比设置为1:3，操控力矩适中，单人即可完成转向操作。在细节设计上，船身外侧的护舷木条沿着船身全长布置，能够在靠岸时缓冲碰撞力，保护船壳板不受磨损，船身涂装采用蓝白撞色设计，水线以下部分模拟防污涂层的深色结构，水线以上为白色船身搭配蓝色舷边装饰条，还原传统小型作业帆船的外观特征，甲板表面模拟木质甲板的防滑纹理，即使在甲板湿滑的情况下也能保障人员行走的摩擦力，降低滑倒风险。从实际应用角度出发，该模型既可以用于小型仿古帆船的建造前期结构验证，核对各部分结构的干涉情况、安装尺寸匹配度，也可用于滨海文旅项目的观光船方案展示，或是航海科普场景的教具使用，帮助学习者理解传统帆船的结构组成与航行原理，模型的所有结构部件都按照实际加工工艺拆分，船壳板、肋骨、桅杆、帆具等部件都可单独导出用于生产下料参考，各连接节点的结构强度都经过模拟校核，不存在结构设计上的明显缺陷，能够直接对接后续的生产建造环节。
