竞赛巡航单体固定龙骨帆船三维结构

　　这款单体帆船的三维结构建模，完全围绕近岸竞赛与中短距巡航的双重使用场景搭建，所有结构边界均贴合实际船舶建造的工艺要求，没有脱离实船制造的理想化设计。从实际使用场景来看，这类固定龙骨帆船主要适配沿海近岸的俱乐部赛事、业余航海爱好者的短途巡航活动，相比稳向板帆船，固定龙骨的结构设计能在更大风力下保持船体抗侧倾能力，不需要航行中频繁调整稳向板深度，操作门槛更低，同时龙骨的配重布局也能让船体在无人员操作的锚泊状态下保持稳定姿态，不会出现侧翻风险。

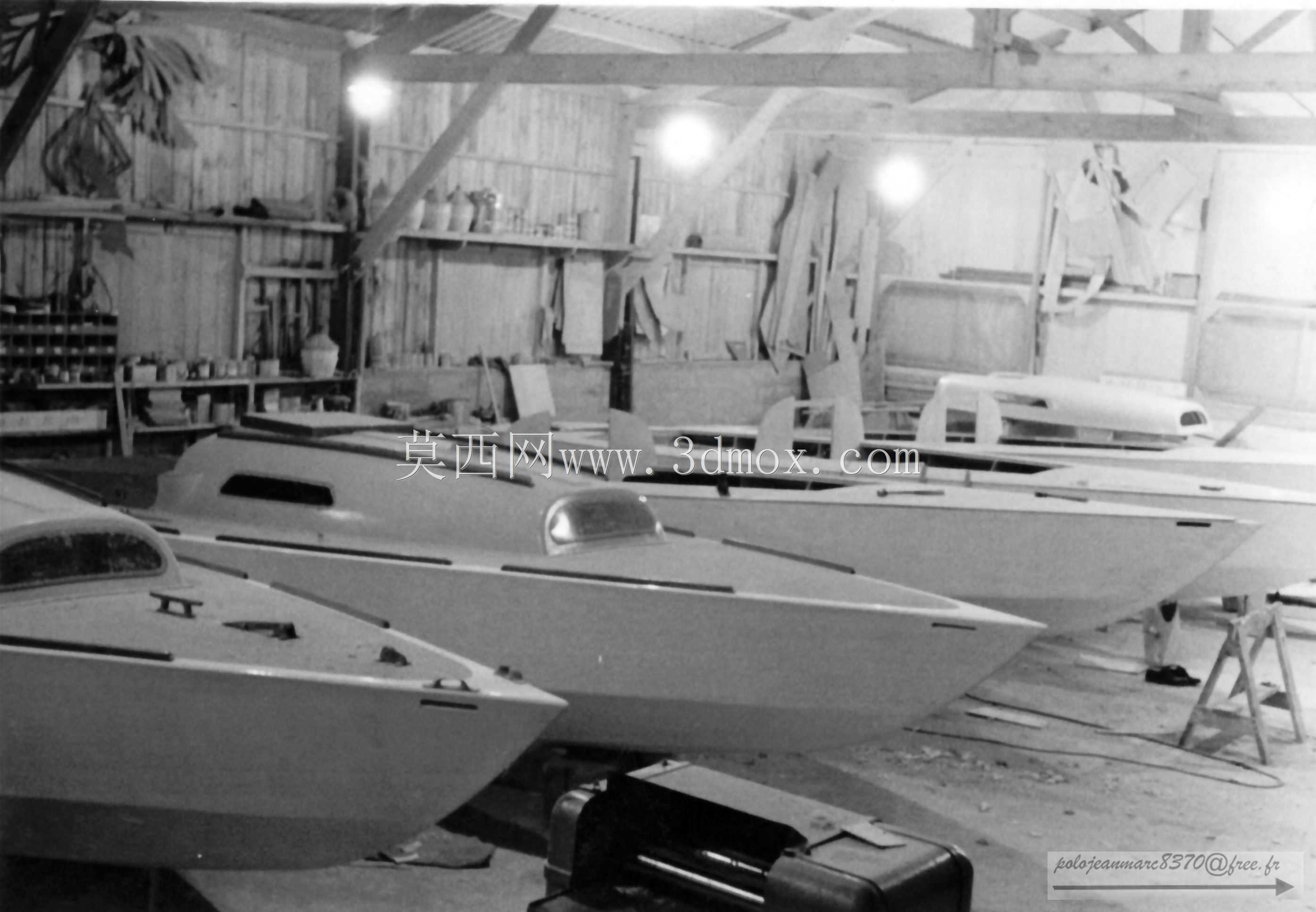

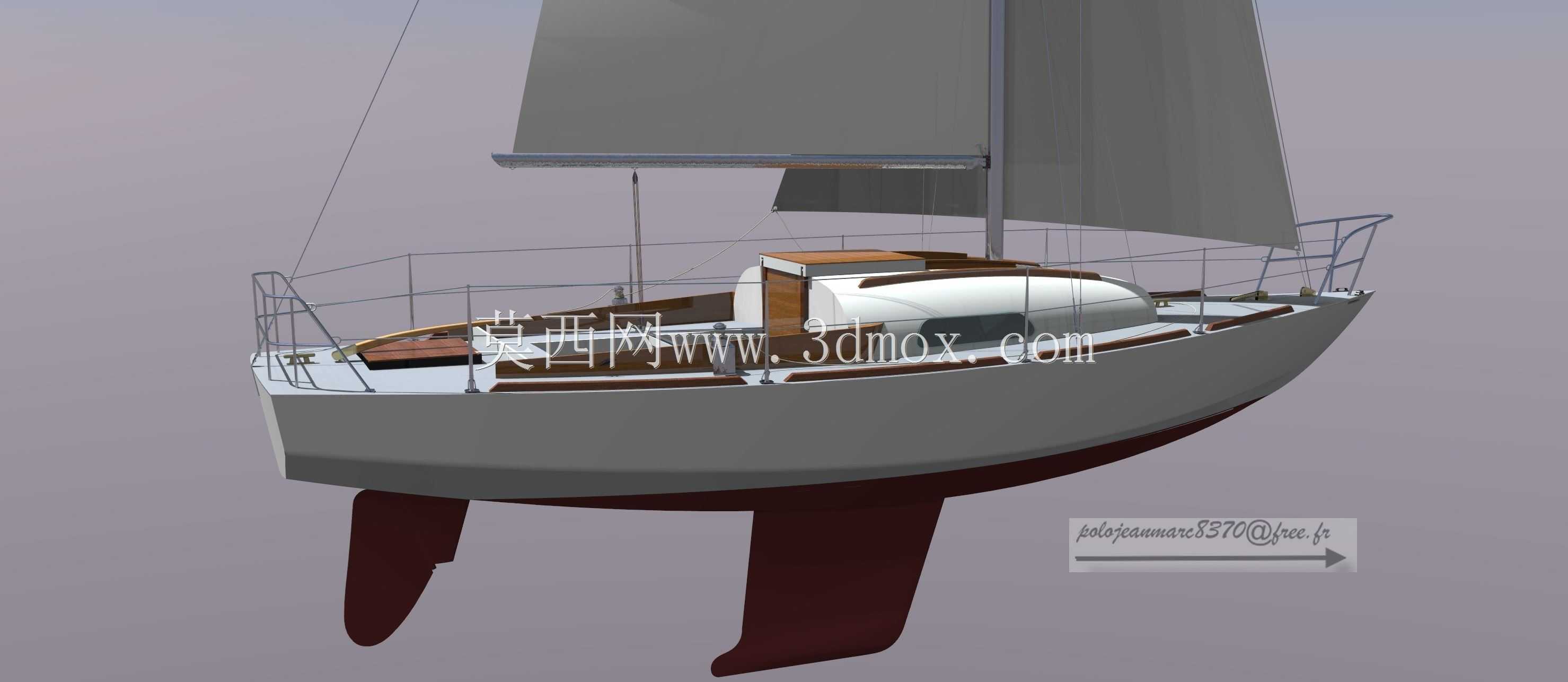

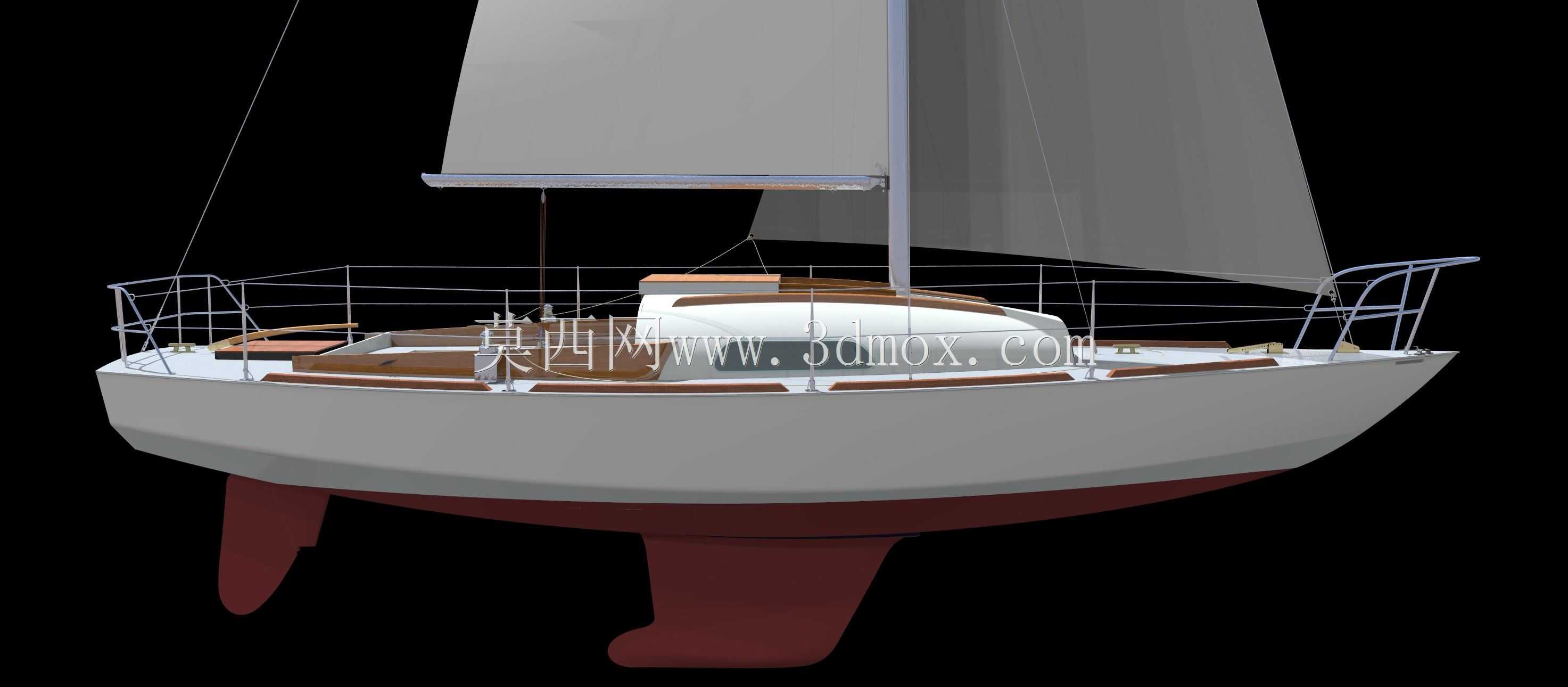

　　建模过程中首先明确了船体总长7.5米的尺寸边界，所有上层建筑、甲板附件的安装位置都严格按照这个尺寸基准排布，船壳部分采用12毫米海洋胶合板的建造工艺逻辑建模，船壳外板的拼接缝、龙骨与船底的连接结构都做了细节还原，没有省略结构连接的过渡区域。固定龙骨采用深鳍式设计，龙骨与船底的连接法兰做了加强结构建模，这部分是实船建造中受力最集中的区域，建模时特意还原了法兰处的加厚层结构，避免后续做有限元分析时出现应力集中的计算偏差。

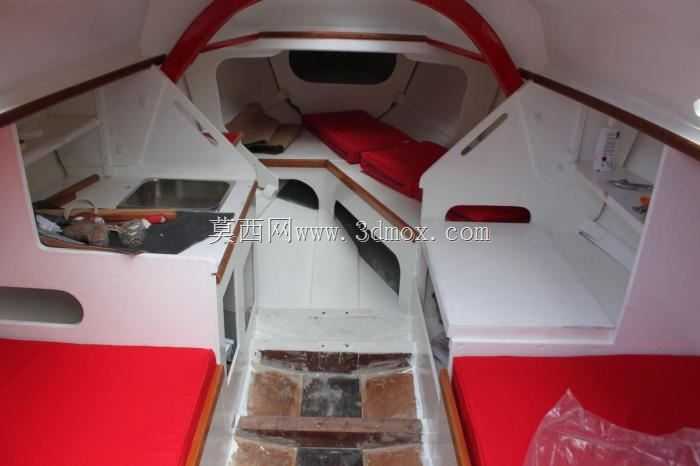

　　甲板区域的功能分区完全按照竞赛与巡航的双重需求设计，船首区域预留了锚链收纳舱的空间，甲板护栏采用不锈钢管材的结构逻辑建模，护栏高度、立柱间距都符合小型帆船的安全规范，不会出现人员在甲板操作时失足落水的风险。甲板中部的座舱区域做了凹陷式设计，座舱边缘的坐板高度、操作空间都贴合人体工程学要求，船员在操帆、换舷作业时不需要过度伸展肢体就能完成所有操作。上层的小型舱室结构做了简化但完整的内部空间建模，舱室顶部采用木质盖板的结构，舱室内部预留了简易休息、储物的空间，满足短途巡航时的基本驻留需求，舱室与甲板的密封结构也做了细节还原，避免航行中海水灌入舱内。

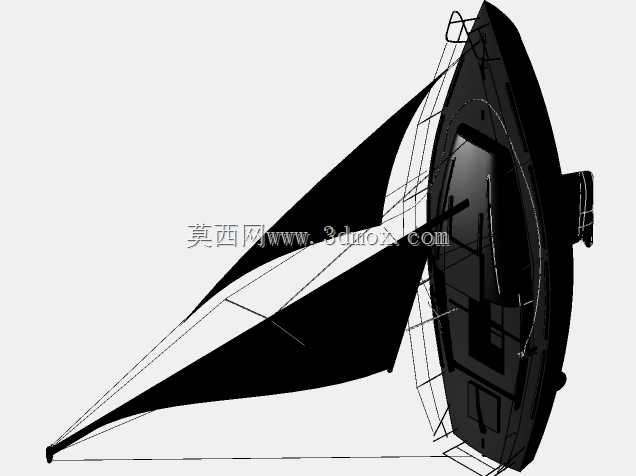

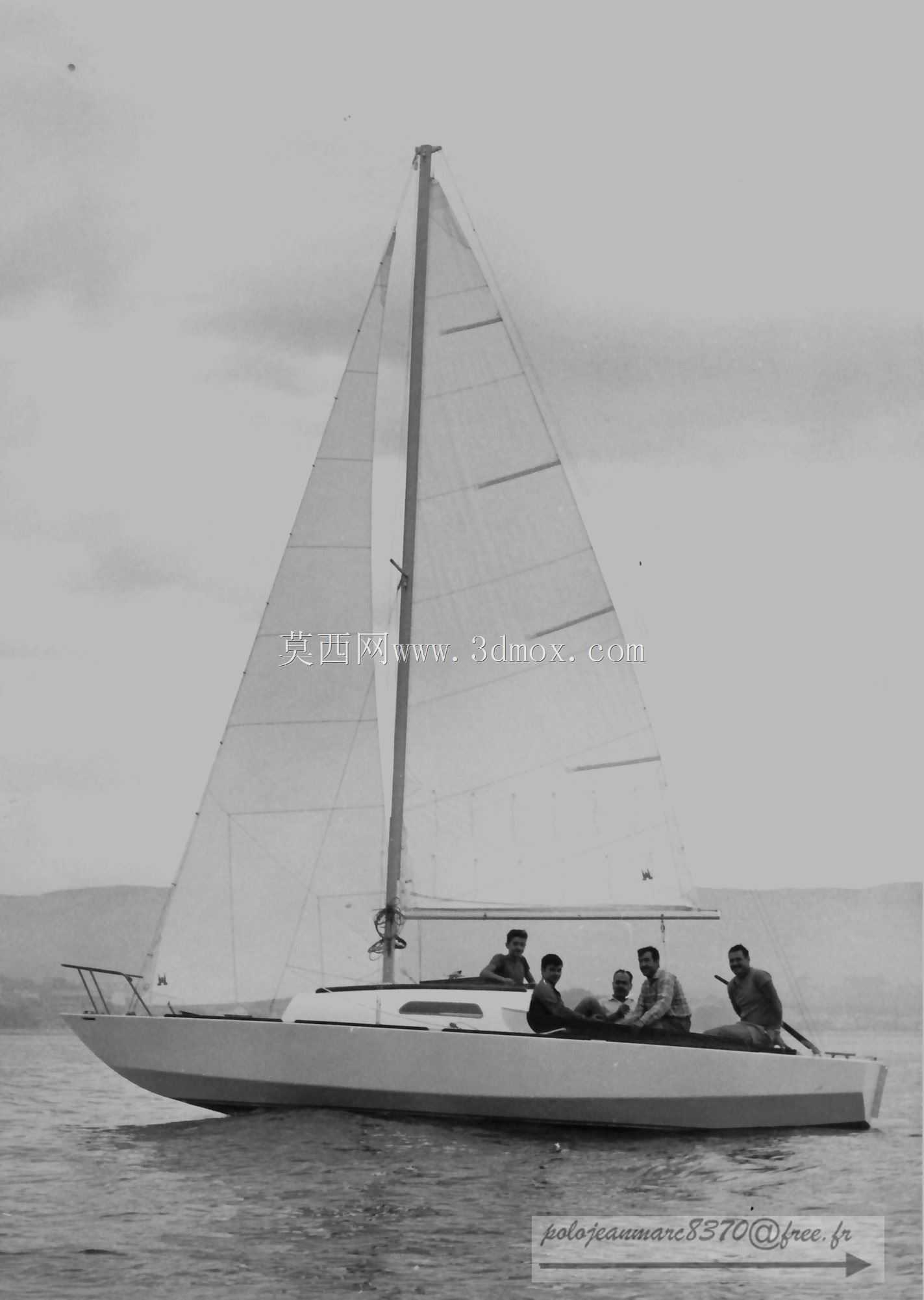

　　帆装部分采用Sloop单桅单前帆的配置，桅杆的安装位置位于船体总长的靠前40%区域，这个位置的布局能让帆的动力中心与船体的侧向阻力中心匹配，避免航行中出现过度的舵效偏差。主帆与前帆的模型都做了曲面的弧度还原，符合实际航行中帆面受风的形态，桅杆上的帆索固定点、导缆孔的位置都按照实船的操作逻辑排布，所有索具的走向都没有出现与上层建筑干涉的情况。船尾区域设置了小型舵叶结构，舵叶的转轴位置与船体尾部的线型匹配，舵柄的操作空间预留充足，船员在座舱内就能完成全角度的舵向操作，不需要额外延伸操作机构。

　　从建模的工程逻辑来看，整个模型的所有部件都做了独立的结构拆分，船壳、龙骨、甲板、舱室、桅杆、帆装、舵系都可以单独导出做结构分析或者加工图纸转换，没有出现不同部件网格融合无法拆分的问题。船体线型的曲率变化做了连续过渡处理，船首的破浪线型、船尾的泄水线型都符合小型帆船的水动力设计要求，不会出现线型突变导致航行阻力增大的问题。所有安装附件的固定点都做了对应的加强结构建模，比如桅杆底座、护栏立柱、导缆孔的位置都在船壳内侧对应设置了加强筋结构，避免实船建造时这些受力点出现板材撕裂的问题。

　　在安装边界的处理上，模型严格控制了船体的吃水深度，固定龙骨的下垂高度符合近岸航行的吃水要求，不会出现龙骨过深无法进入浅水港湾的问题，同时上层建筑的最高点高度也考虑了小型帆船的运输要求，放倒桅杆后整体高度可以适配普通拖车的运输限高，不需要额外拆解过多部件就能完成陆路转运。甲板上的所有操作部件都设置在人员可触及的范围内，不需要借助额外工具就能完成帆索调整、锚泊操作等常规航行作业，舱室的开口尺寸也满足人员进出的基本要求，不会出现空间过于局促无法使用的情况。
