轻量化镂空三夹连接结构设计

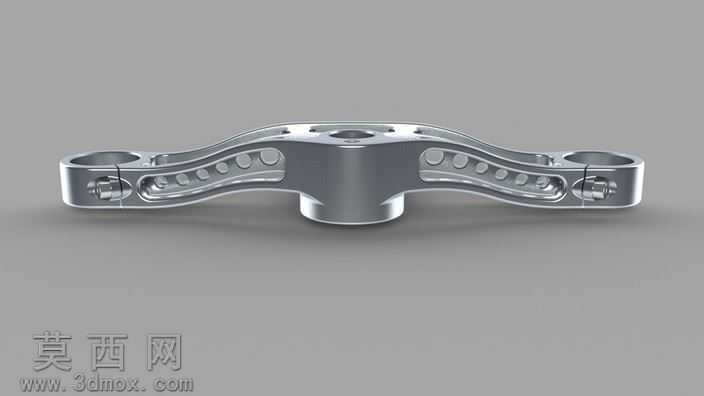

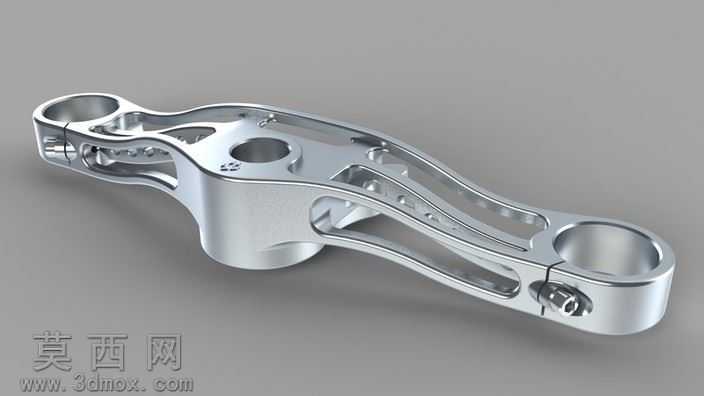

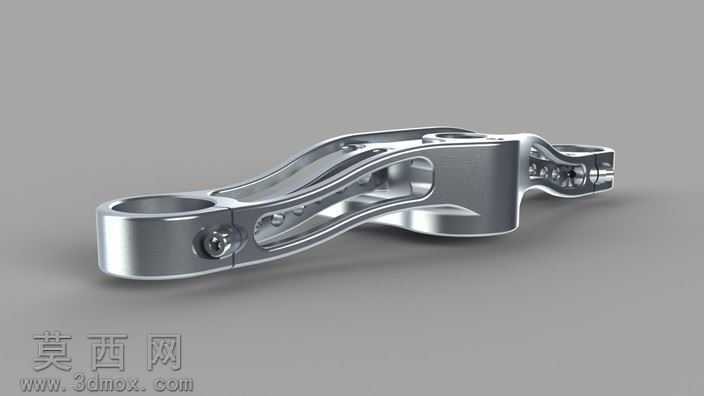

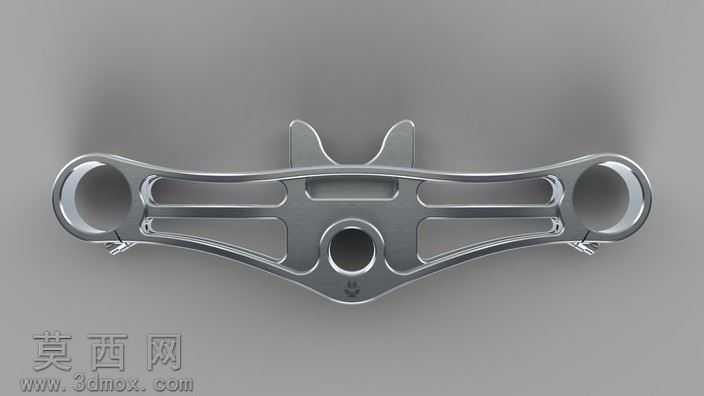

该作品为一款采用镂空轻量化设计的三夹连接构件，整体建模过程依托三维参数化设计软件完成，首先基于功能需求确定三个连接端的孔径尺寸与中心距参数，以保证装配适配性。建模阶段先绘制主体轮廓草图，通过拉伸、切除等基础特征构建主体毛坯，随后针对非受力区域进行拓扑优化式的镂空切除设计，在保证结构强度的前提下最大化去除冗余材料，最终将构件重量控制在660克，实现减重与性能的平衡。构件两端的环形连接部位设计有开口锁紧结构，配套锁紧螺栓特征，可实现装配后的紧固防松，避免连接松脱。中部的流线型镂空筋条采用渐变过渡设计，既保证了力流传递的顺畅性，避免应力集中，又让整体外观更具工业设计美感。材质设定为高强度铝合金，渲染阶段采用金属抛光材质参数，调整环境光与反射效果，还原金属构件的细腻质感与高光表现，清晰呈现镂空结构的内部轮廓与曲面过渡细节。设计思路上，该构件属于迭代优化版本，在初代设计的基础上进一步优化了筋条布局，调整了镂空区域的边界圆角，消除了尖锐棱角带来的应力集中风险，同时对锁紧部位的壁厚进行了加强，保证锁紧时的结构刚性，避免夹紧力导致的构件变形。整体结构兼顾了功能性与轻量化需求，适用于对部件重量有严格要求的连接场景，所有特征均做了工艺性优化，预留了合理的拔模斜度与加工余量，可直接适配后续的数控加工或精密铸造工艺，满足实际生产的工艺要求。
