双导杆式手动螺旋夹紧工装结构设计

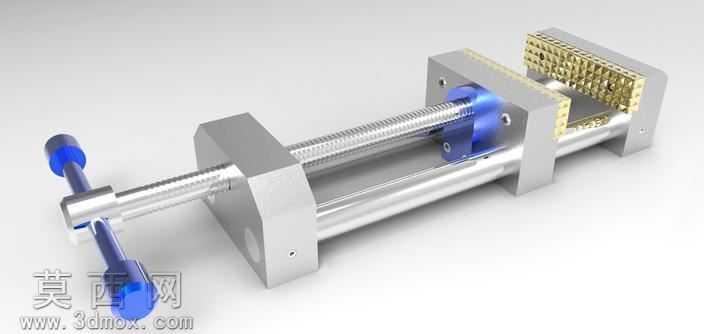

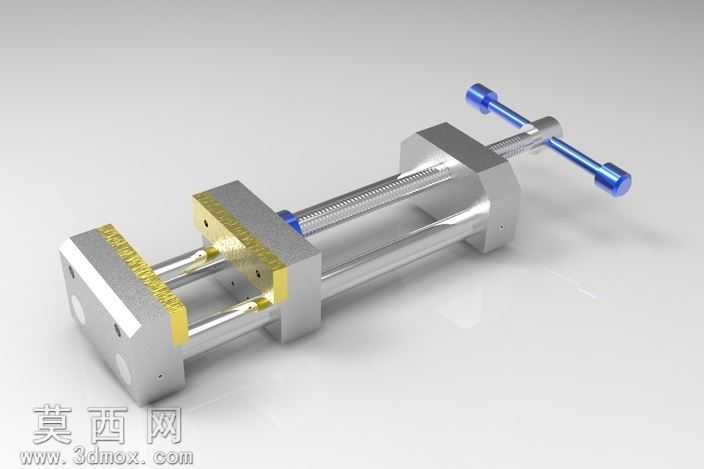

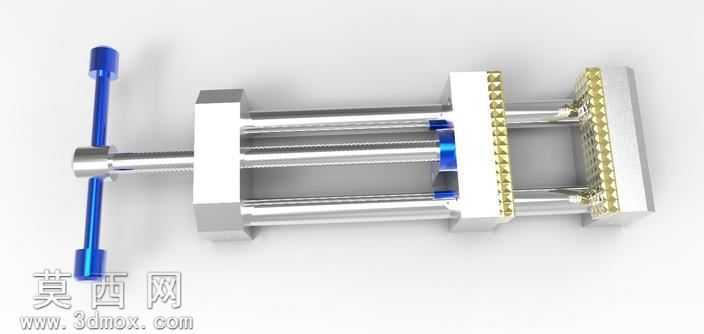

本作品为手动螺旋驱动的双导杆式夹紧工装三维建模作品，建模过程中首先梳理工装的核心功能逻辑：依靠螺旋副的进给推力实现活动夹块的直线位移，配合固定夹块完成工件的夹持定位，双平行导杆的结构设计用于约束活动夹块的运动自由度，避免夹块在进给过程中出现偏转、卡滞问题，保证夹持面的平行度与夹持力的均匀分布。建模阶段首先完成核心传动部件的参数化绘制：以梯形传动螺纹为基础构建调节螺杆，螺杆端部设计T型转动手柄，手柄两端做圆柱防滑端头处理，既保证手动旋转时的力臂长度满足省力需求，也避免操作时出现手部滑脱；螺杆与活动夹块的连接位置设计轴向限位结构，保证螺杆旋转时仅传递轴向推力、不带动夹块同步转动。随后完成导向结构的建模：两根平行光轴导杆以固定夹块、尾座支撑块为安装基准，导杆与安装孔采用小间隙配合公差，活动夹块与导杆配合位置设计滑动导向孔，保证活动夹块可沿导杆轴线顺畅滑动。夹块的夹持面设计可拆卸的黄铜材质钳口板，建模时为钳口板表面添加交叉网纹滚花的纹理特征，既可以提升夹持时的摩擦力避免工件滑脱，也可以通过较软的黄铜材质避免硬质工件夹持面出现压痕损伤。整体基座与支撑块采用航空铝合金材质建模，渲染阶段为金属部件添加对应的材质质感：铝合金部件做哑光银白阳极氧化质感，调节螺杆与导杆做抛光不锈钢金属质感，黄铜钳口做暖金色金属质感，T型手柄做蓝色阳极氧化铝合金的高亮质感，不同部件的材质区分清晰，可直观分辨各部分的功能分区。结构设计上充分考虑手动操作的人机工程需求：T型手柄的旋转半径适配普通人手的操作幅度，夹块的最大开合行程覆盖常见小型工件的夹持尺寸范围，整体结构无冗余部件，所有受力部件的截面尺寸均经过强度校核，可保证夹持过程中结构无明显形变，夹持力稳定可靠。建模过程中对所有配合面做了公差适配的细节处理，装配体添加了对应的运动约束，可实现螺杆旋转带动活动夹块沿导杆往复运动的动作模拟，直观展示工装的工作原理与运动行程。
