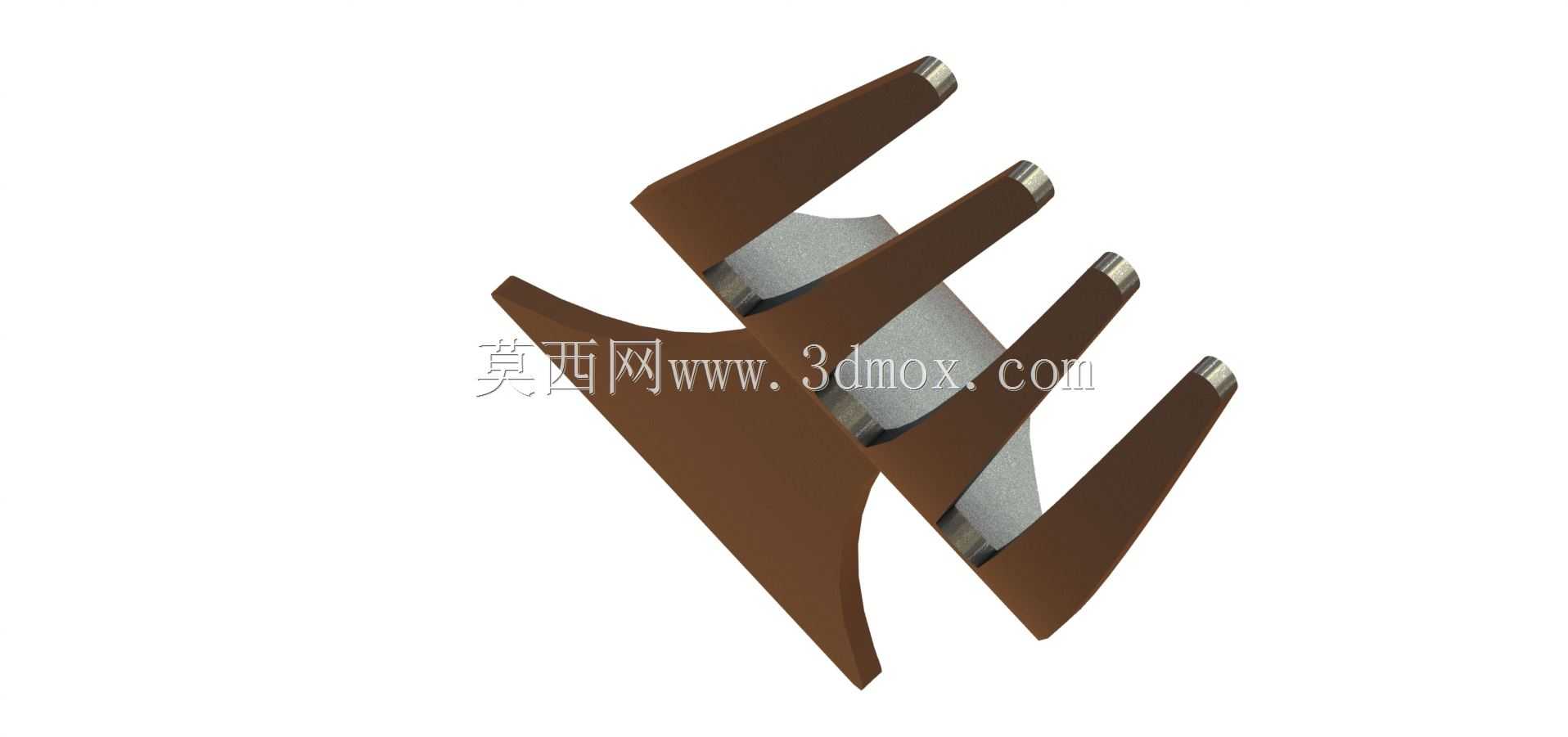

这类叉形曲面构件在轻工输送、物料分拣、自动化夹持类设备中应用十分广泛,多数时候作为末端执行机构的接触承载件,直接与被输送或被夹持的物料接触,承担托举、导向、限位的核心作用。从结构形态来看,该构件采用多齿叉形布局,相邻叉齿之间预留了均匀的间隙,这种间隙设计一方面可以避让配套机构的运动路径,避免设备运行过程中出现结构干涉,另一方面也能在接触柔性物料时减少接触面积,降低对物料表面的挤压损伤,尤其适合输送纸质包装、薄壁塑料件这类易变形的工件。
设计过程中首先要匹配安装端的接口边界,构件根部的弧形过渡曲面并非单纯的造型设计,而是结合受力路径做的应力分散优化——叉齿在承受垂向载荷时,应力会沿着叉齿的延伸方向向根部传递,弧形过渡可以避免直角结构带来的应力集中问题,降低长期交变载荷下根部出现疲劳断裂的风险。每个叉齿的末端都做了小圆弧收边处理,没有尖锐棱角,这是考虑到设备维护过程中操作人员可能会接触到构件边缘,圆弧收边可以减少磕碰划伤的风险,同时在接触物料时也不会刮花物料表面。
从安装适配角度来说,该构件的背部设置了平整的安装贴合面,能够直接与配套的安装基座平面贴合,不需要额外加工适配垫块,安装时可以通过背部的沉孔结构使用紧固件锁紧,沉孔的深度经过匹配设计,锁紧后紧固件头部不会突出构件表面,避免突出部分剐蹭经过的物料。叉齿的倾斜角度是结合物料的滑动路径设计的,当物料沿着叉齿表面滑动时,倾斜角度可以让物料依靠自重顺滑滑入到指定工位,不需要额外设置导向推块,简化了配套机构的整体结构。
曲面建模过程中需要重点控制每个叉齿的曲面一致性,保证所有叉齿的上表面处于同一个连续的曲面面上,避免出现高低差导致物料放置时出现倾斜卡滞。相邻叉齿之间的间距公差需要控制在合理范围内,间距过大会导致小尺寸物料从间隙中掉落,间距过小则无法避让配套的拨料机构,实际设计时会结合目标输送物料的最小外形尺寸来确定间隙宽度,保证最小尺寸的物料也能稳定承托在叉齿表面。构件的整体厚度结合承载需求做了梯度设计,叉齿末端厚度较薄,减少端部的重量,根部厚度逐步增加,提升整体的结构刚性,在满足承载要求的前提下尽可能减少材料用量,降低构件的整体自重,减少驱动机构的负载。
在实际设备运行场景中,这类叉形构件往往会成组使用,多组构件并排安装在输送链或者平移机构上,随着机构做循环往复运动,持续完成物料的转运工作。由于长期与物料接触,构件表面需要做耐磨处理,建模时已经预留了表面处理的厚度余量,不会因为后期表面涂层的厚度导致装配尺寸出现偏差。叉齿之间的镂空结构除了避让机构之外,还能减少构件运行过程中的风阻,在高速运转的设备上,这种镂空设计可以降低机构运行的振动和噪音,提升设备运行的平稳性。
设计时还需要考虑构件的加工工艺性,曲面部分的曲率变化平缓,没有过小的内R角,不管是采用机加工还是注塑成型工艺,都能顺利完成加工,不需要使用特殊的定制刀具,也不会出现注塑脱模困难的问题。根部的安装孔位与叉齿的位置做了同轴度匹配,保证安装后每个叉齿的位置精度符合设计要求,不会出现安装后叉齿偏斜导致的物料卡滞问题。对于需要在洁净环境下使用的场景,该构件的曲面没有卫生死角,所有过渡位置都做了圆弧处理,清洁时可以很方便地冲掉表面残留的物料碎屑,不会出现碎屑堆积的问题,适配食品、医药包装类设备的使用要求。
- 上一篇:异形轮廓盘形凸轮传动结构设计
- 下一篇:内置铅笔收纳的机械轴套结构设计
- 全部评论(0)
- 模板大小: 1.02 MB
- 售价:5金币
- 下载次数: 50
- 系统要求: STL,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
