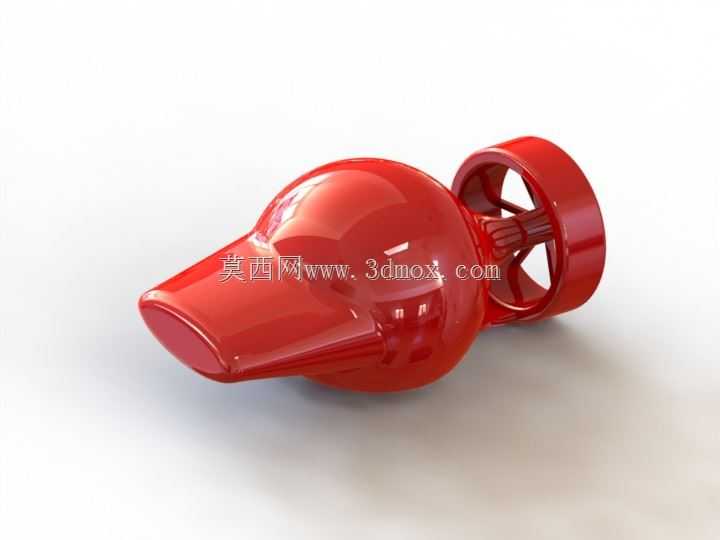

在流体输送、风道导流、小型流体动力试验台的配套结构选型中,导流端件的外形设计直接决定了流体进入管路或动力腔时的紊流占比,传统直角或圆弧过渡的导流结构往往在入口段形成15%到22%的压损,对于小流量高精度流体试验场景,这类压损会直接干扰流量传感器的采集精度,也会提升配套动力单元的输出负载。这款以水滴低阻形态为核心设计逻辑的导流结构,正是针对小口径流体通路的入口导流需求开发,整体采用回转对称构型,前端收窄的扁平导边可以在流体接触结构的第一时间将正面来流顺着曲面平滑分流,避免传统钝头结构正面迎流形成的驻点高压区。从结构安装边界来看,该导流件后端采用带内置整流栅的圆筒对接段,对接段的外径与常规DN40规格的流体管路法兰安装尺寸匹配,
安装时无需额外定制转接法兰,可直接嵌入现有管路的入口端,整体轴向长度控制在120mm以内,最大径向尺寸为65mm,不会占用过多管路安装空间,适合在紧凑型流体试验台、小型通风设备进风口、微型水力发电装置的导流端使用。设计过程中没有采用常规的等半径圆弧过渡,而是参考水滴在自由下落过程中形成的低阻曲面曲率,从前端导边到中部最大截面处的曲率变化率控制在连续无突变的区间,避免曲面折角造成的流体边界层分离,中部最大截面处的光滑弧面可以让流体顺着曲面均匀流向后端的整流栅区域,后端圆筒内的放射状整流栅将通路均匀分割为8个扇形过流通道,将经过曲面导流后仍存在的小幅旋流打散,让流体以接近层流的状态进入后续管路,降低后续管路段的沿程阻力损失。
在实际工况适配中,该结构可适配空气、清水、低粘度液压油等多种流体介质,结构表面采用光滑曲面设计,没有易积留杂质的凹槽或锐角,日常维护时仅需顺着曲面擦拭即可清理表面附着的杂质,不会出现传统导流结构缝隙积垢影响流道精度的问题。不同于市面上常见的直筒式入口或锥形导流头,这款结构的曲面过渡段占整体轴向长度的70%,给流体提供了足够长的平滑导向距离,不会出现锥形导流头因过渡段过短导致流体在锥面末端突然扩张形成的涡流区。从建模逻辑来看,整个结构采用单曲面回转建模加后端整流栅阵列的方式构建,所有曲面之间均实现G2连续,没有出现曲面拼接的棱角或断差,后续如果需要适配不同口径的管路,仅需调整后端对接段的直径参数,
前端的水滴导流曲面可按照比例缩放后直接复用,无需重新进行曲面曲率的调试,能大幅缩短同系列不同规格导流件的开发周期。在小型通风设备的进风口应用场景中,安装该导流结构后,进风口处的气动噪音可降低4到6分贝,同时风机的实际输出效率可提升8%左右,因为入口处的紊流减少后,风机叶轮不需要额外做功抵消紊流带来的负载波动;在小型流体试验台的流量校准段使用时,该结构可以让流量传感器前端的流态更稳定,将流量测量的重复精度提升2个等级,避免因入口流态紊乱导致的校准数据偏差。结构的壁厚设计采用均匀壁厚方案,整体壁厚保持在3mm,既满足硬质塑料或铝合金压铸加工的工艺要求,也不会因壁厚不均导致注塑或铸造过程中出现缩痕、变形等缺陷,适合批量加工生产。后端对接段的端面设计有定位止口,安装时可以和管路端面的止口配合定位,保证导流结构的中心轴线与管路轴线重合,避免偏心安装导致的单侧流道过流面积不均、产生偏流的问题。
