商用烧烤设备专用金属格栅烤架结构

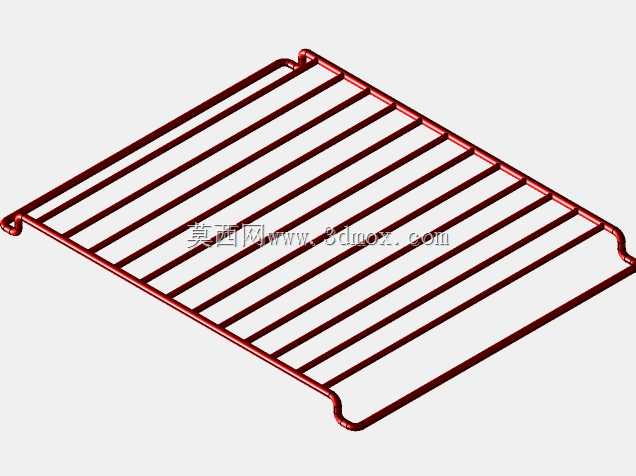

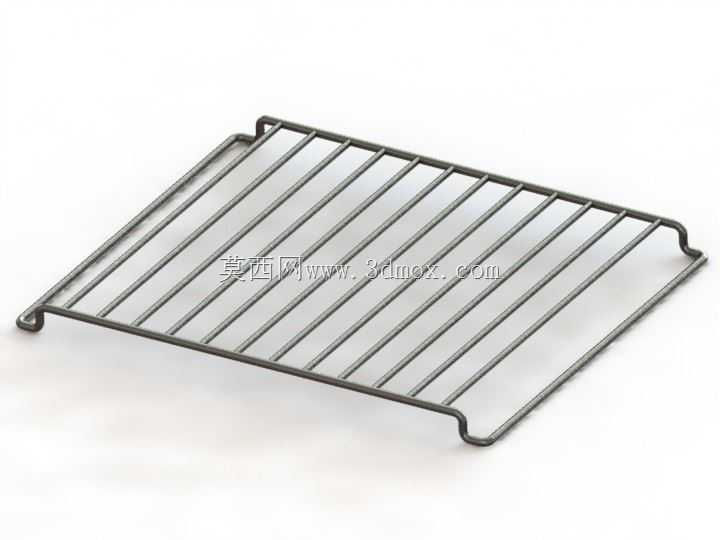

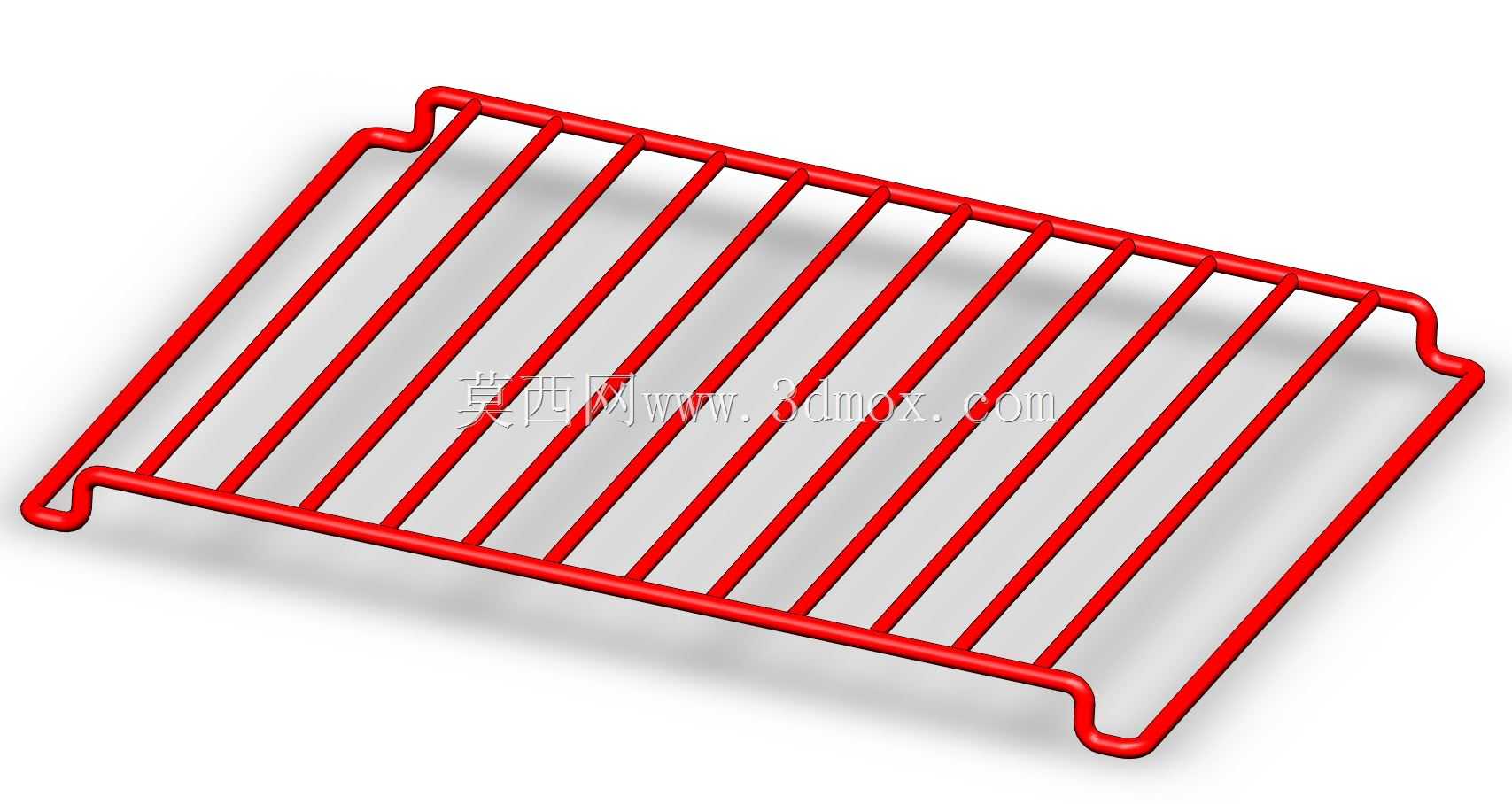

　　日常餐饮后厨的烧烤作业场景里，这类金属格栅结构是直接接触食材、承载热传导的核心承载部件，不管是嵌入式电烤箱、商用木炭烤炉还是韩式无烟烧烤台，都需要这类格栅作为食材与热源之间的隔离承载结构，既要保证热量能够顺畅穿透栅条间隙传递到食材表面，也要避免食材直接接触热源出现焦糊、掉落炭灰的问题，同时还要兼顾长期高温工况下的结构强度，避免反复受热冷却后出现形变翘曲。从结构设计逻辑来看，这款格栅采用等直径金属圆钢作为栅条主体，所有栅条保持平行等距排布，间隙尺寸控制在12mm左右，这个尺寸区间既可以保证小块的肉丁、切片蔬菜不会从间隙掉落，又能让热辐射、热对流的气流顺畅穿过，让食材受热更均匀，不会因为栅条过密遮挡热量导致食材受热不均，

　　也不会因为间隙过大让食材漏入下方热源区域。栅条两端通过同材质的金属边框做焊接固定，边框采用折弯成型的圆钢做围边，四个角位置做了圆弧过渡处理，没有尖锐的直角毛刺，既可以避免安装、清洁过程中划伤操作人员，也能减少应力集中点，降低长期高温使用下边框开裂的风险。格栅的两个短边位置做了向下的折弯支脚，支脚高度控制在15mm左右，这个高度设计一方面可以让格栅放置在炉体卡槽内时保持稳定，不会出现滑动移位，另一方面可以在格栅和下方的热源、接油盘之间留出足够的空间，避免食材渗出的油脂直接滴到高温热源上产生大量油烟，同时预留的空气层也能减少格栅向炉体框架的直接热传导，降低炉体外壳的温升速度。从安装适配性来看，这款格栅的整体外形为矩形结构，

　　长宽尺寸适配常规商用台式烤炉的内胆卡槽尺寸，边框的外径尺寸比炉体内腔的卡槽内径小2mm左右，属于间隙配合的安装公差，既可以轻松放入卡槽完成安装，也不会因为间隙过大导致格栅放置后出现晃动，日常清洁时可以直接向上提起取出，不需要额外的固定连接件，拆装操作非常便捷。材质选择上这类格栅一般采用食品级304不锈钢或者镀铬低碳钢制作，圆钢的直径选择4mm的规格，这个直径的栅条在长期400℃以内的高温工况下，不会因为食材的重量出现弯曲变形，同时栅条与食材的接触面积较小，烤制过程中不会在食材表面留下过宽的压痕，也能减少食材粘黏在栅条上的概率。栅条的表面做了抛光处理，粗糙度控制在Ra1.6以下，光滑的表面既方便日常使用后的清洁擦拭，也能减少油污、

　　食物残渣在栅条表面的附着残留，降低长期使用后积碳结垢的概率。在实际使用场景中，这类格栅除了用于烧烤食材的承载，也可以作为烤箱内部的置物网架使用，放置烤盘、烤网实现多层同时烤制，结构强度可以承载满盘食材的重量，不会出现中部下垂变形的问题。设计过程中需要重点考量栅条的直线度公差，所有栅条的平行度公差控制在0.5mm以内，保证整个格栅的平面度误差不超过1mm，避免放置食材后出现局部倾斜、食材滑动的问题，两端的支脚折弯角度控制在90°±1°，保证四个支脚可以同时接触到炉体的支撑面，不会出现放置不稳、翘动的情况。边框与栅条的连接位置采用满焊工艺，焊接后做打磨抛光处理，去除焊渣和焊接凸起，保证连接位置的光滑平整，没有卫生死角，避免食物残渣卡在焊接缝隙中滋生细菌。这类格栅的结构没有复杂的异形曲面，所有结构都采用标准圆钢折弯、焊接成型，生产加工的工艺难度低，批量生产的一致性容易控制，不需要开模就可以完成加工，不管是批量配套商用厨具生产，还是作为售后替换配件都有很强的适配性。针对不同的使用场景，只需要调整整体的长宽尺寸、栅条间隙和支脚高度，就可以适配不同型号的烤炉、烤箱设备，结构的通用性非常强。
