传动用精密滚珠丝杠副结构设计

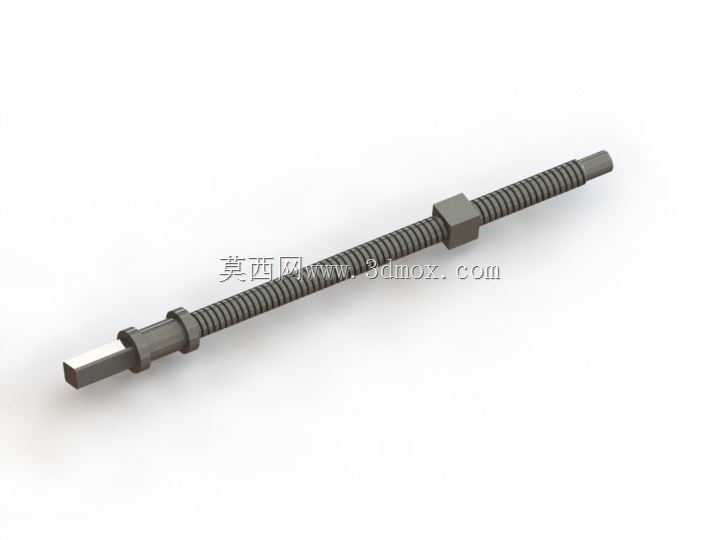

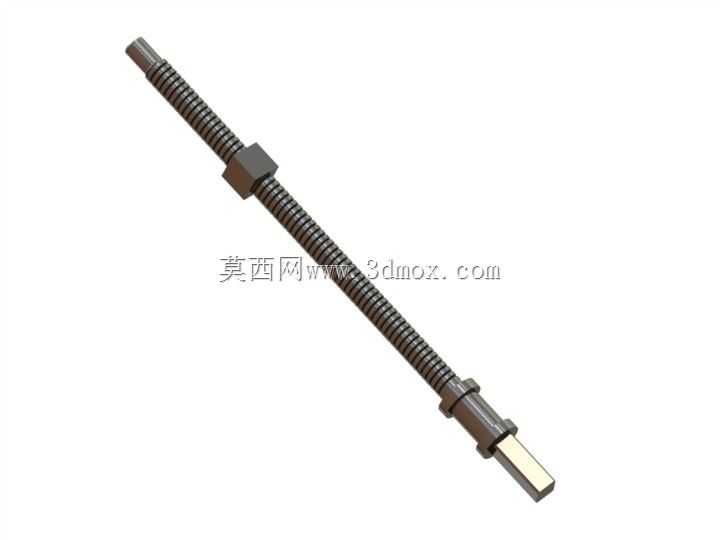

　　做设备结构设计的时候，滚珠丝杠是绕不开的直线传动核心部件，这套模型还原的是轧制级滚珠丝杠的完整装配结构，从轴端加工到螺母配合都做了实体还原，没有做过度简化，拿来做设备装配干涉检查、运动仿真都能直接用。很多刚入行的工程师选丝杠的时候容易只看导程和负载，忽略安装边界的细节，这套模型里特意把两端的轴颈、安装定位台阶、卡簧槽都做了出来，不是光画个光杆加螺母的示意结构。实际在数控设备里，丝杠两端的支撑方式直接决定传动刚性，固定端通常要配对角接触轴承，支撑端用深沟球轴承，模型里的轴端长度、台阶直径都是按常规轧制丝杠的安装尺寸做的，搭设备机架的时候直接把支撑座的安装孔位对齐轴端台阶就行，不用再反复核对轴伸长度会不会和轴承端盖干涉。

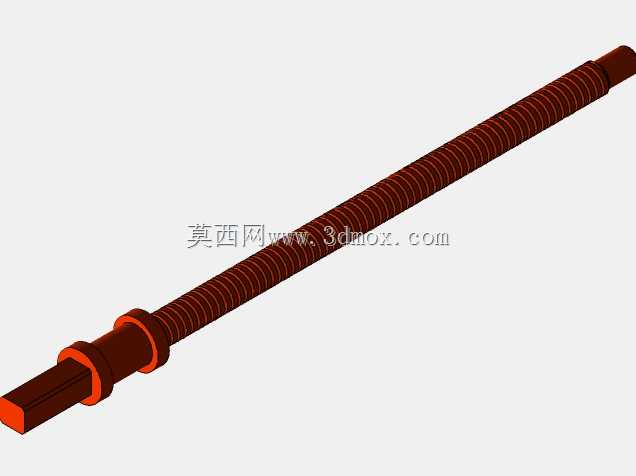

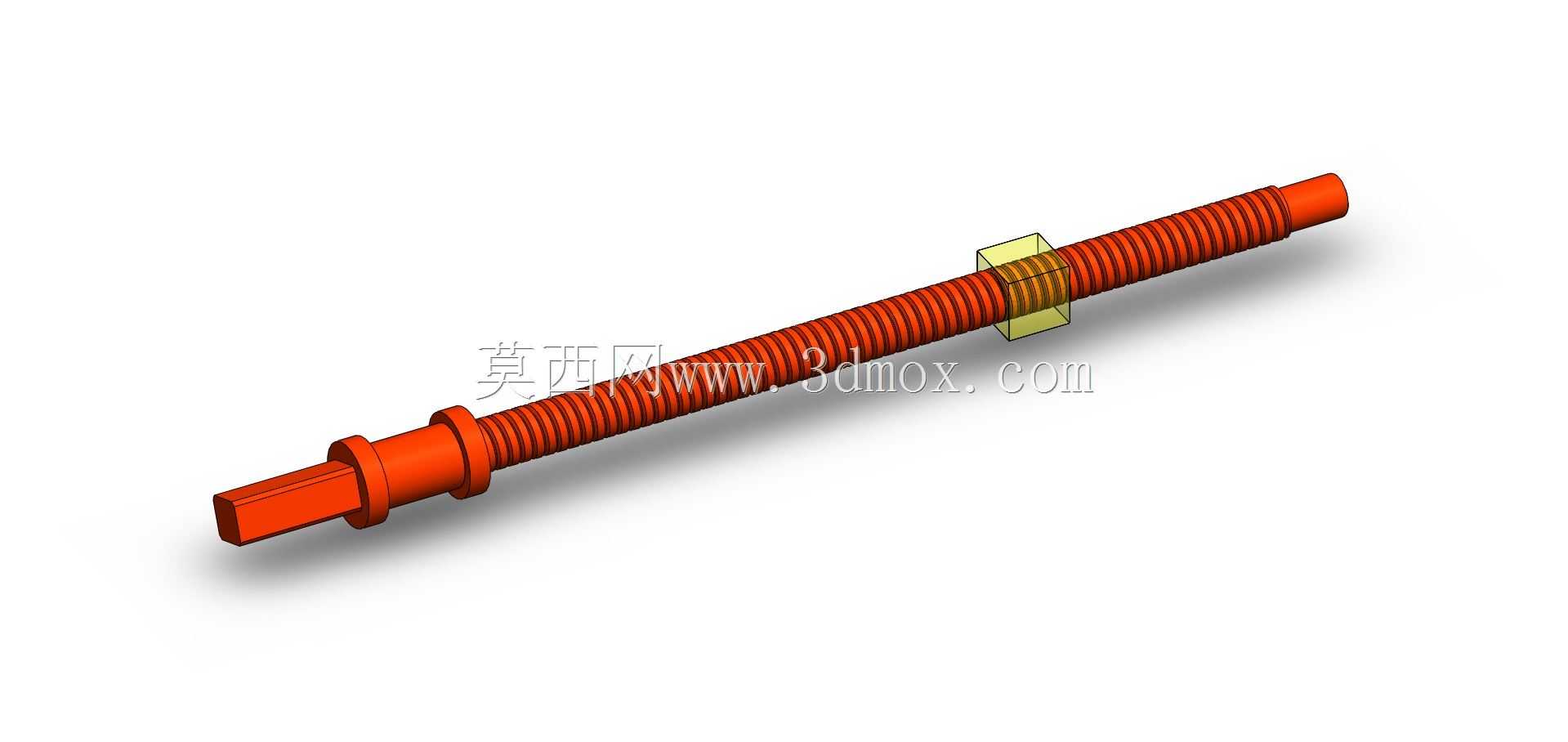

　　这套丝杠的螺母是单螺母法兰式结构，日常在非标自动化设备里用得最多，相比双螺母预紧的结构，单螺母的安装空间更小，成本也更低，适合中低负载、定位精度在C7级的场合，比如点胶设备、小型输送移栽机、3D打印设备的Z轴传动都能用。建模的时候螺母的回流槽结构做了简化，但外形安装尺寸是按标准规格做的，法兰上的安装孔位、螺母本体外径都和实际量产件一致，做装配的时候不用再调整连接板的开孔尺寸。很多人画丝杠的时候容易忽略轴端的驱动侧连接结构，这套模型里驱动端做了扁位加工，刚好能和联轴器的夹紧槽配合，不用额外加工键槽，适合小扭矩传动的场景，要是用在大负载的机床进给轴上，这个轴端可以改成键槽连接，模型里的轴径留了足够的加工余量，

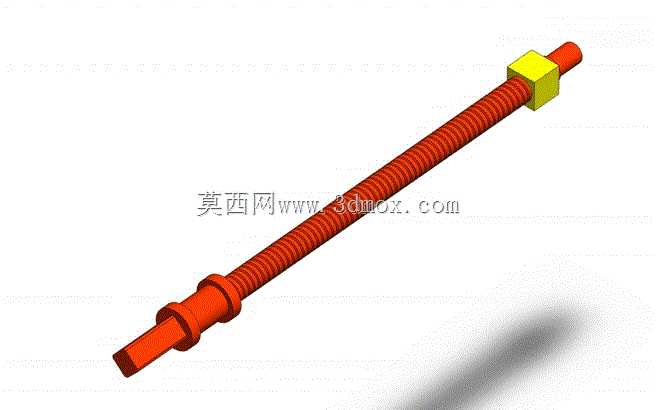

　　改特征的时候不用重构整个轴体。从功能特性来说，滚珠丝杠相比梯形丝杠的传动效率能到90%以上，发热小，长时间往复运行的精度保持性更好，这套模型的滚道和钢球配合间隙是按零预压做的，做运动仿真的时候能直观看到螺母旋转带动丝杠直线运动，或者丝杠旋转带动螺母直线运动的两种传动形式，不同设备的安装空间不一样，有的场合电机没法和丝杠同轴安装，就要用同步轮带转丝杠，这时候轴端的扁位或者键槽尺寸就很关键，模型里的轴端长度刚好能容纳同步轮的轮毂厚度，不会出现同步轮蹭到支撑座的问题。实际车间装配的时候，经常遇到丝杠安装后同轴度不好导致运行卡顿的问题，这套模型里的两端轴颈同轴度是按基准统一原则做的，所有安装面的基准都是丝杠的中心轴线，

　　设计支撑座的时候只要保证两端轴承孔的同轴度，装起来就不会出现别劲的情况。另外丝杠的有效行程是从螺母起始位置到末端限位的距离，模型里的轴身螺纹长度比有效行程多了两端的安全余量，避免螺母运行到行程末端的时候脱出滚道，很多新手建模的时候容易把螺纹长度和有效行程做的一样长，实际装配的时候超程就会把回流器撞坏。还有螺母上的润滑注油孔位置，模型里也留了对应的凸台结构，接润滑管路的时候不用再额外在螺母上打孔，日常维护的时候直接把油管接在注油孔上就能定期给滚道加注润滑脂，延长丝杠的使用寿命。在半导体检测设备这类对传动平稳性要求高的场合，丝杠的导程选小导程的话，运行的振动更小，这套模型的导程是常规的5mm规格，要是需要不同导程的结构，只要调整螺纹扫描的螺距参数就能快速改型，螺母的外形尺寸不用变动，能快速适配不同的设备参数需求。
