单管扶手式安全门插销锁紧结构设计

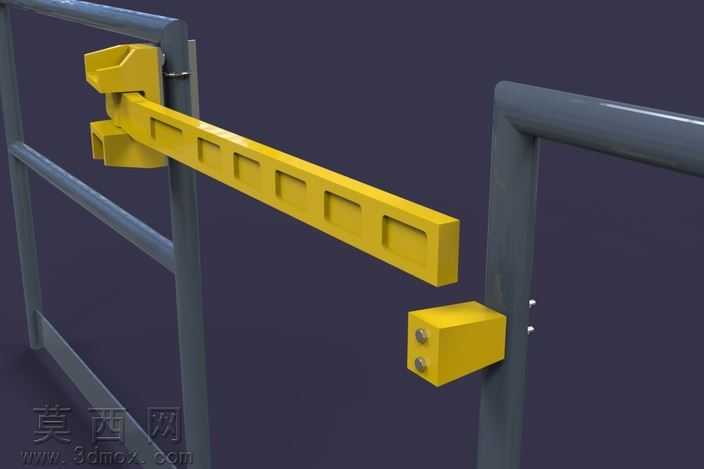

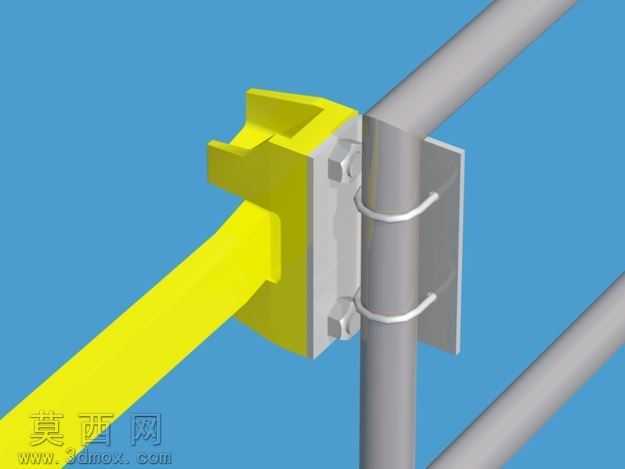

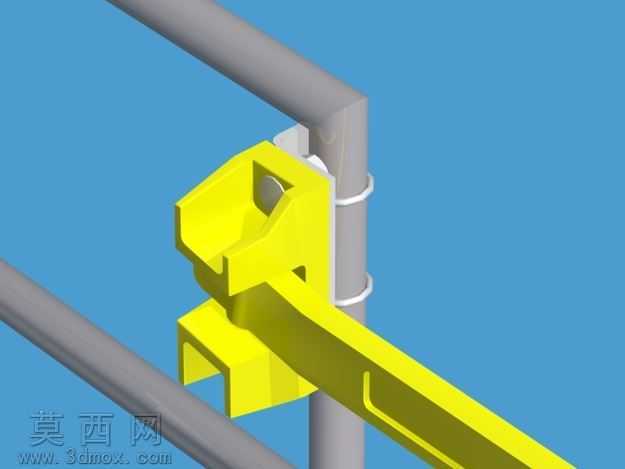

本作品为单管护栏配套的安全门锁紧结构三维建模成果，建模阶段采用参数化特征建模逻辑，先完成护栏圆管基体的基准搭建，以圆管外径为装配基准定位锁座与插销构件的安装位置，保证各部件与圆管的贴合度符合实际装配公差要求。建模过程中对插销主体做了等距减重槽的阵列特征设计，在保证构件结构强度的前提下减少材料用量，同时优化视觉观感；锁座部分还原了双螺栓紧固的细节结构，预留的螺栓孔位与护栏圆管的安装面做了贴合处理，避免装配时出现干涉问题。渲染阶段采用哑光工业漆材质体系，护栏主体使用深灰色磨砂金属材质，模拟工业护栏常用的喷塑工艺质感，表面添加细微的颗粒粗糙度参数还原真实喷塑层的漫反射效果；插销与锁座部分使用醒目的亮黄色警示漆材质，调高材质的色彩饱和度与轻微反光度，既符合工业安全防护构件的警示色规范，也能清晰区分活动部件与固定基体。结构设计上采用横向插拔的锁紧逻辑，插销与门侧固定座做了铰接限位设计，插拔行程经过合理测算，既保证门体关闭时插销能完全插入对侧锁座实现可靠锁紧，也避免行程过长导致操作费力；锁座上的固定螺栓采用内六角圆柱头结构，还原工业紧固件的标准形态，插销与锁座的接触端面做了微小倒角处理，既提升插拔操作的顺滑度，也避免尖锐边角带来的安全隐患。设计思路围绕工业场景安全防护的实际需求展开，兼顾结构可靠性、操作便捷性与视觉警示性，整体结构无冗余部件，所有构件均可通过常规机加工或型材裁切工艺实现生产，适配各类单管护栏的安全门加装需求，可直接用于安全防护设施的方案展示、装配模拟与生产参考。
