带法兰安装座的工业起重吊钩三维设计

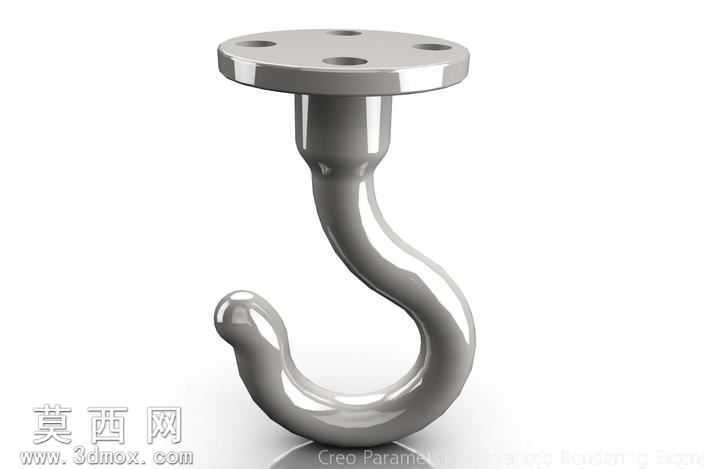

本作品为工业用带法兰安装座的起重吊钩三维设计，整体采用一体化结构设计思路，建模过程依托三维参数化建模软件完成，通过扫描混合特征构建吊钩的核心钩体曲面，确保钩身过渡曲线平滑流畅，既符合力学承重的应力分散要求，也兼顾了工业构件的外观质感。建模阶段首先绘制顶部法兰安装盘的基准草图，精准定位四个均匀分布的安装孔位，保证安装时的同轴度与连接稳定性，法兰盘与钩身的衔接位置采用渐变圆弧过渡结构，避免直角结构带来的应力集中问题，提升构件整体的承重抗形变能力。钩身部分从与法兰连接的直段开始，沿着预先规划的承重曲线逐步扫描生成曲面，钩尖位置做了圆润收头处理，既防止尖锐边缘造成吊装绳索磨损，也避免日常使用中的磕碰划伤。材质渲染阶段采用金属镀铬材质效果，还原工业五金件的亮面金属质感，通过调整材质的反射率、粗糙度参数，模拟出金属构件表面的高光与漫反射效果，搭配柔和的环境光影，让模型整体呈现出真实的金属零件视觉效果，法兰盘的平面、钩身的弧面在光影下自然过渡，清晰展现出各个结构的轮廓细节。结构设计上充分考虑吊钩的实际使用场景，法兰盘的厚度、钩身的截面直径都按照常规小吨位吊装承重需求做了参数化设定，钩身的弯曲弧度经过反复调整，确保吊装时绳索能够自然滑入钩身承重位置，不会出现滑脱风险，同时钩体的整体重心与法兰安装中心保持同轴，避免安装后出现偏载问题。建模过程中对所有特征做了参数化关联，后续可根据实际承重需求快速调整法兰盘尺寸、安装孔间距、钩身截面直径、弯曲弧度等参数，适配不同的安装场景与承重要求，模型曲面经过连续性检查，不存在破面、重叠面等问题，可直接用于后续的工程图导出、3D打印验证或者装配模拟使用。
