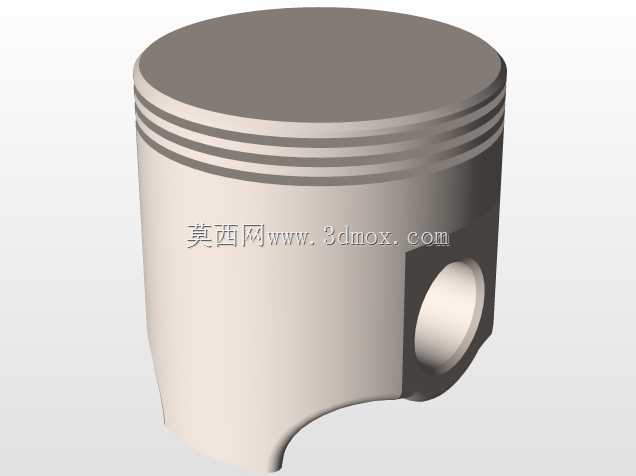

内燃机活塞头结构三维建模设计

　　活塞头作为内燃机往复运动核心部件，直接参与燃烧室做功过程的能量转换，其结构合理性直接决定动力输出效率、运行可靠性与整机使用寿命。从实际应用场景来看，这类活塞头广泛适配小排量通用汽油机、小型柴油机以及部分特种动力设备，在通用发电机组、园林机械、小型农用动力设备、摩托类动力单元中都能见到同结构部件的应用，工作过程中需要承受燃烧室内瞬时高温高压燃气的冲击，同时在缸套内完成高频往复直线运动，还要配合活塞环完成燃烧室密封、热量传导的核心功能。

　　从结构设计思路来看，活塞头顶部采用平面式燃烧室结构，这种结构的优势在于加工工艺性好，压缩比控制精度更容易保证，适合小排量动力设备的量产加工需求，顶部平面的平面度公差需要控制在严格范围内，避免高温燃气冲蚀密封面造成漏气问题。头部环带区域设计有多道环槽结构，分别对应气环与油环的安装位置，气环槽用于安装压缩环，主要作用是密封燃烧室与曲轴箱之间的间隙，阻止高温高压燃气下窜，同时将活塞头吸收的燃烧热量传导至缸套壁，再通过冷却系统带走热量；油环槽则用于安装刮油环，在活塞下行过程中刮除缸套壁上多余的润滑油，避免机油窜入燃烧室造成积碳、烧机油等故障，环槽的宽度、深度以及槽侧的平面度都有严格的公差要求，保证活塞环安装后能正常随缸壁形变量做张合动作，不会出现卡滞、窜气问题。

　　活塞裙部的型线设计采用了微椭圆变截面结构，这是考虑到活塞工作时受热膨胀量不均匀的特性，活塞销孔方向的金属堆积量更大，热膨胀量高于垂直销孔方向，常温下将裙部加工成椭圆结构，长轴垂直于活塞销孔方向，工作温度升高后裙部膨胀趋近正圆，能保证裙部与缸套壁之间的配合间隙均匀，既不会出现间隙过大造成的敲缸异响，也不会因为间隙过小导致活塞卡滞在缸套内。销孔部位采用了加厚加强结构，用于安装活塞销连接连杆小头，将燃烧做功产生的推力传递给连杆，进而带动曲轴旋转输出动力，销孔内部设计有高精度的配合面，同时预留了卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮伤缸套内壁。

　　从安装边界尺寸来看，活塞头的外径尺寸需要与对应缸套的内径做分组选配，配合间隙根据材质不同控制在合理范围内，铝合金材质的活塞头因为热膨胀系数更大，配合间隙会略大于铸铁活塞；活塞头部的总高度需要满足上止点时不碰气门、下止点时不脱出缸套的行程要求，环带位置的排布需要保证活塞在上止点时，所有活塞环都不会滑出缸套上部的磨损区域，避免环片卡滞断裂；销孔的中心高度、孔径尺寸需要与对应连杆小头的尺寸、活塞销的外径匹配，保证连杆摆动过程中不会与活塞裙部内侧发生运动干涉。在实际建模过程中，需要重点关注各部位的圆角过渡设计，尤其是环槽根部、销孔与裙部连接位置，这些区域是应力集中高发区，合理的圆角过渡能有效降低工作应力，避免活塞在高频交变载荷下出现疲劳开裂问题，同时还要考虑壁厚的均匀性，避免壁厚差异过大造成受热不均，引起局部热变形过量影响正常工作。
