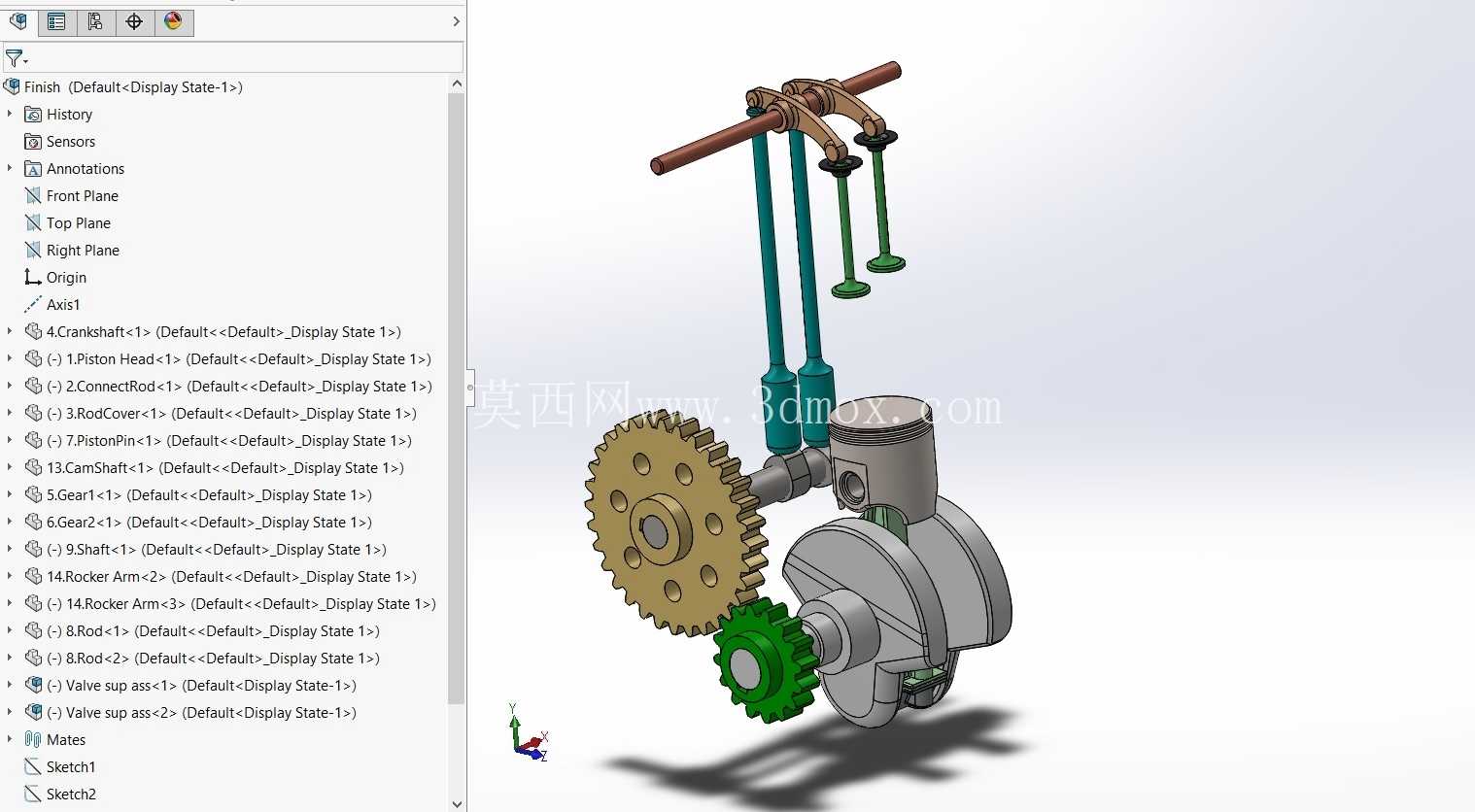

单缸发动机配气与曲柄连杆机构三维结构

这套单缸发动机结构模型完整还原了内燃动力核心的运动传递逻辑，覆盖从配气端到动力输出端的全部核心运动部件，可直接用于小型动力设备的结构原理验证、教学演示以及初始方案的结构校核工作。在小型通用动力领域，这类单缸结构广泛应用于园林机械、小型发电机组、农用植保机具、迷你摩托以及便携作业设备上，其结构紧凑度、零件可靠性直接决定了整机的维护周期与动力输出稳定性。

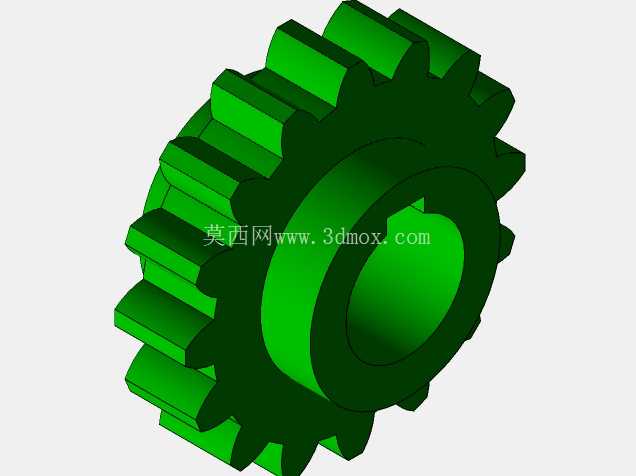

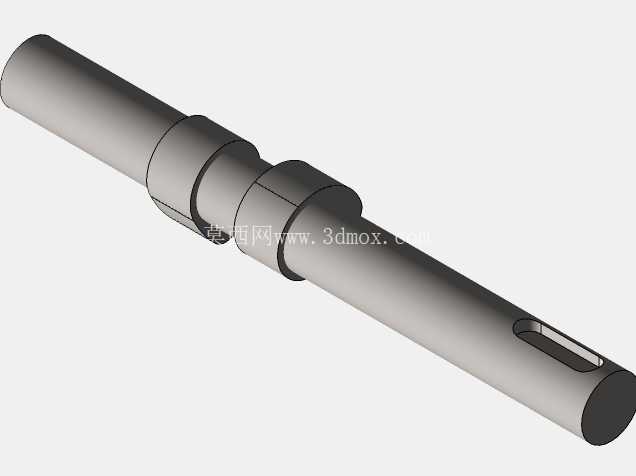

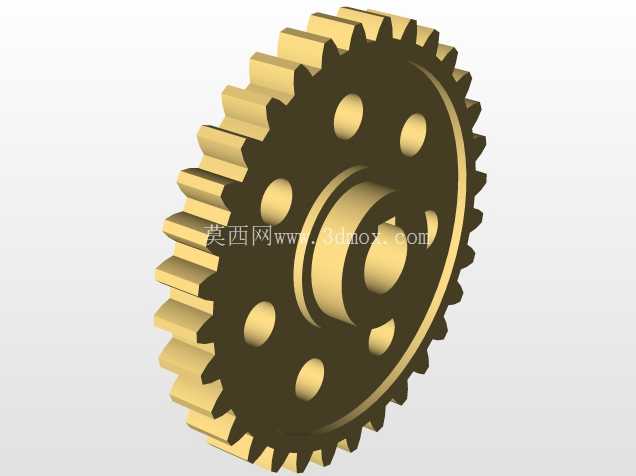

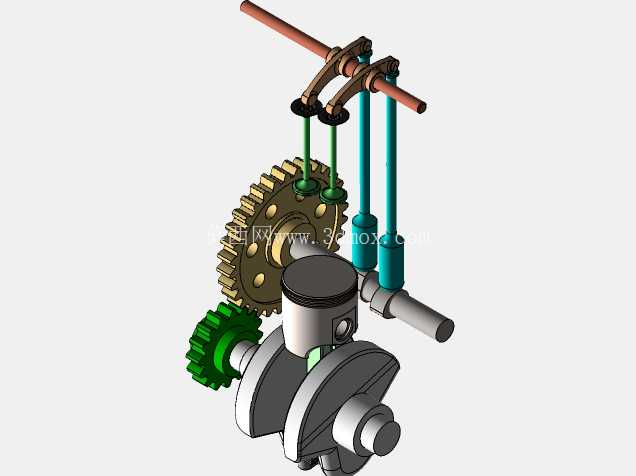

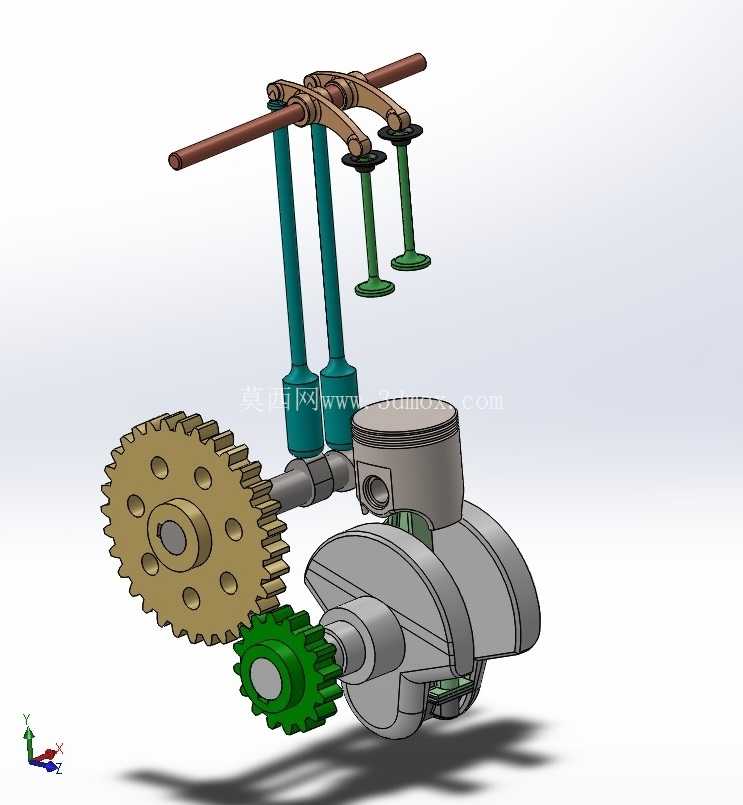

从结构布局来看，模型完整呈现了曲柄连杆机构与顶置气门配气机构的联动关系：下部的曲轴组件通过连杆与活塞连接，活塞在气缸套内做往复直线运动，曲轴端部集成的正时小齿轮与大直径从动齿轮啮合，完成转速的匹配减速，同时将动力传递至上部的凸轮轴结构，驱动摇臂组件完成进排气门的定时开闭。整套传动链的齿轮啮合间隙、连杆大头与曲轴曲柄销的配合公差、气门杆与气门导管的同轴度要求，都在模型的装配约束中做了对应还原，能直观看到不同工况下各部件的运动干涉边界。

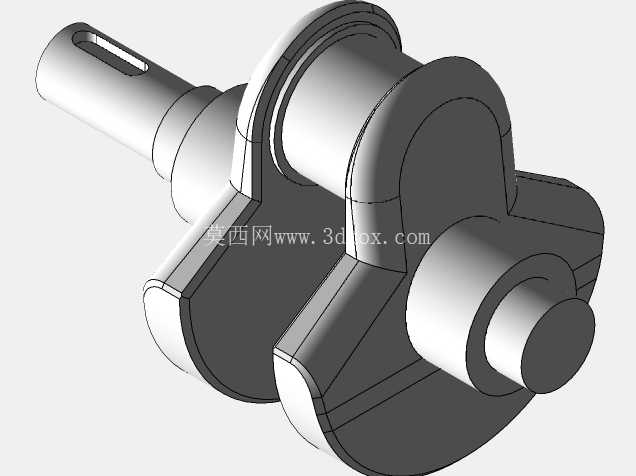

设计层面上，这套结构优先考虑了小型动力设备的轻量化需求：曲轴采用整体式曲柄平衡块设计，抵消活塞往复运动产生的一阶惯性力，降低整机运行振动；齿轮组采用不同齿宽的直齿圆柱齿轮，兼顾传动效率与正时传动的精准度，避免配气相位偏差导致的动力损失；气门组件搭配了独立的气门弹簧保持结构，保证气门在高速往复运动中能及时回位密封，同时摇臂的杠杆比经过匹配，确保气门升程满足进气充量与排气顺畅度的要求。

安装边界方面，整套机构的核心安装基准为气缸体的结合面，曲轴两端的轴承安装位、齿轮室的配合止口、气缸盖与缸体的连接螺栓孔位都在模型中做了明确的结构呈现，可直接用于校核外围附件比如化油器安装位、消音器连接位、启动机构接口的布局合理性。在实际工程应用中，这类结构的三维建模能提前验证运动行程：活塞在上止点与下止点的位置不会与气门发生碰撞，曲轴旋转过程中平衡块不会与缸体内壁、连杆杆身发生剐蹭，齿轮啮合的侧隙处于合理区间，避免物理样机试制阶段出现运动卡滞、零件磨损过快的问题。

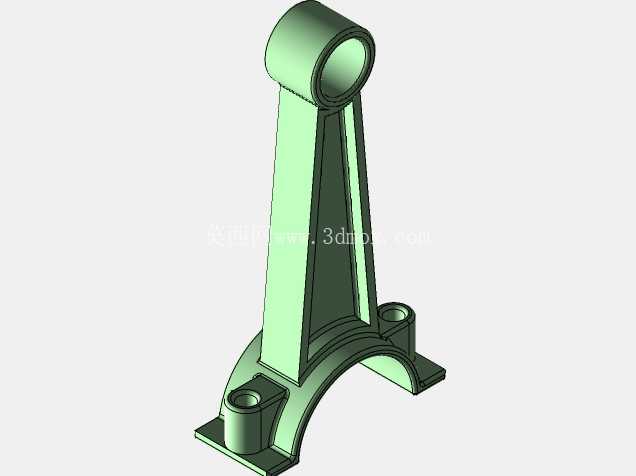

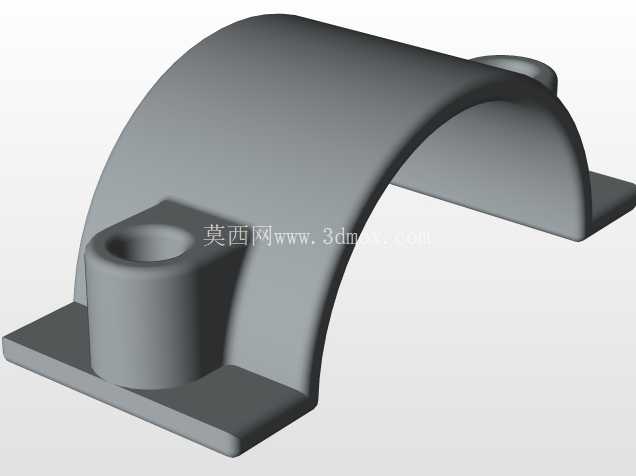

对于结构设计从业者而言，这套模型可直观展示四冲程发动机的核心运动逻辑：曲轴旋转两周，活塞完成进气、压缩、做功、排气四个行程，凸轮轴通过齿轮传动以曲轴一半的转速旋转，驱动摇臂按时开启关闭进排气门，完成工作循环的配气动作。各部件的连接方式也还原了实际工程中的装配逻辑：活塞销连接活塞与连杆小头，连杆大头通过剖分结构与曲轴曲柄销配合，气门杆穿过气缸盖的导管孔与摇臂端部接触，弹簧套在气门杆外部提供回位力，这些细节都能为小型动力设备的改型设计提供直接的结构参考，尤其是在做紧凑型动力布局时，可参照这套结构的零件排布方式，压缩整机的轴向与径向尺寸，适配不同安装空间的设备需求。
