L型角件静载荷应力分布仿真分析

　　本次仿真分析的对象为设备安装场景中常用的L型直角支撑角件，这类零件广泛应用于工业设备机架拼接、自动化生产线工位辅件固定、小型机电设备壁挂安装、仓储货架层板支撑等场景，是机械装配环节中承担垂直载荷传递、连接面姿态保持的核心基础零件，其结构强度直接决定了整套连接结构的承载上限与长期运行可靠性。

　　从实际工况出发，这类角件的安装边界具备明确的约束特征：竖直段通过腰型安装孔与竖直基准面完成螺栓锁紧，约束位置覆盖腰型孔的全周接触区域，限制该区域所有平动与转动自由度，完全模拟实际螺栓预紧后安装面的贴合约束状态；水平段为承载工作面，实际使用中会承接来自上方被支撑件的垂直向下均布载荷，同时在被支撑件存在偏载的工况下，角件折弯处会承受额外的弯矩作用，这也是这类L型支撑件最容易出现应力集中、甚至发生塑性变形失效的核心位置。

　　从结构设计思路来看，该角件采用等厚薄板折弯成型工艺，竖直段开设的长圆形腰型孔，是为了适配安装现场的孔位偏差，允许安装时在竖直方向进行一定范围的位置调整，降低配对安装面的加工精度要求，减少现场配钻、铰孔的工作量；水平段开设的阵列小孔，一方面用于被支撑件的螺栓固定，另一方面可通过孔位排布适配不同安装尺寸的配套零件，提升零件的通用适配性。折弯处采用大圆弧过渡设计，而非直角折弯，核心目的是缓解折弯位置的应力集中效应，避免载荷作用下折弯根部出现应力峰值超过材料屈服强度的情况，同时大圆弧折弯也能降低钣金折弯工序的加工难度，减少折弯处出现微裂纹的工艺风险。

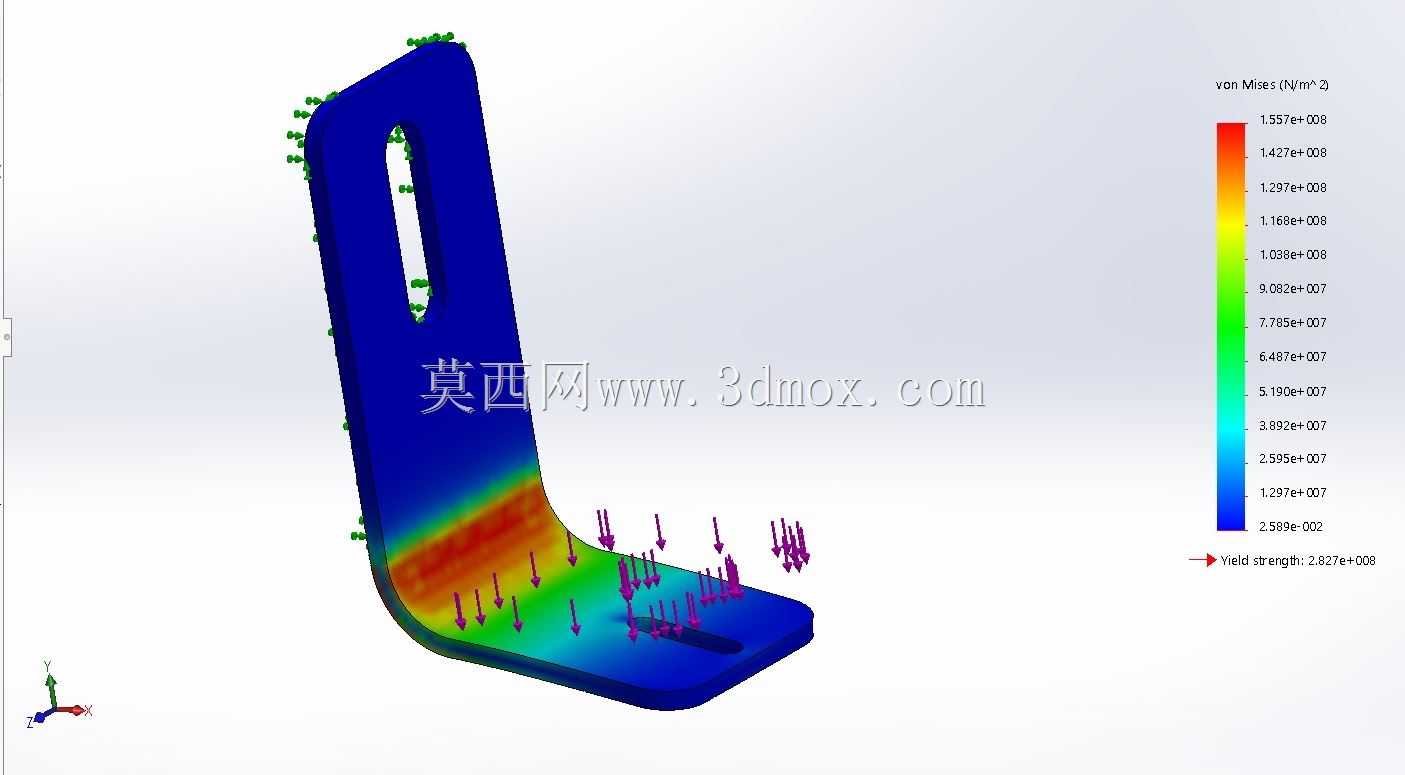

　　从仿真结果的应力云图可以直观看到，载荷施加后应力的分布规律完全符合材料力学中悬臂梁受弯的应力特征：竖直段靠近约束的上部区域应力水平极低，整体处于低应力弹性状态；水平段远离折弯位置的外端区域，因弯矩作用较小，应力值同样处于较低区间；应力最高的区域集中在折弯圆弧的内侧位置，该区域同时承受压应力与弯矩带来的剪切作用，是整个零件的强度薄弱点，云图中该区域的应力峰值未超过常用Q235冷轧钢板的屈服强度，说明在当前设定的载荷条件下，零件不会发生塑性变形，满足长期承载的使用要求。

　　在实际选型应用中，这类角件的外形尺寸需要匹配安装空间的边界要求：竖直段的高度需要覆盖安装基准面的有效固定区域，保证至少两颗螺栓的锁紧间距，避免单螺栓固定带来的转动风险；水平段的长度需要匹配被支撑件的安装接触面宽度，保证支撑面的接触面积足够，避免局部压强过大导致被支撑件表面出现压痕；零件的厚度需要根据目标承载值进行匹配，常规轻载场景下采用3mm厚度冷轧板即可满足要求，重载场景下则需要提升板厚或者在折弯处增加加强筋结构，进一步提升结构的抗弯截面模量。

　　这类仿真分析的核心价值，是在零件开模或者批量加工前，通过虚拟工况验证结构设计的合理性，替代部分物理样机的破坏性试验，提前识别应力集中的风险位置，针对性调整折弯半径、板厚、孔位距离折弯处的边距等参数，在保证结构强度满足要求的前提下，尽可能减少材料用量，降低零件的加工成本，同时避免实际使用中出现角件折弯断裂、安装孔变形撕裂等失效问题，保障整套连接结构的运行稳定性。
