抓斗传动用直齿圆柱齿轮结构

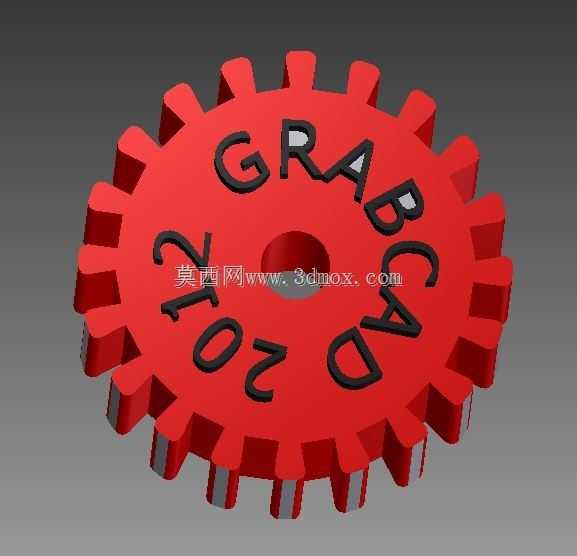

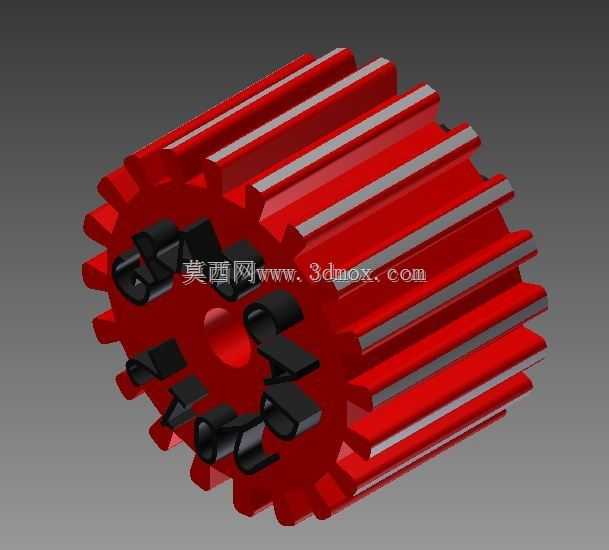

　　散货装卸场景里，抓斗作为起重机核心取物装置，其开合机构的传动可靠性直接决定作业效率，这款直齿圆柱齿轮正是抓斗传动链里的核心啮合零件，主要承担开合驱动过程中的扭矩传递作用，适配港口、矿山、料场的桥式起重机、门式起重机配套抓斗的减速传动环节，能在多粉尘、变载荷的作业环境下保持稳定的动力输出。从结构设计来看，这款齿轮采用直齿渐开线齿形，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿工艺直接成型，无需额外的螺旋角铣削工序，加工难度低于斜齿轮，后期维护更换时的配做成本也更低，适配抓斗这类需要定期检修易损件的作业设备。齿轮端面设计有均匀分布的内嵌式卡槽结构，这类卡槽并非减重设计，而是用来和抓斗开合机构的驱动架做周向定位，相比普通平键连接，

　　多卡槽的周向固定方式能分散大扭矩下的键槽应力，避免频繁正反转切换时出现键槽崩裂的问题，毕竟抓斗作业时需要频繁完成闭合抓料、提升、开斗卸料的动作，传动齿轮每一次作业循环都会经历正反向载荷切换，普通单键连接的应力集中点很容易在交变载荷下出现疲劳失效。齿部参数设计上，齿顶高系数取标准值1，顶隙系数取0.25，啮合时的重合度能满足抓斗低速重载的传动需求，不会出现单齿啮合占比过高导致的齿面压溃问题；齿面没有做额外的修形处理，因为抓斗传动的线速度普遍低于2m/s，属于低速重载传动场景，齿向修形带来的降噪、均载收益极低，反而会增加加工成本，直齿的无轴向力特性也能简化支撑轴承的选型，只需选用深沟球轴承就能承受径向载荷，

　　无需额外配置承受轴向力的角接触轴承，降低整个传动箱的结构复杂度。从安装边界来看，齿轮内孔为光孔配合端面卡槽定位，安装时不需要做轴向的花键配合，直接套装在驱动轴上后通过端面压盖锁紧即可，轴向定位的台阶尺寸预留了足够的压盖安装空间，不会出现装配干涉；齿轮的齿顶圆直径、齿宽尺寸都匹配常规抓斗开合减速器的内腔尺寸，替换旧件时不需要调整箱体的轴承座位置，也不需要修改相邻传动齿轮的中心距，能直接完成备件替换。实际作业过程中，这款齿轮啮合时的载荷沿齿宽方向均匀分布，因为直齿结构不存在螺旋角带来的轴向分力，支撑轴不会受到额外的轴向窜动作用力，能延长两端支撑轴承的使用寿命；齿根的过渡圆角采用标准圆弧过渡，避免淬火处理时出现应力集中裂纹，

　　齿面硬度满足中等载荷冲击的使用要求，能应对抓斗抓取大块矿石、废钢时的瞬时过载冲击，不会出现断齿故障。很多现场检修人员在更换抓斗传动齿轮时容易忽略齿侧间隙的调整，这款齿轮的齿厚公差预留了合理的侧隙范围，即使在低温环境下作业，齿部材料冷缩也不会出现卡齿问题，同时合理的侧隙也能储存少量润滑脂，在粉尘较大的作业环境下，即使润滑脂混入少量粉尘颗粒，也不会出现齿面剧烈磨损的情况，能适应抓斗设备露天作业、润滑维护不及时的工况。另外齿轮端面上的卡槽位置做了倒角处理，装配时能快速和驱动架的凸台对位，不需要反复调整齿轮的周向角度，能缩短现场检修的停机时间，对于港口这类连续作业的场景来说，减少停机时间就意味着更高的装卸效率。齿部的端面边缘也做了小倒角，避免装配时相邻齿轮啮合出现齿顶磕碰，也能去除滚齿加工后留下的毛刺，防止毛刺脱落进入啮合区造成齿面压伤。整体结构没有多余的复杂设计，所有结构特征都服务于抓斗低速重载、频繁正反转、维护便捷性的实际需求，没有为了外观增加不必要的工艺结构，完全从工业现场的实际使用、加工、维护角度出发完成结构设计，能适配多数中小型抓斗的开合传动机构的备件替换与新机设计选型。
