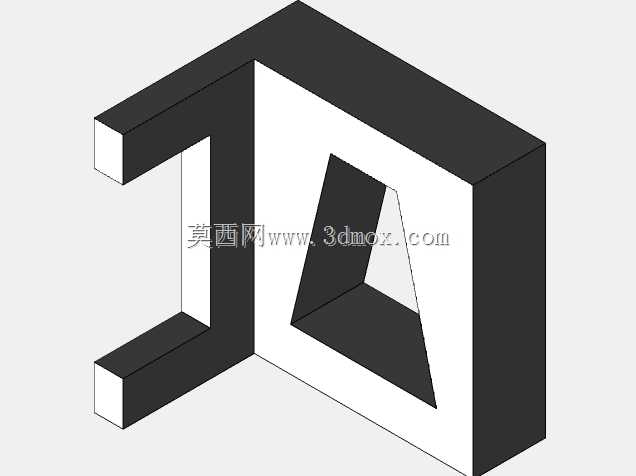

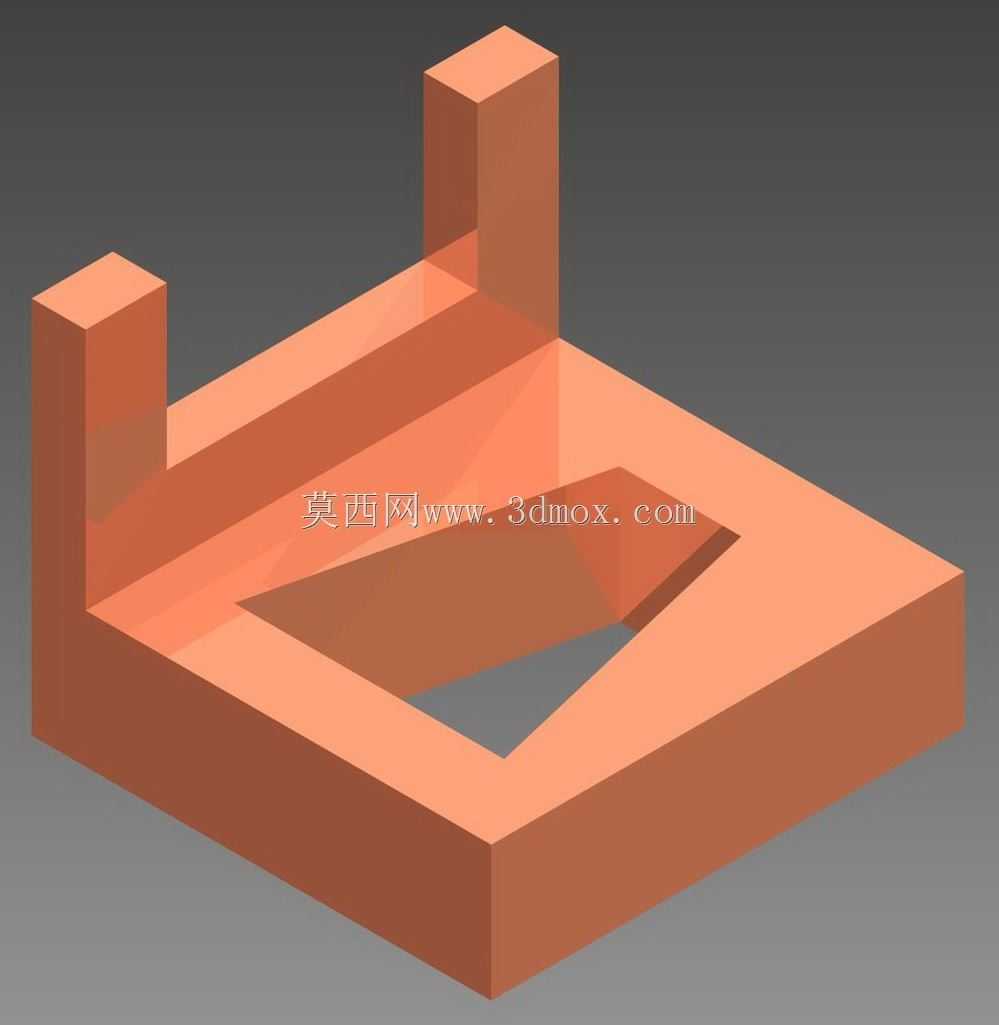

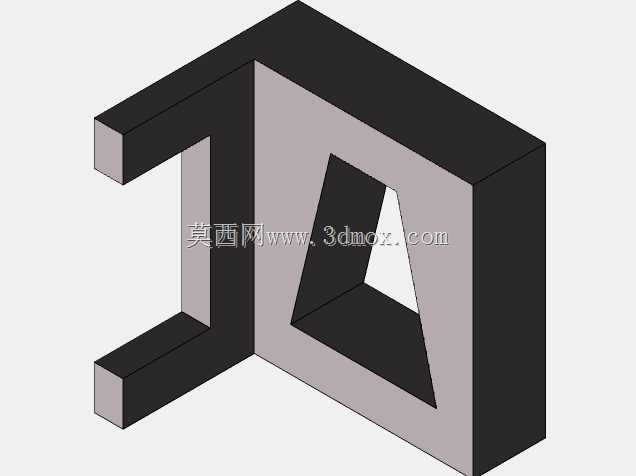

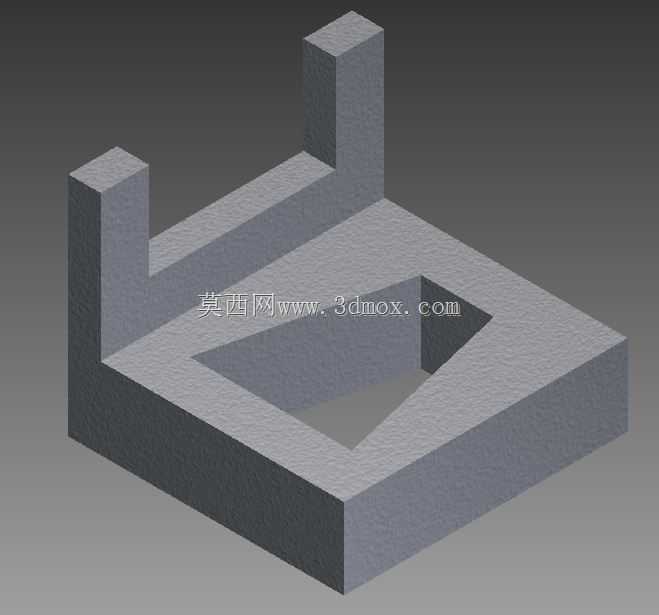

  在工装夹具、小型滑台以及需要直线往复导向的轻型机械结构里,这类燕尾式导向构件是非常常见的基础功能件,很多做非标设备的工程师在搭建小行程滑动工位时,第一时间会考虑这类结构,相比直线导轨加滑块的组合,它的加工门槛更低,不需要额外采购标准件,直接在基体上铣削成型就能实现导向功能,在低速、轻载、对导向精度有中等要求的工位上适配性极强。从结构本身来看,这个构件采用一体式铣削成型的基体设计,主体是带中空减重腔的方形基座,两侧向上延伸出带燕尾斜面的导向立壁,两个立壁的内侧斜面共同构成燕尾导向的配合面,和对应的燕尾滑台块配合时,斜面既能承担垂直方向的承载,又能限制水平方向的窜动,不需要额外加装压块就能实现双向限位,

  这也是燕尾结构沿用多年的核心优势——单结构同时实现导向与两个方向的限位,零件数量少,装配环节的累计误差更容易控制。设计这类构件的时候,首先要考虑的是配合面的斜度选择,常规轻型工况下选用55度的燕尾夹角是行业内比较通用的选择,斜度过大会导致滑动阻力陡增,手动调节的工位操作起来会非常费力,斜度过小则会降低结构的抗颠覆力矩能力,滑台伸出较长时容易出现卡滞甚至脱开的问题。其次是基座上的中空腔设计,这个结构不是单纯为了减重,在很多装配场景里,这个空腔可以用来容纳驱动丝杆的螺母座、行程开关的布线或者润滑脂的存储槽,不需要在基座外侧额外加装走线槽或者润滑结构,让整个滑动单元的结构更紧凑。从安装边界来看,这类构件的基座底面是完整的安装基准面,

  设计安装孔位时通常会在基座的四个角布置沉头孔,沉头孔的深度要保证螺栓锁紧后头部不高出基准面,避免安装时出现基面不平导致导向面扭曲的问题;两侧导向立壁的外侧不需要做额外的加工,只要保证内侧配合面的粗糙度达到Ra1.6就能满足滑动要求,加工时可以采用粗铣留0.2mm余量,再通过精铣或者平磨保证斜面的角度精度和平面度,两个导向斜面的平行度公差要控制在0.02mm以内,否则滑台配合时会出现松紧不一的情况,长时间运行还会出现不均匀磨损。实际应用中,这类构件常被用在机床的小刀架进给单元、工装夹具的微调滑台、检测设备的试样定位工位上,比如小型台式钻床的工作台进给结构,很多就是采用这种一体式燕尾导向结构,操作工人转动进给手轮时,

  燕尾结构能保证工作台沿着固定直线方向平稳进给,不会出现左右偏移,钻削小孔时的位置精度完全能满足加工要求。还有一些非标自动化设备里的挡料工位,需要挡块在小行程内往复移动定位工件,采用这种燕尾结构不需要采购昂贵的线性导轨,直接用45号钢调质后铣削成型,配合面涂抹润滑脂就能实现长时间稳定运行,维护成本也很低,出现磨损后只需要通过配刮斜面或者加装调整塞铁就能恢复配合间隙,不需要整体更换构件。在建模过程中,要特别注意燕尾斜面和基座底面的垂直度要求,以及两个立壁的对称度,很多新手建模时容易忽略斜面的拔模方向,导致加工出来的零件配合面出现反向斜度,装配时根本无法滑入;另外立壁和基座连接的位置要做R0.5-R1的圆角过渡,避免铣削加工时应力集中导致转角处崩裂,同时也能减少热处理时的变形风险。如果是用于经常需要调节的工位,还可以在其中一个立壁上加工调整塞铁的安装槽,通过楔形塞铁来调整燕尾配合的间隙,补偿长期运行产生的磨损量,延长整个构件的使用寿命,不需要因为磨损就重新加工整套导向副。
