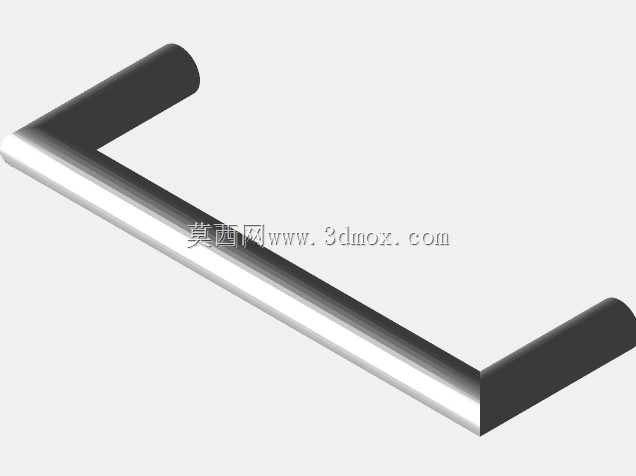

工业设备用U型方柄握持固定结构件

　　这类U型方柄结构在工业场景里的应用覆盖范围极广，小到各类箱式设备的舱门启闭握持，大到工装夹具、检测台架的手动操作施力部件，都能见到同构型的构件，核心作用是给操作人员提供稳定的施力支点，同时兼顾部件安装后的结构刚性，避免长期受力出现形变松脱。从实际使用场景来看，这类方柄常被用在车间现场的各类移动式工具柜、设备检修门、小型工装的推拉操作位，部分需要手动开合的防护挡板、物料周转架的推拉端也会选用这类结构，相比外露式的圆管把手，它的安装贴合度更好，不会在安装面外突出过多结构，减少车间内人员通行、物料转运时的勾挂风险。

　　设计这类构件的时候，首先要考虑的是握持段的人机工程尺寸，横向握持段的直径需要匹配成年操作人员的手掌握持围度，过细会导致施力时压强过大产生硌手感，过粗则会让手掌无法完全包覆，降低施力的稳定性，两端向下弯折的支腿长度需要匹配安装面的厚度，同时预留出足够的握持间隙，保证手掌能顺利穿入握持段与安装面之间的空间，不会出现卡手的情况。支腿末端的结构做了圆弧收边处理，不是生硬的直角裁切，一方面是避免安装时锐边划伤安装人员，另一方面也能在插入安装孔的时候起到导向作用，降低装配对位的难度。

　　从结构强度的设计逻辑来看，整个构件采用一体弯折成型的工艺，没有额外的焊接拼接点，避免了焊缝位置长期受交变载荷出现开裂的问题，横向握持段和两侧支腿的过渡位置做了大圆弧过渡，不会出现应力集中的薄弱点，在操作人员施加推拉、抬升作用力的时候，载荷能顺着圆弧面均匀传递到两侧的支腿安装位，不会在弯折位置出现应力断裂的隐患。安装边界上，两侧支腿的中心距需要和安装面上的预留安装孔位完全匹配，支腿的外径和安装孔的配合公差选用过渡配合，既不会因为间隙过大导致安装后出现晃动感，也不会因为过盈量太大导致装配时需要强行敲击，破坏构件表面的防护层。

　　实际选型使用的时候，还要考虑使用场景的载荷情况，如果是用在重型工装架的推拉位，需要对应调整构件的管壁厚度，保证单人施加最大推力的时候不会出现弯折形变，如果是用在电气柜舱门这类轻载场景，常规壁厚就能满足使用需求。另外这类构件的表面处理一般会做哑光喷砂或者镀铬处理，一方面提升表面的耐磨性能，长期握持摩擦不会出现掉漆锈蚀的问题，另一方面哑光表面不会在车间照明环境下产生强光反射，避免晃到操作人员的视线影响操作安全。

　　很多设计人员在建模这类构件的时候容易忽略支腿末端的安装定位结构，实际上支腿插入安装孔后，需要在安装面的背面加装固定垫片或者锁紧螺母，所以支腿末端需要预留足够的螺纹段长度，保证锁紧结构能完全咬合，不会出现锁不紧的情况，同时支腿和安装面接触的位置可以增加一个小的定位台阶，安装的时候台阶面贴紧安装面外壁，能直接控制构件的安装深度，不需要反复调整突出高度，提升装配的一致性。还有一个容易被忽略的细节是握持段的表面粗糙度，不能做的过于光滑，否则手上沾有切削液、油污的时候容易打滑，需要控制在合适的粗糙度范围，或者增加细微的防滑纹理，但纹理不能过深，否则容易积攒油污灰尘，增加日常清洁的难度。
