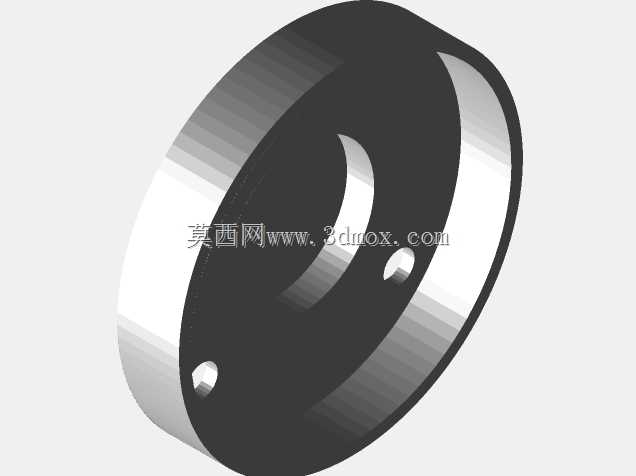

带安装孔位的盘式油封端盖结构

　　在各类旋转轴系的密封防护场景中，这类盘式油封端盖是应用极广的基础零部件，常见于减速机输出轴端、电机轴承室外侧、泵类设备轴伸位置，核心作用是为腔体内部的油封提供稳定的安装定位基准，同时封堵腔体端面，阻挡外界粉尘、水汽进入润滑腔，也避免腔体内的润滑油向外渗漏。从结构设计来看，该零件采用圆盘式主体结构，中心开设适配油封外径的沉台槽，三个均匀分布的通孔为安装固定孔，孔位排布遵循圆周等分原则，保证安装后受力均匀，不会出现单侧压紧导致的油封偏磨问题。设计时首先要匹配对应安装腔体的止口尺寸，端盖的外圆直径需要和腔体端面的定位止口形成小间隙配合，保证装配后端盖与轴系的同轴度，避免油封唇口出现偏心磨损，大幅缩短密封件使用寿命。

　　三个安装孔的孔径需要适配对应规格的连接螺栓，孔位的中心圆直径要和腔体上的螺纹孔位置完全对应，装配时螺栓需采用对角分次拧紧的方式，避免端盖平面出现翘曲，导致密封面贴合不严。中心的沉槽深度需要匹配所选油封的厚度，沉槽的内径要和油封外径形成过渡配合，保证油封压装后不会随轴转动，同时沉槽的底面需要加工出足够的平面度，为油封的端面提供平整的支撑，避免油封受压后出现变形。这类端盖的厚度设计需要兼顾结构强度和安装空间限制，过薄会导致装配拧紧时出现变形，过厚则会占用过多轴端空间，甚至和旋转部件发生干涉。在实际选型应用中，这类端盖常搭配骨架油封使用，端盖安装完成后，油封的唇口贴合在旋转轴的表面，形成动态密封面，端盖本身则作为油封的承载基座，

　　同时和腔体端面之间加装密封垫片，实现静态端面密封。在三维建模过程中，这类零件需要重点保证各特征的同轴度要求，中心沉槽、端盖外圆、安装孔位的位置度公差需要控制在合理范围内，建模时优先采用旋转特征生成主体圆盘结构，再通过圆周阵列生成三个安装孔，最后切除中心的油封安装沉槽，特征树逻辑清晰，后续修改尺寸参数时可以快速调整适配不同规格的轴系需求。从安装边界来看，端盖的外侧平面需要预留足够的螺栓扳手空间，保证装配时螺栓可以顺利拧紧，内侧沉槽的边缘需要做小倒角处理，避免压装油封时划伤油封的外圈橡胶层，安装孔的两端也需要做倒角，去除加工毛刺，避免螺栓装配时出现卡滞。在不同的应用场景下，这类端盖的材质选择也有区别，

　　常规工况下采用灰铸铁材质即可满足强度和减震需求，有防腐要求的场景可以采用不锈钢或者铝合金材质，部分低压低速的工况下也可以采用工程塑料材质降低成本。建模时需要注意各加工面的余量预留，比如和腔体配合的止口外圆、和油封配合的沉槽内圆、和密封垫片贴合的端面，都需要标注对应的加工精度要求，非加工面可以保留铸造或者模锻的原始表面。这类零件虽然结构简单，但是直接影响整套轴系的密封可靠性，一旦端盖出现变形或者孔位偏差，很容易导致油封偏磨、润滑油渗漏，严重时还会导致轴承缺油损坏，因此设计时需要充分考虑装配公差、受力变形、加工工艺性等多方面因素，不能仅按照理论尺寸绘制而忽略实际加工和装配的误差影响。在实际装配场景中，这类端盖的安装顺序通常是先将油封平稳压入端盖的中心沉槽内，注意压装时要保证油封端面和沉槽底面完全贴合，不能出现倾斜，然后在端盖和腔体的结合面放置适配厚度的密封垫片，再将端盖套在轴端对准腔体上的螺纹孔，穿入连接螺栓后对角均匀拧紧，拧紧力矩要符合对应螺栓的规格要求，避免力矩过大导致端盖开裂或者螺栓滑牙。
