机器人竞赛金字塔搭建游戏场地装置

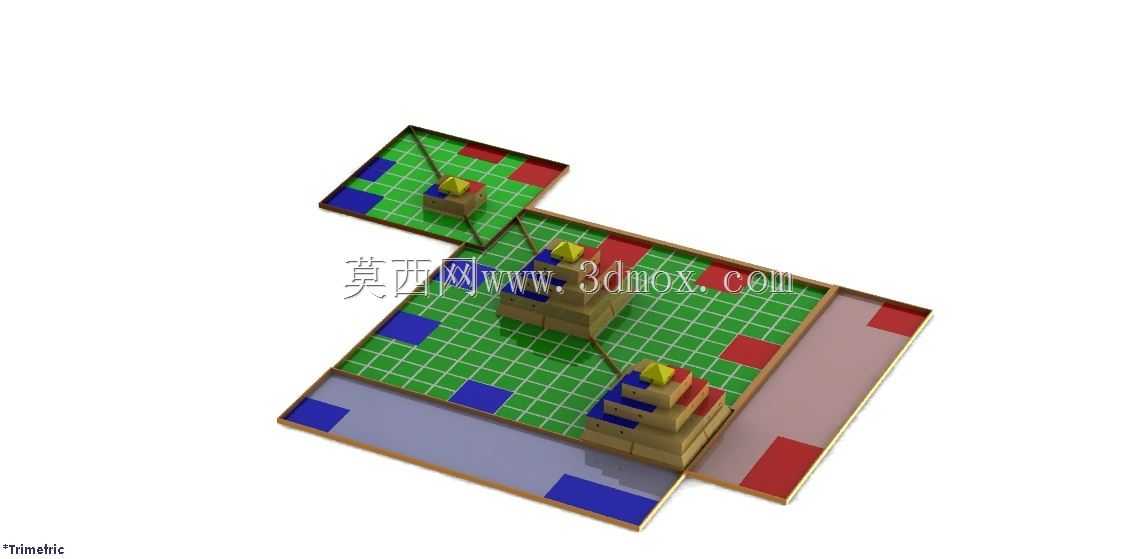

　　这套场地装置是面向机器人竞技任务开发的专用作业平台，核心用途是为轮式或小型足式竞技机器人提供标准化的金字塔搭建任务作业环境，可直接用于青少年机器人赛事、高校工程训练机器人实训、机器人结构功能验证等场景。整个场地采用模块化拼接式结构设计，主体承载面为带网格刻度的硬质平板，网格刻度间距统一，能够为机器人的视觉定位、路径规划提供明确的坐标参考，避免无标识场地带来的定位偏差问题。承载面板边缘设置有凸起的限位边框，边框高度控制在15mm，既可以防止竞赛过程中机器人意外冲出场地边界，也不会对机器人的越障动作、物料取放造成干涉。场地内划分了三个独立的金字塔搭建工位，每个工位对应一套分层堆叠的积木式搭建物料，物料块采用不同色彩做功能区分，

　　蓝色块为基座定位块，红色块为层间定位块，金色块为塔顶标识块，不同色块的尺寸公差控制在±0.2mm，保证机器人夹爪取放时的配合精度，不会出现卡滞或间隙过大导致的搭建坍塌问题。三个工位之间通过倾斜的过渡坡道连接，坡道表面做了防滑纹理处理，摩擦系数设定在0.6-0.8区间，能够适配常规橡胶轮机器人的爬坡需求，坡道两侧同样设置有限位挡边，防止机器人爬坡过程中侧滑掉落。场地侧边预留了宽度200mm的起始待命区，该区域表面为哑光浅灰色，无网格标识，作为机器人赛前放置、初始定位的专用区域，待命区与主作业面之间设置有可快速拆卸的启动挡板，赛事启动前挡板升起隔离待命区与作业区，启动后挡板落下，机器人即可进入主场地执行搭建任务。

　　设计过程中充分考虑了不同规格竞技机器人的适配性，整个场地的总安装边界控制在1800mm×1200mm的矩形范围内，所有工位的搭建中心点间距统一为600mm，符合常规小型竞技机器人的作业半径覆盖要求，不需要机器人做大范围的长距离移动即可完成全流程搭建任务。场地的支撑结构采用可折叠式金属支脚，支脚高度可在50mm-100mm区间调节，能够适配不同平整度的桌面或地面安装环境，支脚底部设置有防滑橡胶垫，防止机器人高速移动过程中场地出现滑移错位。所有拼接模块之间采用快拆式卡扣连接，不需要额外工具即可完成场地的组装与拆卸，收纳时可将所有面板、坡道、支脚拆分堆叠，整体收纳体积仅为组装状态的1/5，方便赛事转运与日常存放。在功能设计上，

　　这套场地不仅可以完成金字塔搭建的标准任务，还可以通过调整物料块的摆放位置、增减坡道模块，拓展出物料搬运、路径巡线、障碍规避等多种竞技任务场景，适配不同类型的机器人实训与竞赛需求。场地表面的网格线采用耐磨UV印刷工艺，经过上千次机器人轮组碾压后不会出现脱落或模糊问题，长期使用仍能保持清晰的定位参考效果。搭建工位的物料定位槽深度为3mm，能够保证物料块放置后不会被机器人运行产生的气流或轻微震动带偏，同时又不会因为槽深过大导致机器人夹爪无法顺利抓取物料。整个场地的所有边角都做了R5的圆角处理，没有尖锐突出结构，避免实训或竞赛过程中对操作人员、机器人本体造成磕碰损伤。从结构验证的角度来看，这套场地的建模过程中充分考虑了实际加工的工艺性，所有平板部件均可采用常规亚克力或PVC板材切割加工，支脚、卡扣等结构件可采用3D打印或注塑工艺批量生产，加工成本可控，组装难度低，不需要专业的安装人员即可快速完成部署。针对机器人视觉识别的需求，场地不同功能区域的色彩对比度做了专门优化，作业区的绿色网格面、待命区的浅灰色面、物料块的红蓝金三色之间的色差值均大于50，能够被常规的机器视觉摄像头准确识别，不会出现色彩混淆导致的任务判断错误。
