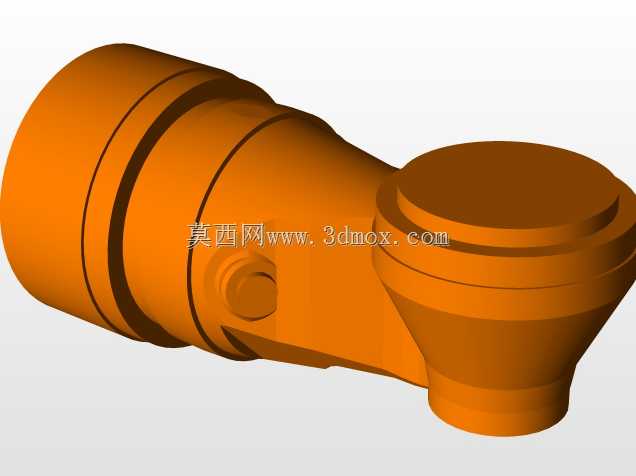

库卡KR16工业机器人配套电控柜体设计

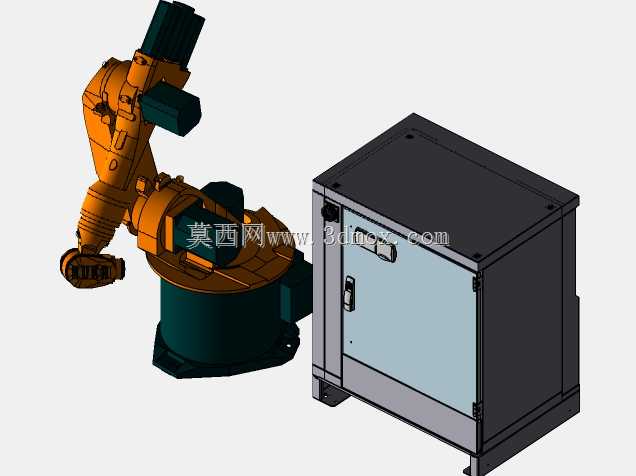

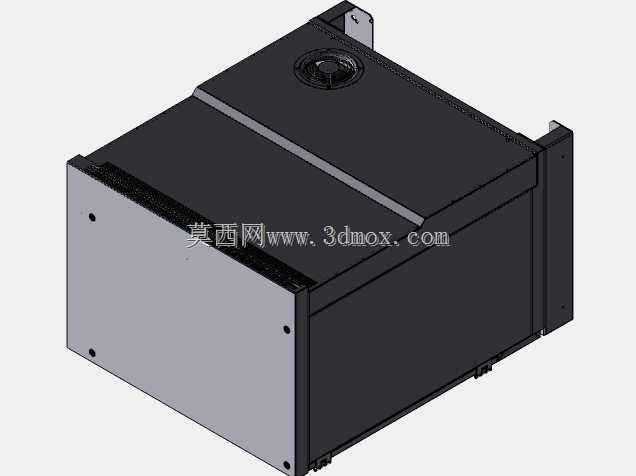

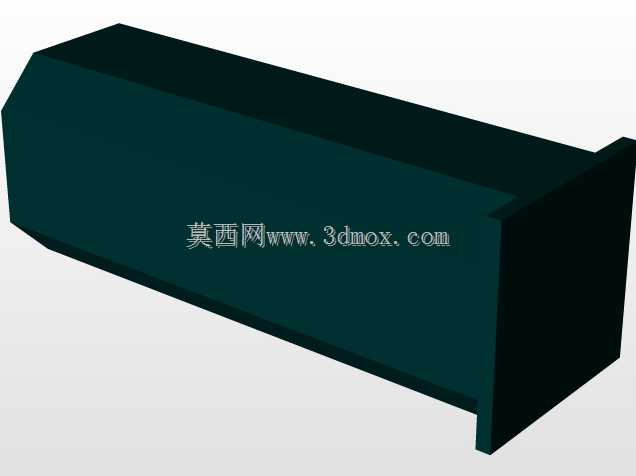

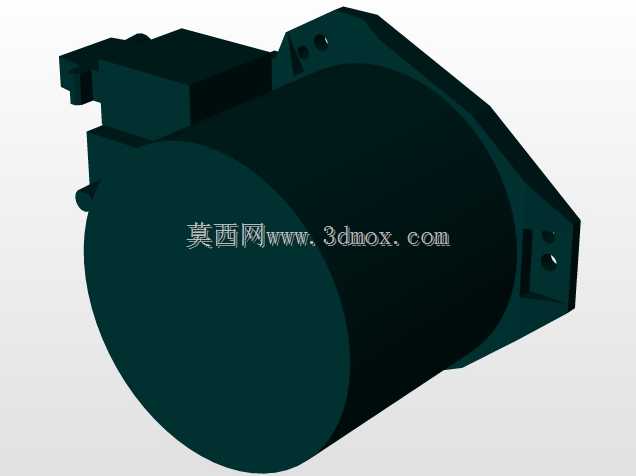

　　在汽车零部件焊接、3C电子装配、小件物料码垛这类需要重复定位精度稳定在±0.05mm以内的工位上，六轴工业机器人的落地应用从来不是单一本体就能完成整套作业，配套的电控柜体是承载运动控制算法、伺服驱动模块、IO信号交互、安全回路逻辑的核心载体，这套三维设计完整还原了KR16负载等级六轴机器人与配套电控柜的装配关系，能直接用于产线布局阶段的空间干涉校验、安装基座定位、外围走线规划工作。从实际产线部署的角度看，这类16kg负载级别的六轴机器人，作业半径通常覆盖1.6米左右的环形区间，配套电控柜的摆放位置需要避开机器人运动包络线的同时，还要预留足够的开门维护空间——柜门前至少要留出600mm的操作距离，方便运维人员检修驱动模块、更换滤波元件、排查接线端子故障，柜体底部的安装脚座需要和地面预埋的膨胀螺栓点位匹配，四个固定孔的孔位偏差不能超过2mm，否则后续柜内接线拉扯会带来额外的应力，长期运行容易出现接线端子松脱的问题。设计过程中首先要匹配机器人本体的走线需求，本体到电控柜之间的动力线缆、编码器线缆、安全信号线缆的弯曲半径不能小于线缆直径的10倍，所以在柜体侧面的线缆进线口位置，特意预留了带橡胶护圈的穿线孔，位置距离地面高度300mm，刚好匹配机器人底座出线口的高度，能减少线缆的弯折角度，延长高柔性拖链线缆的使用寿命。柜体本身采用上下分层的结构设计，上层区域安装运动控制器、伺服驱动器这类发热量大的元件，顶部预留了散热风扇的安装位，

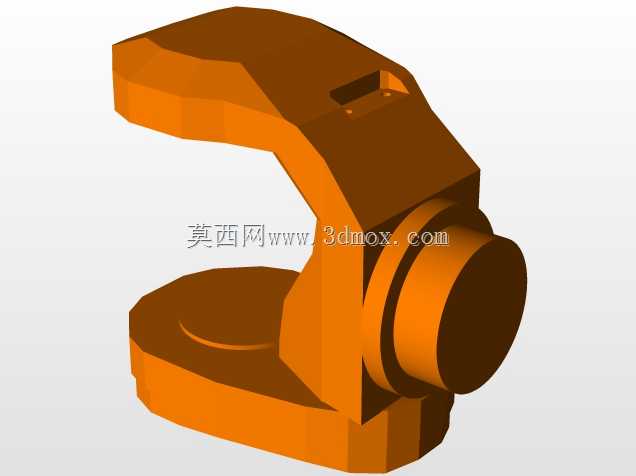

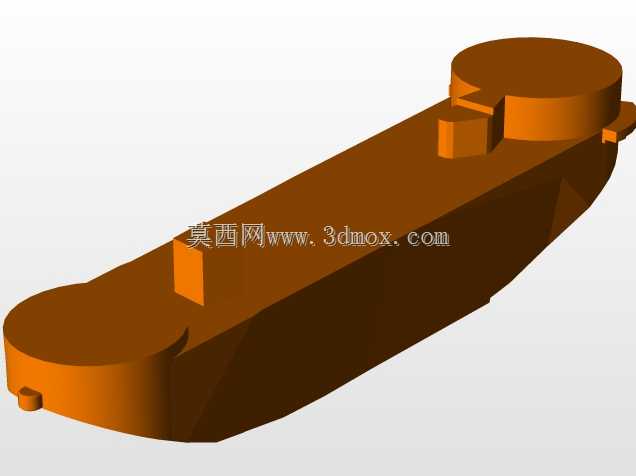

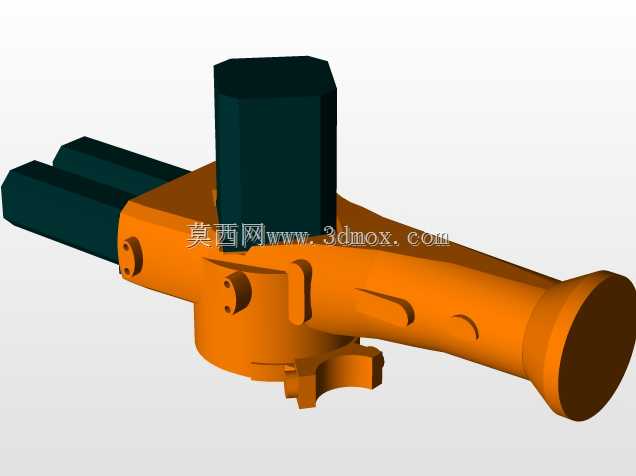

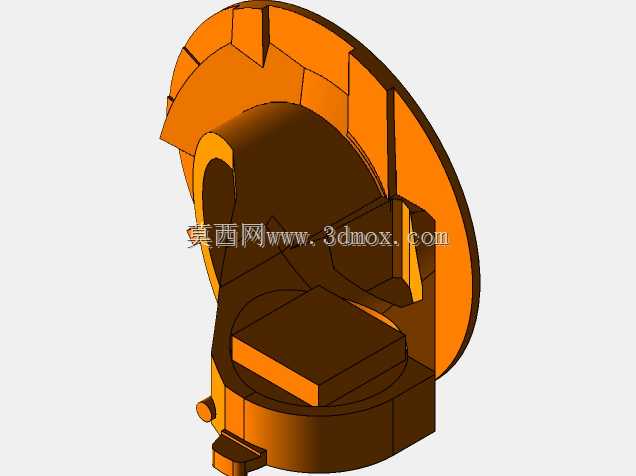

　　配合柜体侧面的通风滤网形成对流散热通道，保证柜内温度在持续高负载运行时不会超过45摄氏度，避免电子元件因为过热出现报警停机；下层区域安装接线端子排、开关电源、安全继电器这类低压元件，和上层的高压驱动区域做了物理隔离，减少强电信号对编码器反馈信号的电磁干扰，避免机器人运行过程中出现位置漂移、信号误触发的问题。机器人本体的关节结构设计上，六个关节的转动限位都做了明确的结构硬限位，除了软件层面的软限位保护，J1关节底座位置的机械挡块能限制本体回转角度在±180度以内，避免大角度回转时扯断内部走线；J2、J3关节的平衡缸结构匹配了16kg负载下的重力平衡参数，即使在断电状态下，大臂也不会因为自重下坠，保障现场调试人员的操作安全；

　　末端J6关节的法兰盘遵循标准ISO 9409-1-50-4-M6安装接口，能直接适配夹爪、焊枪、吸盘这类通用末端执行器，不需要额外做转接法兰的设计，能缩短产线集成的设计周期。在做产线三维布局的时候，很多工程师容易忽略电控柜和机器人本体之间的安全距离，这套模型把两者的装配位置、外形轮廓、运动包络都做了1:1的还原，导入到产线整体装配中就能直接做干涉检查：比如机器人在做最大范围回转运动时，肘部关节会不会和柜体边角发生碰撞，线缆在机器人全姿态运动时会不会出现拉扯、剐蹭的问题，提前规避现场安装时才发现空间不足需要重新打地基、移柜体的问题。另外柜体的门板设计采用了内嵌式门锁，门锁的突出高度不超过5mm，不会在人员巡检时发生勾挂，

　　门板和柜体之间的密封胶条能达到IP54的防护等级，适配车间内有少量粉尘、切削液飞溅的作业环境，不需要额外做柜体的外防护结构。机器人底座的安装孔位采用圆周分布的8个M16螺栓孔，和地面预埋的安装钢板匹配时，需要保证安装面的平面度误差不超过0.2mm/m，否则机器人长期高速运行会出现底座振动加剧、关节轴承磨损加快的问题，这些安装边界的尺寸在模型里都做了准确的还原，结构工程师在做基座设计时可以直接提取孔位坐标、安装面标高参数，不需要再反复核对样本手册上的二维尺寸，减少尺寸标注错误带来的加工返工问题。从设备选型的角度看，这套16kg负载的六轴机器人适配的场景非常广，不管是小零件的上下料、弧焊作业，还是简单的涂胶、分拣工位，只要末端负载加上工装的总重量不超过16kg，运动惯量在关节允许范围内，都可以用这套模型做前期的方案布局，电控柜的尺寸参数也能帮助电气工程师提前规划柜内元件的排布、线缆的长度计算，让机械和电气的设计工作能并行开展，缩短整个项目的设计周期。
