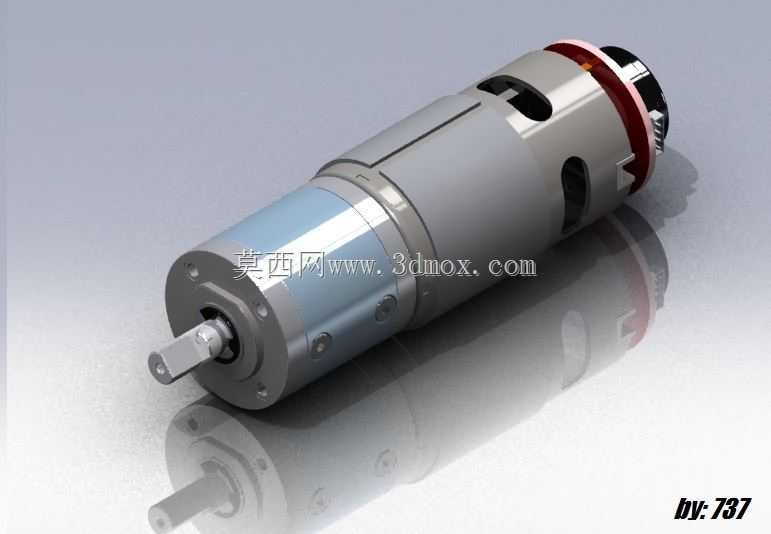

inova行星减速直流有刷电机结构

　　这款带行星减速结构的直流有刷动力单元，在小型自动化设备、民用电动器具、小型传动机构里的应用覆盖面极广，从桌面级小型输送线的驱动辊动力源，到家用智能小家电的执行端动力，再到小型医疗设备的进给驱动，都能见到同结构产品的身影。区别于无刷直流电机的驱动逻辑，有刷结构的直流驱动不需要额外搭配驱动板即可实现基础的调速与正反转控制，对于成本控制严格、控制逻辑简单的设备场景来说，这种结构的动力单元能大幅降低电控部分的设计复杂度，减少整机的BOM成本，同时后期维护的门槛也更低，普通的设备运维人员不需要掌握复杂的驱动参数调试，仅通过调整供电电压即可实现输出转速的线性调节。

　　从结构设计逻辑来看，这款产品将有刷直流电机的本体与行星减速箱做了一体化集成设计，电机本体的输出轴直接与减速箱的一级太阳轮连接，省去了额外的联轴器连接环节，既压缩了整体的轴向安装尺寸，也避免了联轴器连接带来的传动间隙与同轴度误差问题。行星减速结构的内齿圈与减速箱外壳做了一体化嵌装设计，三个行星轮通过销轴均匀分布在行星架上，每一级减速的传动比分配都经过扭矩匹配计算，既保证高速级的齿轮强度能承受电机输出的高转速低扭矩输入，也让低速级的行星架输出端能匹配设备需要的低转速大扭矩输出需求。电机本体的外壳采用了拉伸铝壳结构，表面预留的通风槽能在电机持续运转时将内部绕组产生的热量通过铝壳快速散出，避免长时间高负载运转下绕组温升过高导致的绝缘层老化问题，延长电机的连续工作寿命。

　　输出端采用了D型切面的输出轴设计，这种轴端结构不需要额外加工键槽，安装传动轮或者连接负载的时候，仅通过顶丝锁紧即可传递额定扭矩，对于小型设备的安装空间来说，D型轴的加工难度更低，装配的时候也不需要对准键槽位置，能提升产线的装配效率。减速箱前端的安装法兰预留了均匀分布的安装孔位，孔位的中心距与市面通用的小型减速电机安装尺寸完全兼容，设备设计人员在做选型替换的时候，不需要重新修改安装板的孔位设计，直接替换即可完成动力单元的升级或者维护。电机尾部的端盖集成了电刷架与换向器的防护结构，端盖与铝壳之间通过卡扣与螺丝双重固定，既保证电刷磨损后的更换便利性，也能避免日常使用中灰尘、碎屑进入电刷与换向器的接触区域，造成接触不良或者换向火花过大的问题。

　　从安装边界的角度来看，这款一体化减速电机的整体径向尺寸控制在极小的范围内，圆柱形的本体结构让设备在做布局设计的时候，不需要预留异形的安装空间，仅需要按照本体外径预留圆形的安装避让区即可，轴向尺寸根据减速比的不同会有小幅变化，但整体长度远小于分体式电机加独立减速箱的组合长度，对于安装空间局促的小型设备来说，这种紧凑的结构设计能大幅压缩设备的整体体积。在实际选型匹配的时候，设计人员只需要根据负载需要的额定扭矩、工作转速，匹配对应的供电电压与减速比即可，不需要额外计算电机与减速箱的连接匹配参数，一体化的结构已经在出厂前完成了传动效率、噪音、温升的全项测试，能直接装配到设备中使用，减少设计阶段的验证周期。

　　日常运转过程中，有刷结构的换向特性决定了这款动力单元更适合连续运转时长不超过8小时的间歇工作场景，在额定扭矩负载下，电机的运转噪音能控制在较低的水平，不会对周边的工作环境造成噪音干扰。减速箱内部的齿轮采用润滑脂终身润滑设计，正常使用周期内不需要额外添加润滑油，减少了后期的维护工作量。输出轴的轴承位置采用了双轴承支撑结构，能承受一定的径向负载与轴向负载，对于带轮传动、齿轮直连传动的场景都能适配，不会因为径向受力过大导致输出轴弯曲或者轴承过早损坏。
