工业驱动用鼠笼式异步电动机壳体结构

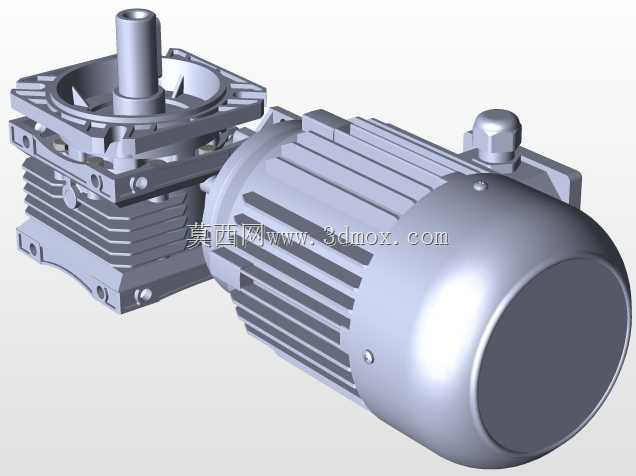

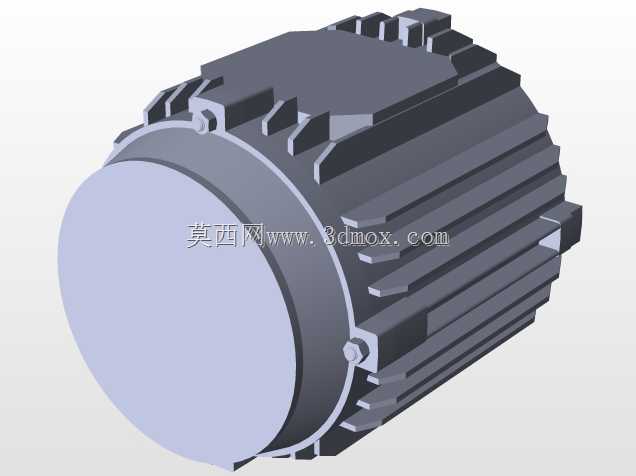

　　在常规工业传动场景里，这类电机壳体对应的动力单元常被配套在输送线辊道驱动、小型机床主轴进给、风机水泵类负载的动力端，属于中小功率段通用工业电机的典型结构，日常在车间生产线、暖通配套设备、轻工加工设备的动力舱里都能见到同结构产品的实际应用。从结构设计逻辑来看，壳体外侧的轴向平行散热筋是整个结构的核心功能设计点，这类平行直筋的排布没有做复杂的曲面造型，一方面是考虑压铸生产时的拔模便利性，铝合金压铸成型时直筋结构的模具抽芯行程短，成型后筋条根部的缩孔缺陷率能控制在较低水平，另一方面轴向排布的筋条可以配合电机尾部的散热风叶，让冷却气流顺着筋条间隙从电机尾端流向输出端，带走定子绕组运行产生的热量，避免绕组温升过高导致绝缘层加速老化。

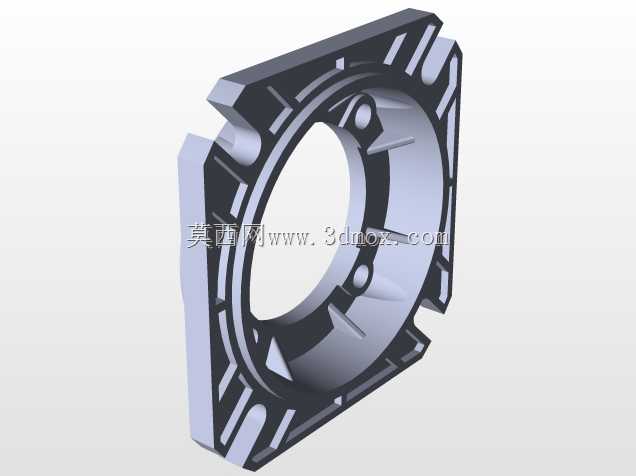

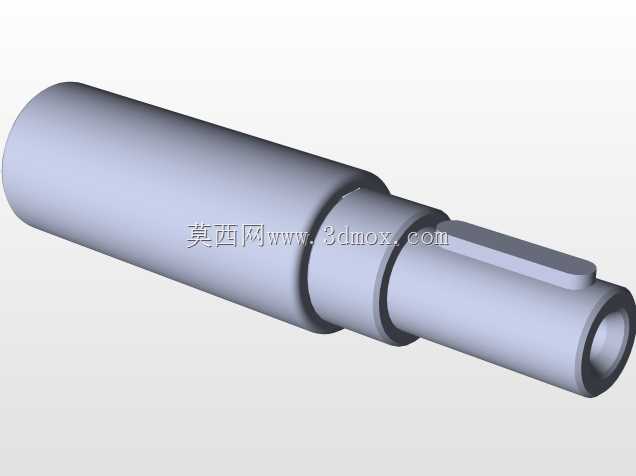

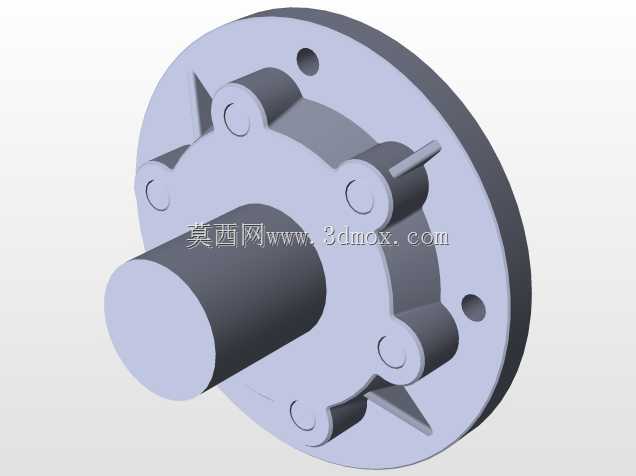

　　壳体上的安装凸台做了局部加厚处理，对应定子铁芯的装配止口位置，加工时止口的同轴度公差需要控制在0.02mm以内，才能保证定子装配后和转子的气隙均匀，避免运行时出现扫膛故障。输出端端盖的配合面做了台阶式止口设计，和壳体端面配合时可以实现径向定位，端盖上预留的轴承室位置需要和轴承外圈做过渡配合，配合公差选k6等级，既可以保证轴承运行时不出现外圈跑圈的问题，也能在后期维护时顺利拆卸端盖，不会因为配合过紧导致轴承室损伤。从安装边界尺寸来看，这类壳体对应的电机底脚安装孔距符合通用工业电机的安装尺寸规范，输出轴的轴伸直径、键槽尺寸也和同功率段的标准电机保持一致，设备选型替换时不需要重新加工安装支架，也不用调整联轴器的对中参数，

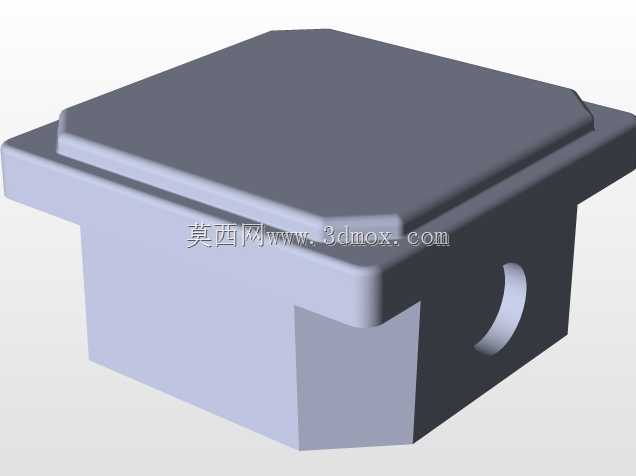

　　能直接替换同规格的老旧电机，降低产线改造的配件适配成本。壳体侧面的接线盒位置做了局部凸起的加强筋，避免接线时螺栓紧固力过大导致壳体开裂，接线盒的进线口预留了标准的管螺纹接口，可以配套防水格兰头，在多粉尘、轻度溅水的车间环境里也能保证接线部位的防护等级达到IP54的要求。实际建模过程中，散热筋的拔模斜度统一取1.5度，筋条的高度和厚度比例控制在5:1，既保证足够的散热面积，也不会因为筋条过高导致压铸时出现充型不满的问题，端盖和壳体配合的端面预留了0.1mm的密封胶槽，装配时打密封胶后可以有效防止外界的粉尘、水汽进入电机内部，延长轴承和绕组的使用寿命。这类结构的电机在额定负载下连续运行时，壳体表面的温升可以控制在70K以内，

　　满足B级绝缘的温升要求，不需要额外加装外部冷却装置就能适配大多数常规工业负载的运行需求，在轻工制造、物流输送、暖通配套等行业的通用设备上适配性极强，建模时所有的安装尺寸、配合公差都参考了实际量产电机的加工参数，结构细节完全符合实际生产的工艺要求，没有出现无法落地的理想化设计结构。
