普克萨多帕马尔款暗装式柜门拉手结构

　　做家具结构设计快十二年，经手的柜类开合部件方案没有一百也有八十，最容易被忽略却直接影响终端使用体验的，恰恰是柜门拉手这类看似不起眼的小部件。这次做的这款嵌入式暗拉手，最早是对接高端定制柜体项目时提的需求——当时客户明确要求所有柜面不能有外凸构件，避免老人小孩通行时磕碰，同时要保证开合施力的顺畅度，不能出现抠手、打滑的问题。

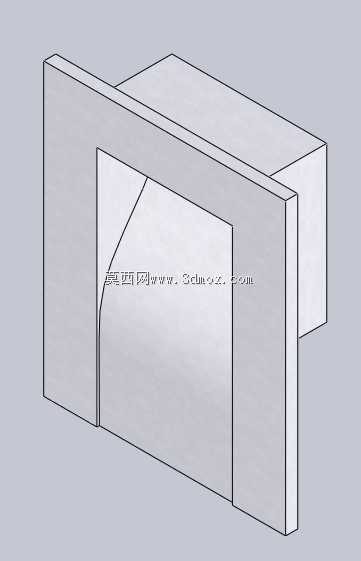

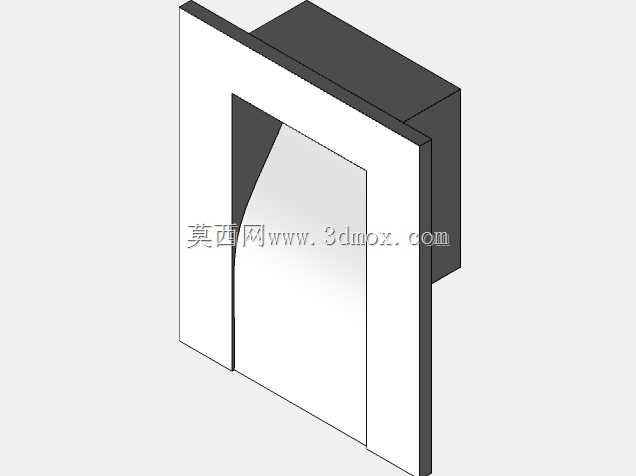

　　先从安装边界说起，这款拉手适配的是18mm厚度的常规柜体门板，安装时需要在门板对应位置开出60mm宽、54mm深的嵌入式槽位，槽位公差控制在±0.2mm以内，既保证拉手嵌入后和门板表面齐平，不会出现凸起刮蹭衣物的情况，也不会因为间隙过大出现晃动异响。很多新手设计师做嵌入式拉手时容易犯的错，是只考虑拉手本身的外形尺寸，忽略了安装时的让位空间：这款拉手的背部做了2mm的内收让位，安装时不需要在门板背面额外扩孔，常规的柜门铣槽设备一次走刀就能完成槽位加工，不需要二次返工，能有效降低车间的加工工时。

　　从功能特性上看，这款拉手采用内凹弧面的施力设计，手指伸入的空间做了15度的斜角过渡，边缘全部做了R1.2的圆角处理，不会出现尖锐棱边割手的问题。之前测过不少同类型暗拉手，要么内凹深度不够，成年人手指伸进去只能搭住边，开关厚重柜门时根本发不上力；要么内凹角度太直，冬天戴薄手套操作时会卡手套边缘。这款的内凹深度做了12mm，指腹接触的位置刚好贴合人体指节的自然弯曲弧度，不管是平开门柜还是上翻门柜，施力时都能找到稳定的受力点，开关柜门的手感很扎实，不会出现打滑脱力的情况。

　　设计思路上，这款拉手没有做多余的装饰线条，整体是方正的外轮廓，和现在主流的极简风、工业风定制柜体适配度很高。外框的壁厚做了2.5mm，保证日常频繁开合不会出现变形断裂，之前做过疲劳测试，模拟10万次开合施力后，拉手的形变量不到0.1mm，完全能满足家用柜体十年以上的使用周期。和明装拉手比，这种嵌入式结构的优势很明显：没有外凸的构件，走廊、过道旁的窄柜装这种拉手，不会勾住过往行人的背包、衣物，有孩童的家庭也不用担心孩子跑动时磕碰受伤；做卫生的时候也没有清洁死角，抹布一抹就能擦过柜面，不会像明装拉手那样积灰留垢。

　　实际应用场景里，这款拉手除了用在常规的衣柜、橱柜门板上，也适配抽屉面板、榻榻米侧开面板，甚至是嵌入式设备的检修门面板。之前有个项目是做办公空间的文件柜，用这款拉手装在对开钢柜门上，因为表面齐平，文件柜并排摆放时不会出现拉手互相干涉的问题，柜门开合角度能开到180度，拿取大尺寸文件盒的时候完全不会被拉手挡住。还有做卫浴柜的项目，这款拉手的结构没有卫生死角，潮湿环境下也不容易积存水渍，搭配防潮门板使用时，清洁维护的成本比明装拉手低很多。

　　很多人觉得小五金件不需要花太多精力做结构验证，实际上这类直接和用户接触的部件，细节上的偏差直接影响整套产品的使用口碑。比如这款拉手的安装固定位，做了两个隐藏式的螺丝孔，安装时螺丝从拉手背部锁入门板，正面看不到任何固定件，不会破坏柜面的整体视觉效果；固定孔位做了长圆孔设计，安装时可以有1mm的微调量，就算车间铣槽的时候有轻微的位置偏差，也能调整到和门板表面完全齐平的状态，不会出现安装歪斜的问题。

　　从加工适配性来说，这款拉手的结构不管是做锌合金压铸、铝合金挤出还是不锈钢冲压，都能顺利脱模量产，不需要做复杂的侧抽芯结构，能有效控制生产端的成本，不会因为结构太复杂导致量产时良率过低。之前和五金厂对接开模的时候，厂方的结构工程师还特意提，这个拉手的壁厚均匀，冷却成型时不会出现缩痕、气孔这类压铸缺陷，表面做阳极氧化或者喷塑处理时，挂点可以设在背部的让位槽里，正面不会留下挂点痕迹，成品的外观一致性很好。

　　做结构设计久了就会明白，好的五金件从来不是靠花哨的外观博眼球，而是在用户注意不到的细节处做足功夫：比如手指接触位置的圆角大小，安装时的公差余量，长期使用的结构强度，和不同柜体的适配性，这些看不见的地方，才是决定产品使用体验的核心。这款嵌入式暗拉手的结构，就是把这些细节都落到了实处，没有多余的设计，每一处结构都是为了实际使用时的顺畅、安全、耐用服务。
