70千克负载万向球输送转移结构

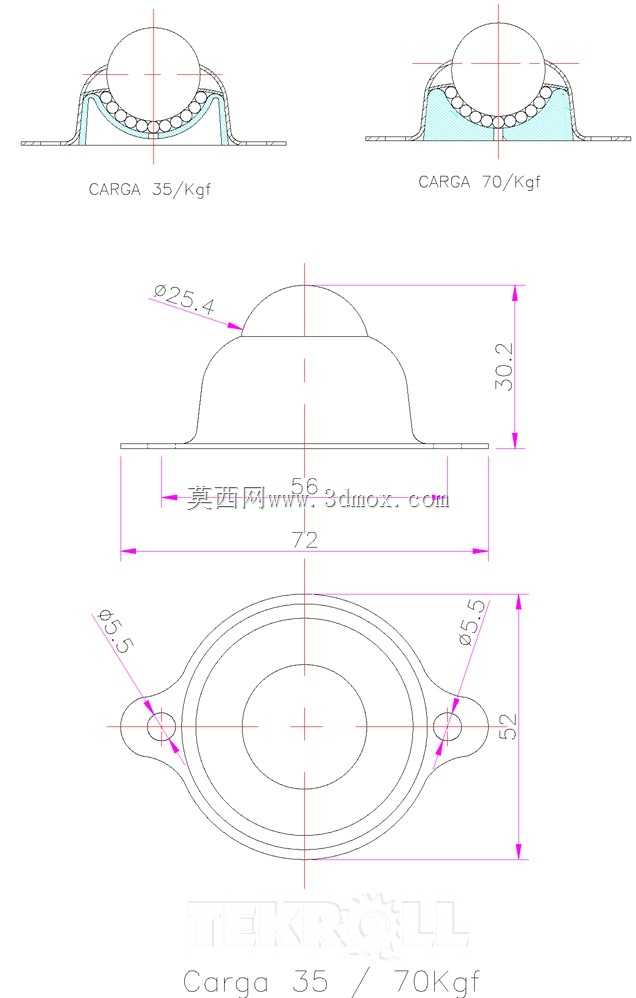

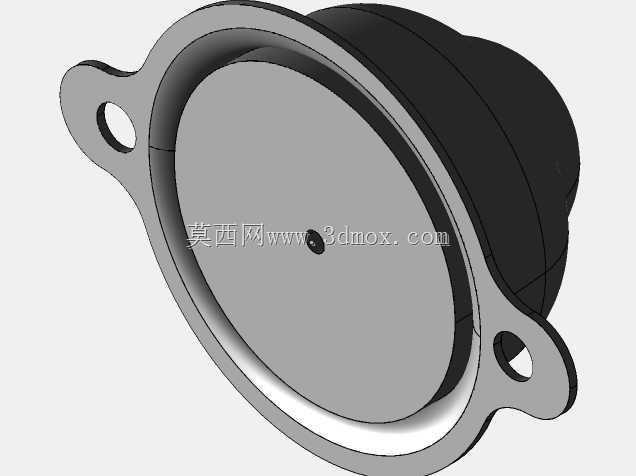

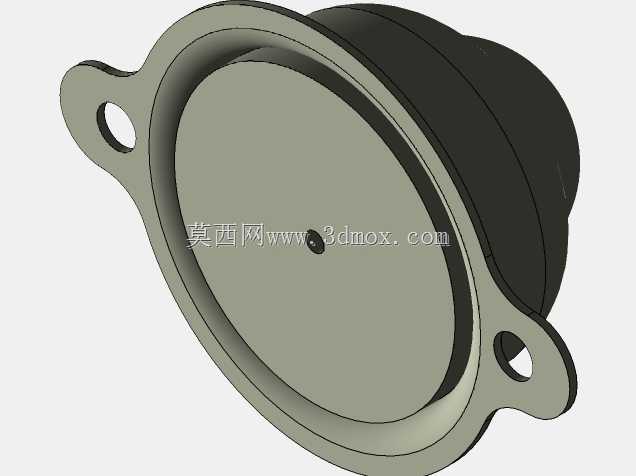

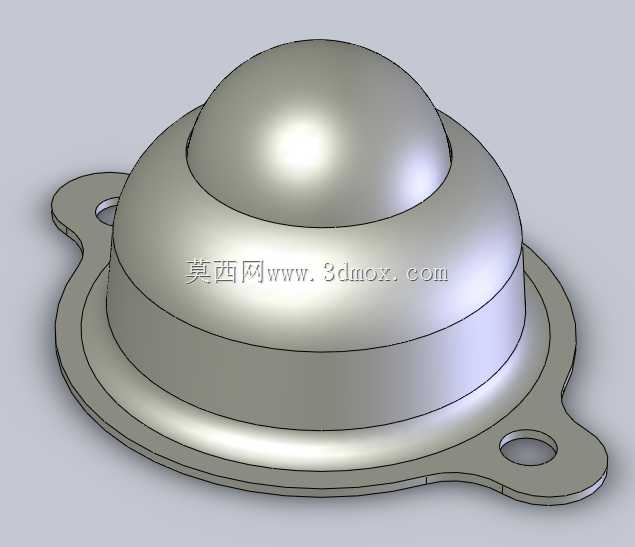

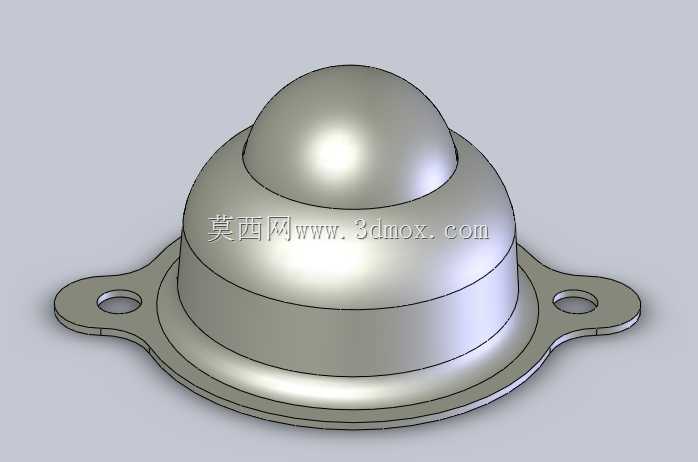

　　这类带安装法兰的万向滚珠结构，常被布置在生产流水线的转接工位、工装板平移台、仓储分拣滑道的过渡段，用来承托底部平整的工装托盘、钣金箱体、包装件完成多方向无阻碍滑移，单颗额定承载70千克的规格，刚好适配电子组装线、轻型家电装配线常见的工装载具重量区间，不需要额外加装动力就能让作业人员轻松推移较重的工件，调整工位间的流转方向。从结构设计来看，主体采用分层式碗状承托壳体，内层包裹主承载钢球，主钢球与壳体之间密布小直径滚珠，将主钢球滑动时的面摩擦转化为滚动摩擦，大幅降低推移阻力，外层法兰做了外翻边设计，两个对称的安装耳预留光孔，可直接通过螺栓固定在型材架或钢板台面上，安装时不需要额外加工沉台，法兰下表面与安装面完全贴合，

　　能分散承载时的局部压力，避免长期受压后安装面出现凹陷变形。主钢球露出壳体顶面的高度经过严格计算，既保证足够的接触面积承托工件底面，又不会因为露出量过大导致工件推移时出现卡滞、跳动，壳体的收口边缘做了圆弧过渡，不会刮蹭工件底部的漆面或者钣金毛刺，日常使用中即使有少量灰尘、碎屑落入球窝，也能顺着壳体下部的预留缝隙排出，避免碎屑卡滞导致滚珠转动不畅。在安装边界上，这类万向球的排布间距需要结合工件底部的刚性来调整，针对刚性较好的金属工装板，间距可设置在150-200毫米之间，保证任意位置下工件至少有3颗万向球同时承托，避免出现单点受力过载；针对底部偏软的纸箱类包装件，间距需要缩小到100毫米以内，防止工件底面凹陷卡在相邻万向球的间隙中。

　　安装时要保证所有万向球的顶面处于同一水平面上，高度差控制在0.2毫米以内，否则工件推移时会出现高低起伏，甚至出现局部卡滞的情况，法兰上的安装孔预留了0.5毫米的间隙，方便安装时微调位置，抵消台面加工的孔位误差。实际应用中，这类结构除了流水线工位转接，还会用在重型工作台的辅助推料面、模具更换的滑移台、机场行李分拣的过渡段，相比带动力的滚筒输送机，不需要布设电源和传动结构，整体成本更低，维护也更简单，只需要定期清理表面杂物、补充少量润滑脂就能长期稳定运行。设计建模时需要重点关注球窝与主钢球的配合间隙，间隙过大会导致钢球晃动，承载时出现偏载，间隙过小则会导致钢球转动卡滞，法兰安装耳的厚度需要匹配承载要求，70千克负载的规格下安装耳厚度不低于3毫米，避免螺栓锁紧时安装耳出现变形，主钢球的表面硬度需要达到HRC60以上，保证长期摩擦后不会出现凹坑，影响推移顺畅度。
