可调式滚轮张紧安装座组件结构设计

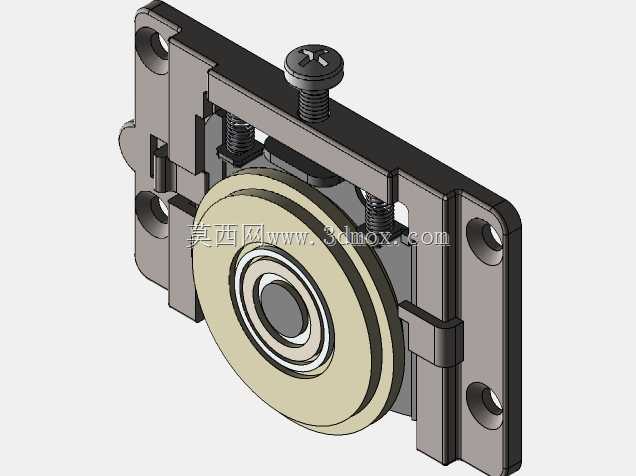

　　这类带调节功能的滚轮安装组件，在轻型输送线、门窗滑动导向机构、小型设备张紧结构里应用十分普遍，很多做非标自动化的工程师在做线材导向、皮带张紧、滑动门承重导向的时候，都会优先选用类似结构，相比一体式固定滚轮座，它的可调属性能抵消加工装配带来的累计误差，也能在易损件磨损后快速调整间隙，不用整体更换安装座，后期维护成本能降不少。从结构设计逻辑来看，整个组件采用分体式框架结构，两侧的安装板预留了沉头安装孔，安装时可以直接通过螺栓固定在设备型材或者安装基板上，安装孔的间距是按照常用的20系列、30系列铝型材安装槽距做的适配，不用额外做转接板就能直接装配，能减少设计时的额外绘图工作量。中间的滚轮采用内嵌双轴承的结构，

　　滚轮外圈做了圆弧过渡的导向面，不管是配合圆轨做滑动导向，还是压在平皮带上做张紧轮，都能保证接触受力均匀，不会出现偏磨、卡滞的问题，轴承内圈通过轴肩和卡簧做轴向固定，运转时的轴向窜动量控制在0.1mm以内，满足中低速运转的精度要求。上方的调节螺丝采用细牙螺纹设计，拧动螺丝的时候就能带动滚轮安装滑块沿着框架的导向槽上下移动，实现滚轮位置的微调，调节到位之后两侧的锁紧螺丝可以把滑块位置锁死，避免设备运行过程中因为震动出现位置偏移，这种顶丝调节的结构相比偏心轮调节，调节精度更高，调节行程也更大，能适配不同张紧量需求的使用场景。从安装边界来看，整个组件的外形轮廓方正，安装面到滚轮最外侧的突出距离控制得比较紧凑，

　　在设备内部排布的时候不会占用过多的安装空间，框架两侧的导向槽和滑块之间采用小间隙配合，既能保证滑块滑动顺畅，又不会出现横向的晃动，保证滚轮运转时的同轴度。实际使用的时候，这类组件如果用在轻型输送线上，一般是作为皮带的张紧轮使用，安装在皮带的松边侧，通过调整滚轮位置给皮带施加合适的预紧力，避免皮带运转时出现打滑、跳齿的问题；如果用在滑动门窗或者平移机构上，就作为承重导向轮使用，滚轮压在导向轨道上，承受滑动部件的重量，同时通过调节螺丝调整滚轮和轨道之间的配合间隙，消除滑动时的旷量，保证平移动作平稳顺畅。设计的时候特意把调节螺丝的头部做了滚花处理，就算没有专用工具，也能手动拧动做初步调节，后期维护调整的时候十分方便，

　　滚轮的材质选用耐磨的工程塑料搭配金属轴承，既能保证运转时的低噪音，又有足够的耐磨性能，长期使用也不会出现明显的磨损凹陷，框架部分采用冷轧钢板冲压成型后做发黑处理，有不错的防锈能力，结构强度也能满足轻型负载的使用要求，不会因为受力出现框架变形的问题。整个组件的所有零件都采用常见的标准件搭配定制冲压件、机加工件，加工难度低，量产的时候成本控制优势明显，装配过程也不需要专用工装，人工就能快速完成组装，不管是小批量设备定制还是大批量生产线配套，都有很高的适配性。
