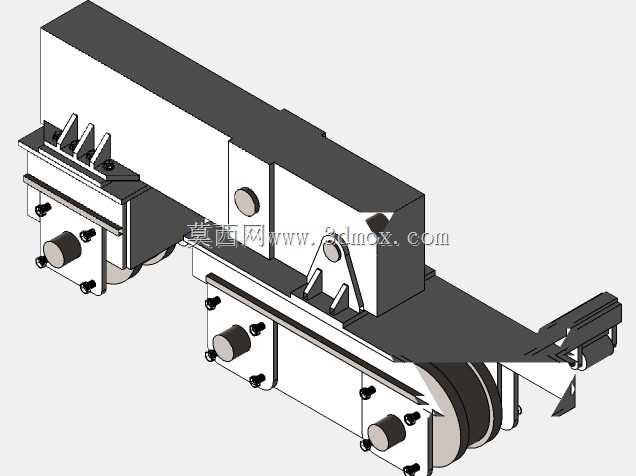

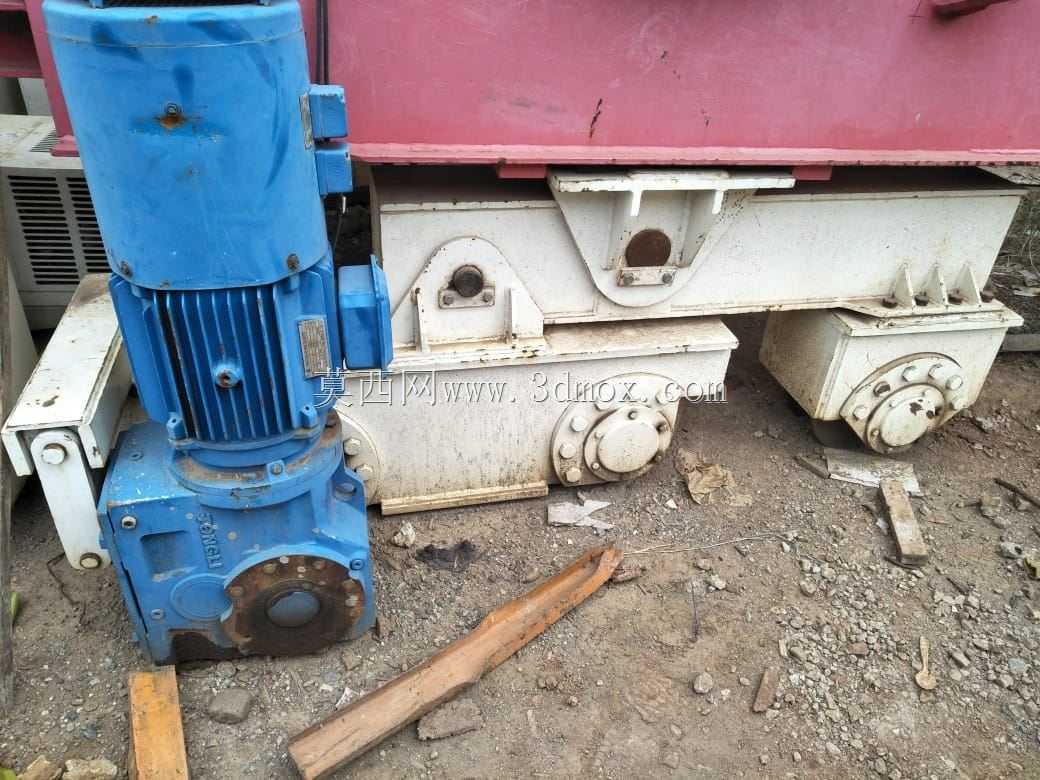

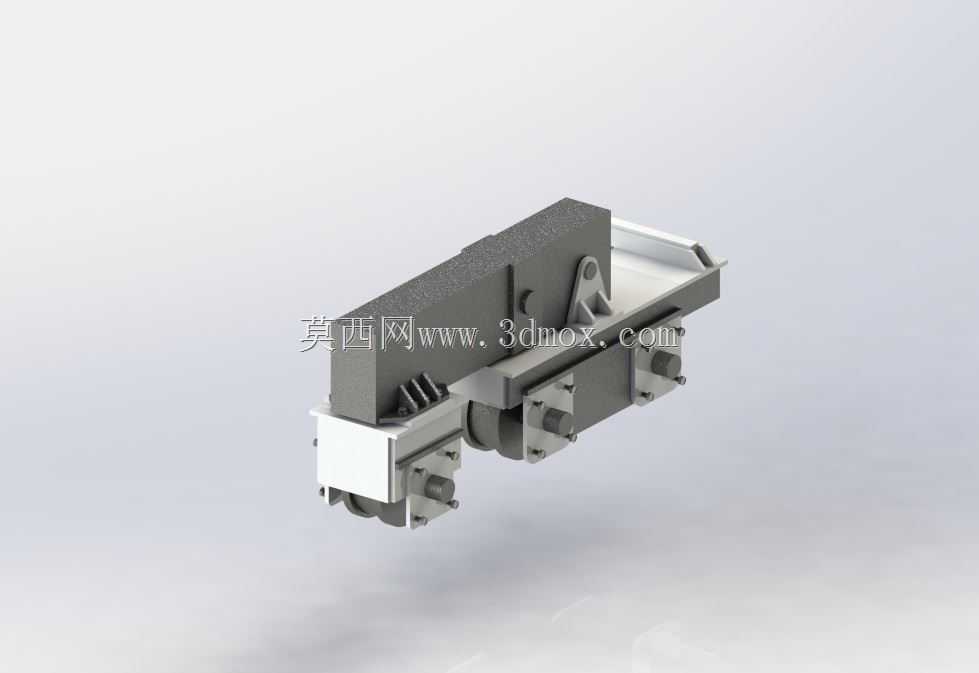

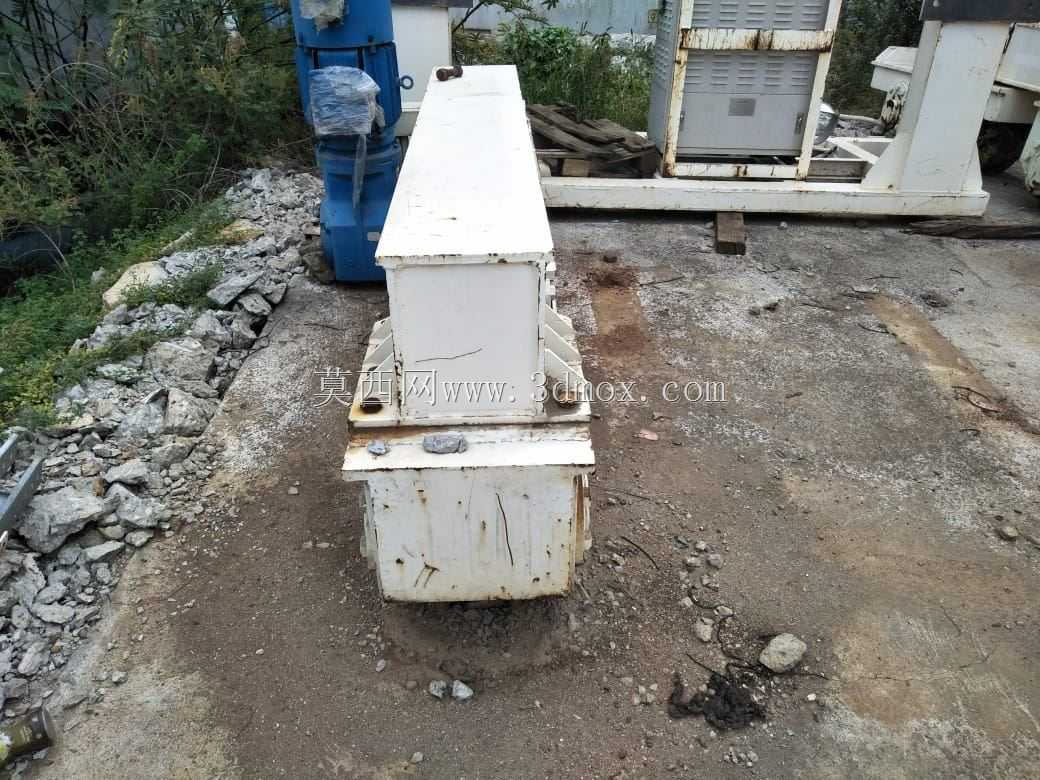

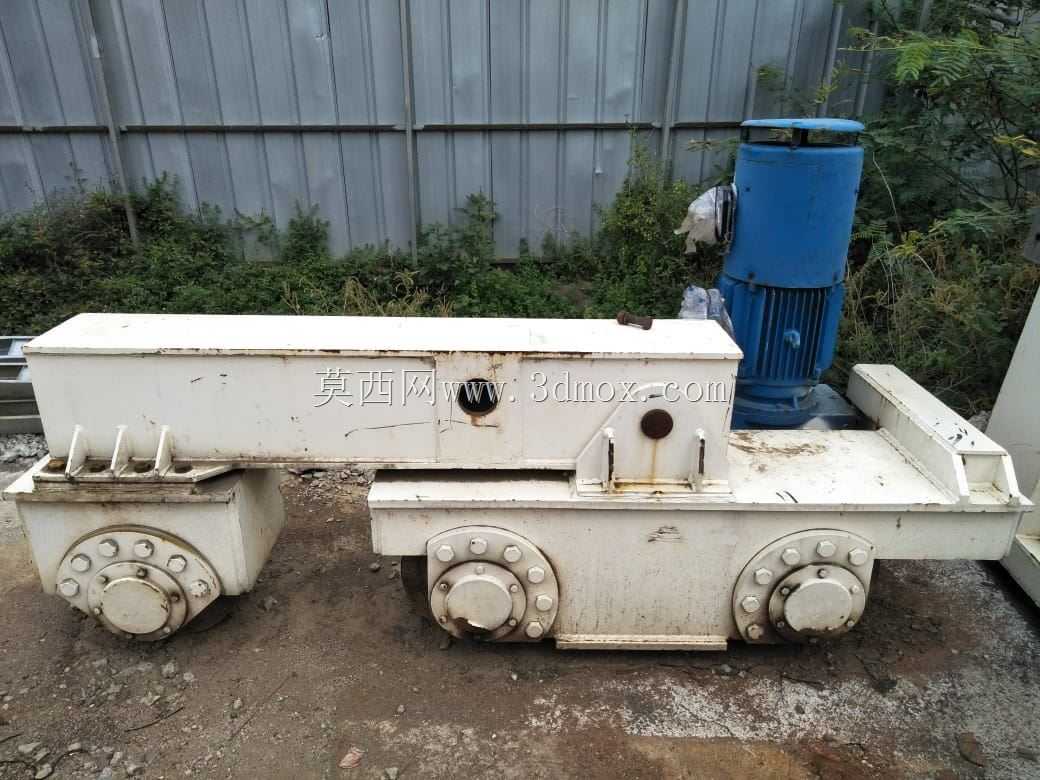

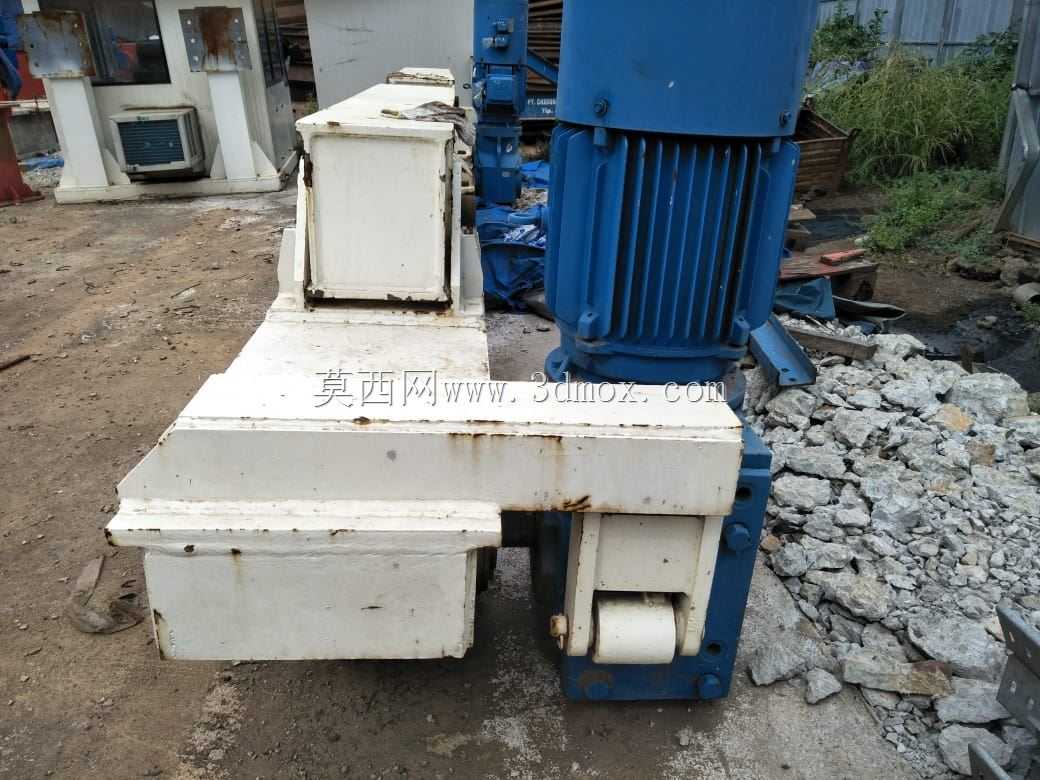

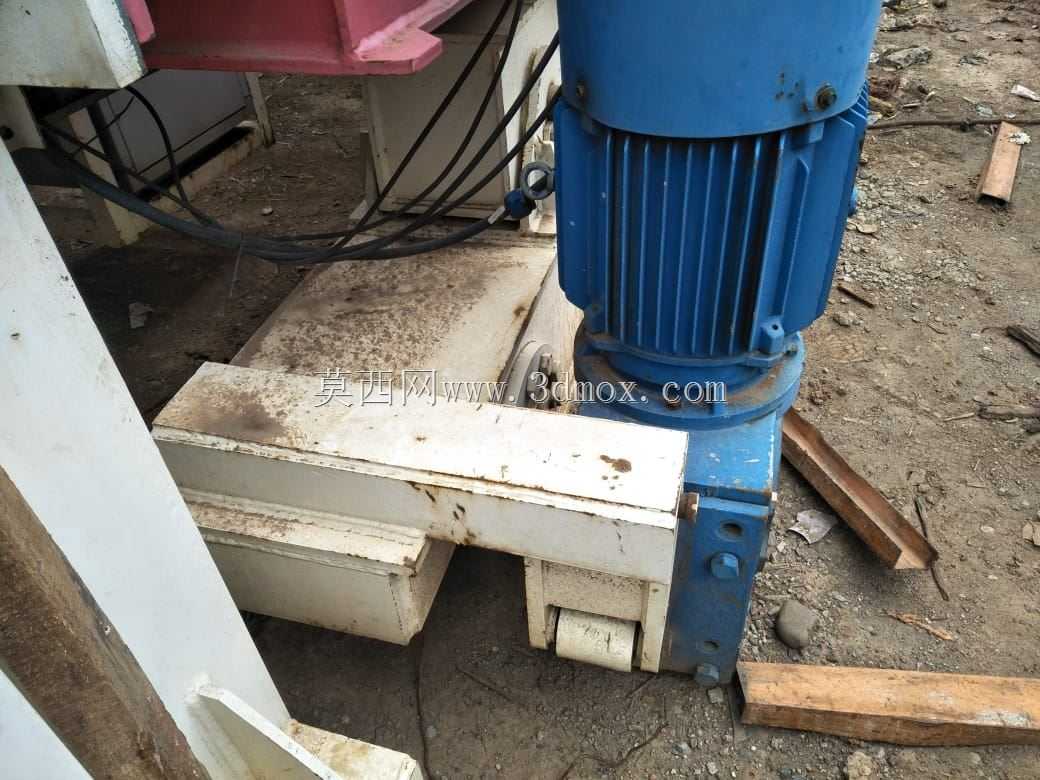

铁路轨道走行布吉转向架承载结构

项目分类:转向架 发布时间:2021-11-21 ID:395543
  • 铁路轨道走行布吉转向架承载结构
  • 铁路轨道走行布吉转向架承载结构
  • 铁路轨道走行布吉转向架承载结构
  • 铁路轨道走行布吉转向架承载结构
  • 铁路轨道走行布吉转向架承载结构
  • 铁路轨道走行布吉转向架承载结构
  • 铁路轨道走行布吉转向架承载结构

  在干线铁路、城市轨道交通的走行部系统中,这类布吉框架结构是承担车体载荷、传递走行动力学载荷的核心承载部件,日常应用场景覆盖普速客货列车、市域通勤列车的走行部装配环节,直接对接轮对轴箱、一系悬挂、二系悬挂以及车体牵引装置的安装接口,是保障列车沿轨道平稳走行的基础结构件。从实际用途来看,该结构需要同时承担垂向的车体整备重量、运行过程中的垂向冲击载荷,横向的过弯离心载荷、轨道横向激扰载荷,以及纵向的牵引制动力传递,所有载荷最终都要通过框架的梁体结构分散到各个轴箱位置,再经由轮对传递到轨道基础上,因此结构的刚度匹配、应力分布合理性直接决定了走行部的运行可靠性与服役寿命。

  从功能特性上看,该框架采用侧梁加横梁的焊接箱型结构设计,侧梁位置预留了一系弹簧安装座、轴箱定位装置接口,横梁区域集成了牵引拉杆座、制动单元安装座、横向止挡接口,各个安装面的位置度公差控制在毫米级,避免装配后出现应力集中或者运动干涉问题。结构设计阶段优先考虑了载荷传递路径的优化,所有受力较大的安装座位置都设置了加强筋结构,筋板的走向完全贴合主载荷的传递方向,减少不必要的结构冗余重量,同时保证关键受力位置的静强度、疲劳强度都能满足长期交变载荷下的服役要求,避免长期运行过程中出现焊缝开裂、结构变形等问题。

  设计思路上,这类走行部框架首先要匹配对应车型的轴重、运行速度、限界要求,先确定整体的外形轮廓边界,保证框架在最大浮沉、横移、转动工况下都不会与车体、轨道周边设备发生干涉;再根据各个配套部件的安装尺寸,反推各个安装座的位置、安装孔位分布、连接面的平面度要求,过程中需要反复校核不同工况下的结构应力分布,对应力集中的局部位置做圆弧过渡、壁厚调整,避免出现应力突变的薄弱点。同时还要考虑检修维护的便利性,在框架对应位置预留了踏面清扫装置、速度传感器、接地装置的安装空间,日常列检作业时不需要拆解主体结构就能完成易损部件的检查与更换。

  外形尺寸与安装边界方面,该框架的横向宽度适配标准轨距的走行部安装要求,纵向长度匹配两台轮对的固定轴距设计,整体安装面的高度匹配一系悬挂的静挠度设计参数,各个接口的连接尺寸完全兼容通用的铁路走行部配套部件,不需要额外做转接结构就能直接完成轴箱、弹簧、制动单元的装配。框架底部预留了足够的轮对跳动空间,在一系弹簧达到最大压缩量时,框架本体也不会与轮对、轴箱部件发生碰撞;侧梁外侧的限界尺寸符合铁路机车车辆限界要求,在线路运行过程中不会与站台、信号设备等线路周边设施发生刮碰。横梁位置的牵引中心销接口高度匹配车体枕梁的安装位置,能够保证纵向牵引力、制动力的平顺传递,减少牵引制动过程中的车体冲击。

  从结构细节来看,该框架的所有焊缝都采用连续焊接设计,关键受力位置的焊缝做了打磨处理,减少焊接缺陷带来的疲劳风险;各个安装座的连接面都做了机加工处理,保证连接部件的装配贴合度,避免连接螺栓出现偏载松动的问题。结构整体的重量控制在合理区间,在保证强度刚度满足要求的前提下,尽可能降低簧下重量,减少轮轨之间的动作用力,既能够提升运行平稳性,也能降低轮轨磨耗,减少线路与车辆部件的维护成本。
