螺旋槽立铣刀加工木质标识牌切削演示结构

　　在木工数控加工、广告标识制作的日常生产场景里，螺旋槽立铣刀是完成板材开槽、文字镂铣、轮廓切割工序的核心切削刀具，这套三维结构完整还原了刀具切入木质板材、完成阴刻文字加工的实际作业状态，能给刀具选型、加工参数调试、干涉校验提供直观的结构参考。从实际加工的工况来看，木质板材尤其是多层胶合木、密度板的铣削加工，和金属切削的受力特性有明显区别，木材纤维的方向性会直接影响排屑顺畅度，螺旋槽的结构设计正是针对这一特性优化——切削过程中产生的木糠会顺着螺旋槽的导程方向持续向上排出，不会像直槽铣刀那样容易把切屑积压在切削槽内，避免加工面出现毛刺、焦边的问题，也能减少切屑反复摩擦刃口带来的刀具磨损。这套结构里的立铣刀采用等直径圆柱柄设计，

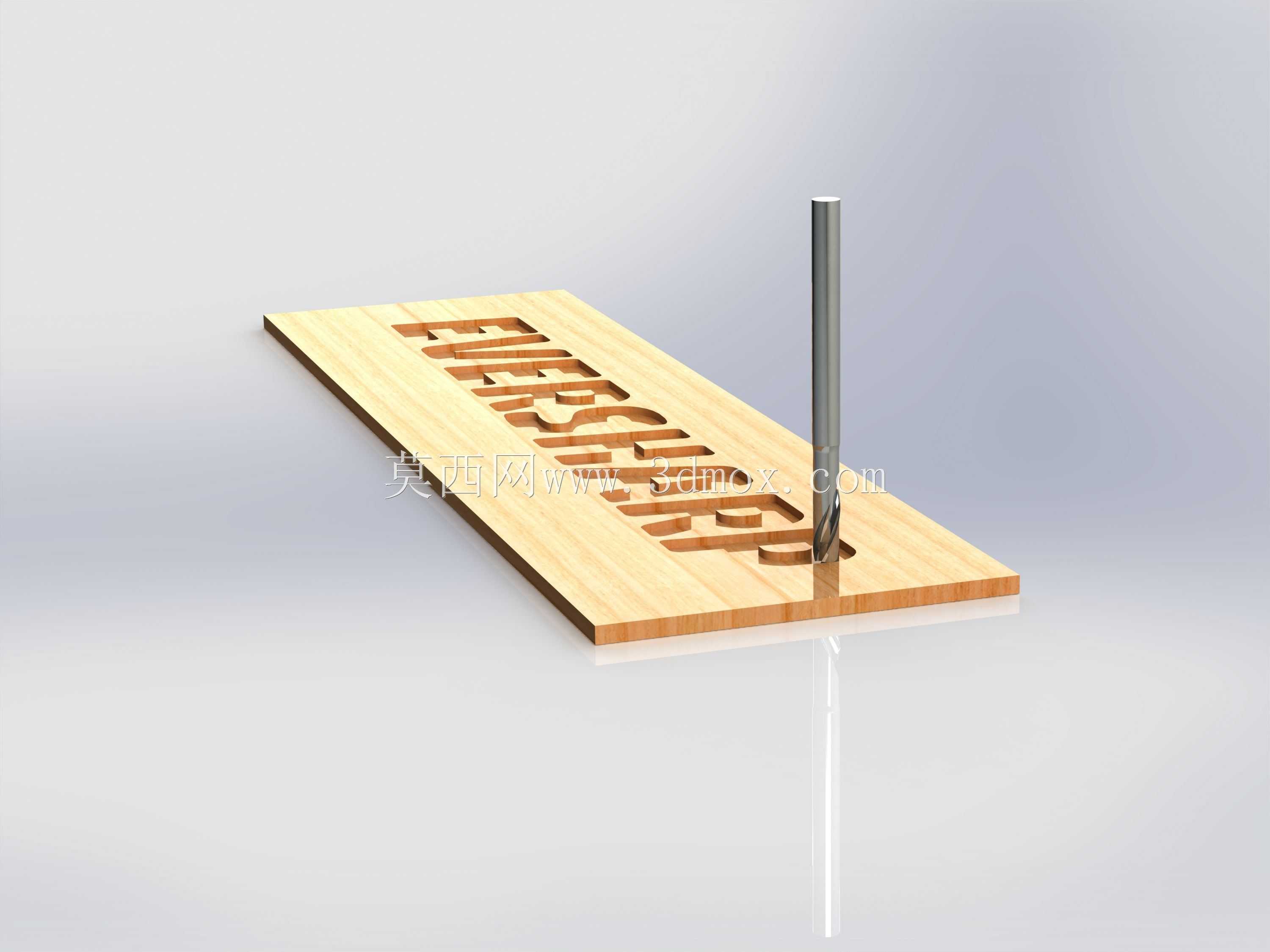

　　夹持段的直径和切削段保持一致，适配市面上绝大多数弹簧夹头式的数控雕刻机主轴，安装时只要保证夹持深度达到柄径的1.5倍以上，就能满足高速旋转时的夹持刚性要求，不会出现高速加工时的刀柄振摆问题。刀具的切削端采用双螺旋刃设计，螺旋角控制在30度左右，这个角度在木工加工场景里能平衡切削锋利度和刃口强度，角度过大虽然排屑更顺畅，但刃口刚性会下降，加工硬木的时候容易出现崩刃；角度过小则排屑阻力大，加工面的光洁度达不到标识产品的外观要求。从加工演示的木质工件来看，这次还原的是阴刻文字的加工工况，刀具的轴向切深控制在板材厚度的三分之二位置，没有切透板材，这种加工方式在广告标识、木质工艺品制作里非常常见，加工时刀具的径向进给速度要和主轴转速匹配，针对密度板类的工件，主轴转速保持在18000转每分时，进给速度控制在每秒15毫米左右，就能保证文字边缘的光洁度，不需要后续的二次打磨工序。做这套结构建模的时候，特意还原了刀具和工件的相对位置关系，刀具的切削刃最低点刚好接触到加工槽的底部，螺旋槽的排屑空间完全开放，能直观看到切屑的排出路径，也能校验加工时刀具和工件非加工面的安全间隙——比如加工这种深度不大的阴刻文字时，刀柄部分不会和板材表面发生刮擦，不需要额外加长刀具的悬伸长度，能最大程度保证加工刚性。实际生产里很多新手做木质标识加工时，容易出现的问题就是刀具悬伸过长，导致加工时出现让刀，文字的侧壁出现锥度，或者排屑不畅导致槽底积屑烧焦，这套结构把刀具的合理悬伸长度、

　　切削刃的有效工作长度都做了1:1的还原，能直接用来做加工前的路径模拟，提前排查干涉、悬伸不合理的问题。另外刀具的端刃部分做了过中心的设计，这意味着它可以直接垂直下刀切入板材，不需要提前打预钻孔，在做浮雕、开槽加工的时候能减少工序步骤，提升加工效率，这种设计在小型数控雕刻机的加工场景里实用性很强，因为很多小型设备没有单独的钻削单元，依靠刀具自身的端刃完成下刀动作是最常用的加工方式。从安装边界来看，这款刀具的整体长度控制在常规的50毫米规格，切削刃长度为22毫米，能满足绝大多数厚度在20毫米以内的木质板材加工需求，柄部的公差控制在h6级别，和标准弹簧夹头的配合间隙很小，高速旋转时的动平衡表现更好，加工出来的文字轮廓边缘更顺滑，

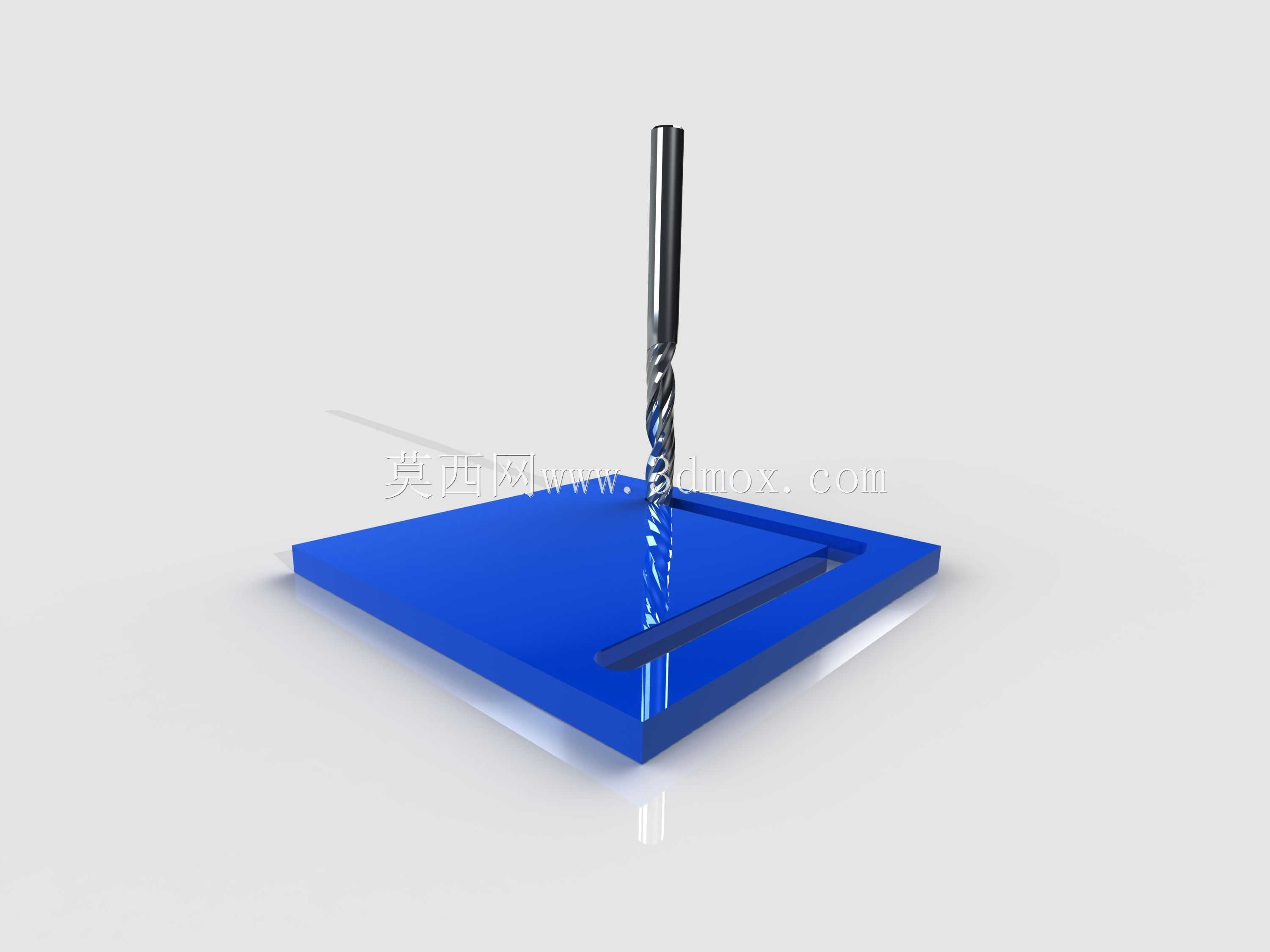

　　不会出现锯齿状的刀纹。在广告制作行业，这类螺旋槽立铣刀的消耗量很大，除了加工木质板材，也能用来加工亚克力、PVC等常见的广告材料，不同的加工材料只需要调整进给和转速参数，刀具本身的结构是通用的，这套三维结构把刀具的核心几何参数都做了准确还原，包括螺旋槽的导程、刃口的后角、端刃的倾角，不管是用来做刀具选型的参考，还是做加工路径的仿真校验，都能贴合实际生产的需求，不会出现建模结构和实际刀具不符导致的模拟偏差。很多刚接触数控雕刻的从业者，对刀具的结构特性没有直观认知，选刀的时候只看直径不看槽型、刃长参数，经常出现加工效率低、加工质量差的问题，通过还原实际加工状态的三维结构，能清晰看到螺旋槽结构在排屑、切削受力上的优势，也能明确不同加工深度对应的刀具刃长选择逻辑，避免出现大马拉小车或者小刀具干大活的选型错误。
