小型台式精密车床三维结构设计

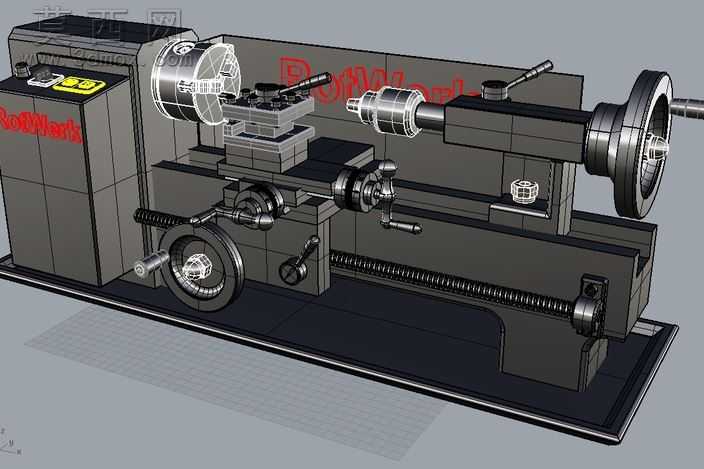

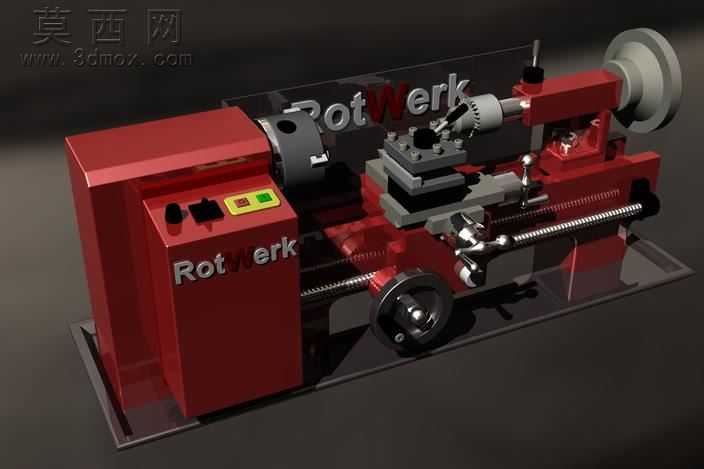

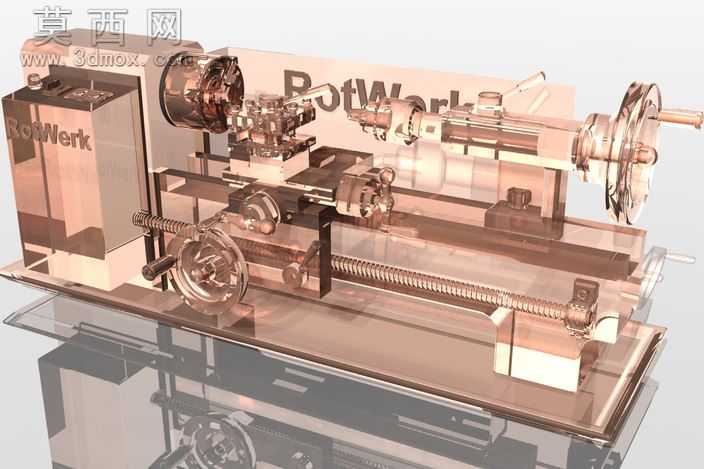

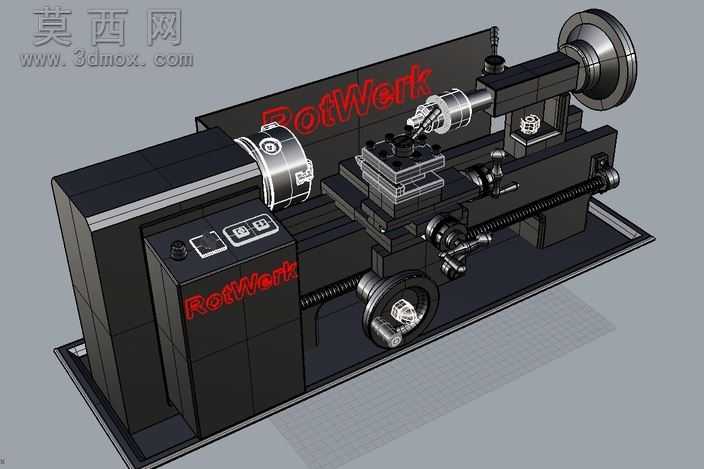

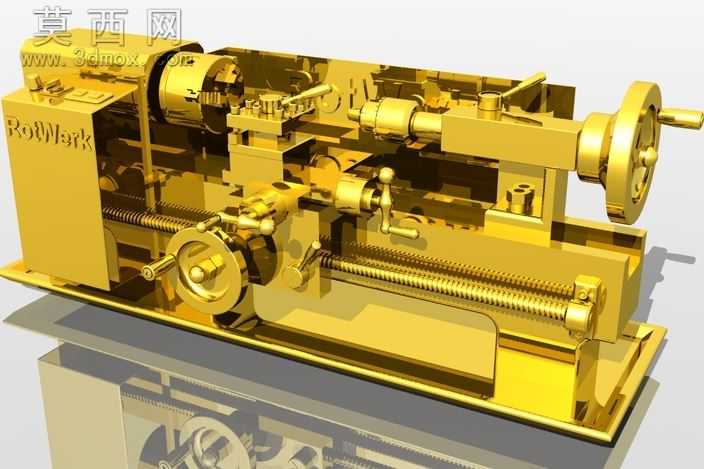

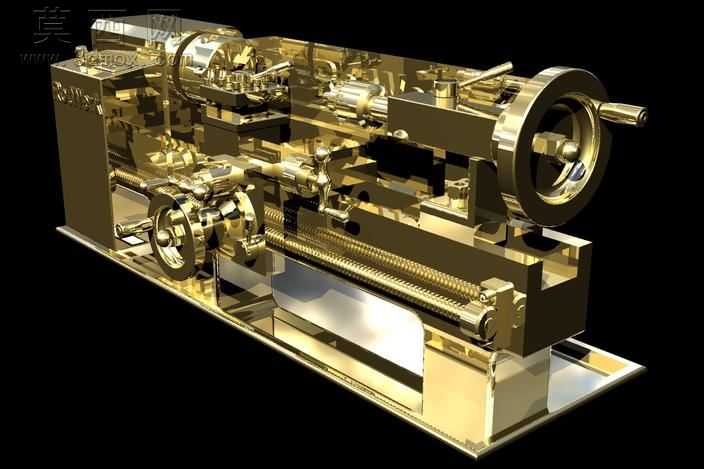

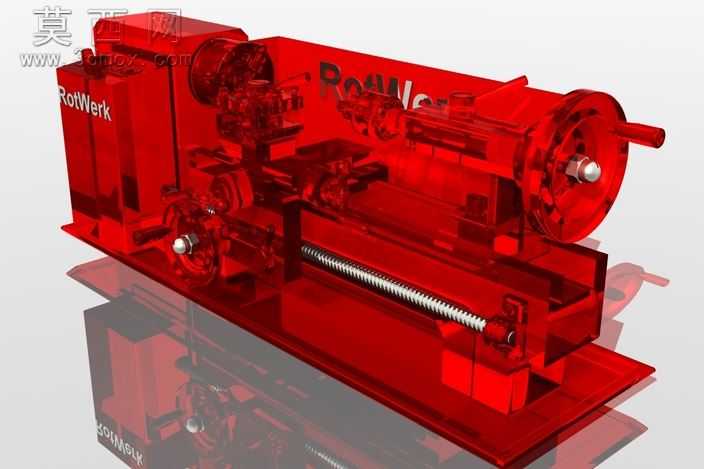

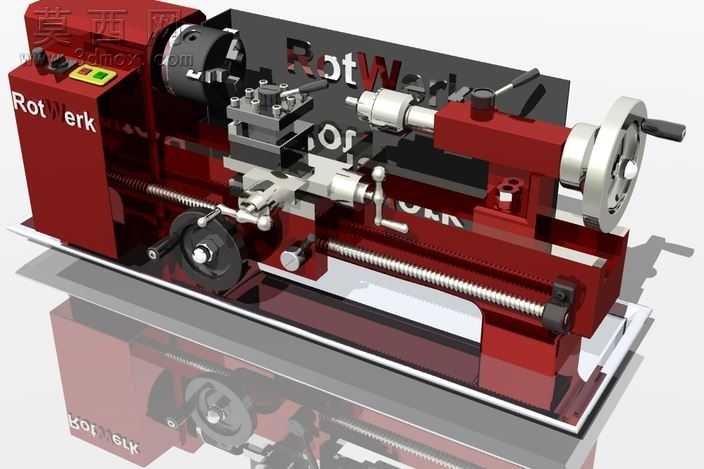

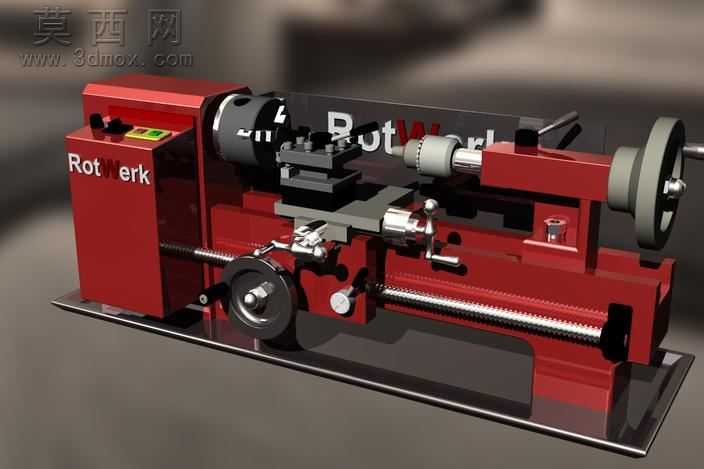

本模型为小型台式精密车床的完整三维设计成果，建模过程严格遵循真实小型车床的机械结构逻辑，对车床的各个功能模块进行了1:1比例的精细化还原。建模阶段首先梳理车床的整体布局逻辑，确定床身作为核心承载基准的结构形态，床身采用一体式铸铁质感的结构设计，为所有运动部件提供稳定的安装基准与运动导向，建模时对床身的导轨安装面、主轴箱定位面的结构细节做了精准刻画，还原了真实车床床身的加强筋结构与安装孔位布局。主轴箱部分还原了主轴夹持机构、变速调节结构的细节，卡盘的三爪夹持结构、锁紧旋钮、刻度标识都做了独立建模，能够清晰展示主轴端工件装夹的工作原理。进给系统部分完整还原了纵向进给丝杠、横向溜板、刀架安装座的传动结构，丝杠的螺纹形态、溜板的导轨配合结构、刀架的多工位装夹结构都做了精细化处理，可直观展示车床进给运动的传动路径。尾座部分还原了套筒伸缩结构、锁紧手柄、顶尖安装位的细节，尾座与床身导轨的配合结构也做了完整呈现，能够体现尾座顶持工件的功能逻辑。手轮操作部分对各个进给手轮的轮辐结构、刻度盘、操作手柄都做了细节建模，还原了真实车床手动操作部件的形态特征。外观渲染阶段，床身主体采用工业设备常用的哑光红漆面材质，金属运动部件采用金属切削质感的银灰色金属材质，手轮、操作旋钮等部件采用黑色工程塑料与亮面金属结合的材质搭配，不同材质的粗糙度、反光度参数都经过反复调试，最终渲染效果能够清晰区分不同功能部件的材质属性，整体视觉效果贴近真实工业设备的质感。设计过程中充分考虑了小型台式车床的家用、教学场景定位，整体结构紧凑，各部件的装配关系清晰，没有出现结构干涉的问题，既可以作为机械教学的演示模型，也能够为小型加工设备的结构优化提供参考。模型完整还原了车床从动力输入、工件装夹、进给切削到尾座辅助支撑的全流程结构，能够直观展现普通卧式车床的工作原理与机械构成，对于理解金属切削机床的结构设计逻辑有较高的参考价值。
