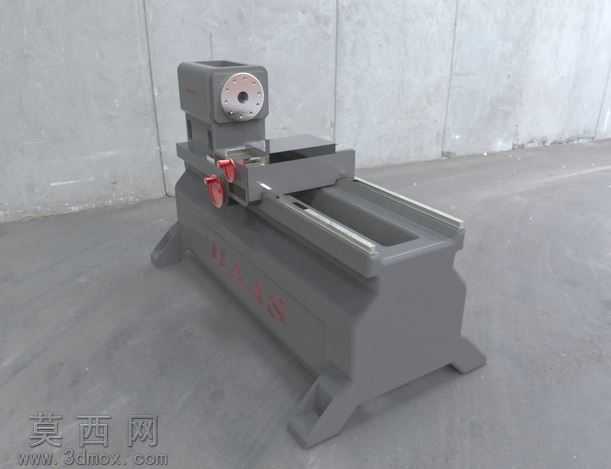

哈斯普通车床三维结构设计模型

本模型为哈斯品牌普通车床的完整三维结构设计成果，建模过程严格遵循真实卧式车床的尺寸比例与装配逻辑，完整还原了车床从床身底座到主轴单元、进给机构、刀架组件的全部核心结构。建模阶段首先以铸造床身作为基础基准，参考真实哈斯车床的床身筋板布局设计了内部加强结构，保证床身部分的刚性表现与真实设备一致，床身导轨部分采用高精度建模方式还原了平导轨的截面形态，对导轨面的安装基准、排屑槽结构都做了精细化的特征还原。主轴箱部分完整复刻了主轴安装座、主轴通孔、法兰连接位的结构特征，对主轴端的卡盘安装定位面做了公差级别的建模处理，清晰呈现了主轴单元与床身的连接装配关系。进给拖板部分分为中拖板与小拖板两层结构，还原了拖板与导轨的滑块配合结构，同时对拖板上的操作手柄、锁紧机构做了细节建模，清晰展现了横向与纵向进给的传动路径。刀架组件还原了普通车床的四方刀架结构，对刀架的定位销、锁紧手柄都做了特征呈现，能够直观展示刀具装夹的位置与固定方式。尾座部分完整建模了尾座体、套筒、锁紧手柄、手轮结构，还原了尾座在床身导轨上的滑移定位逻辑。材质渲染阶段，床身主体采用机床经典的哑光灰铸铁材质，还原铸造表面的细微颗粒质感，操作手柄部分采用醒目的红色工程塑料材质，导轨面做了金属磨削后的亮面金属质感处理，整体渲染效果贴近真实车间内的设备视觉表现。设计过程中优先保证各部件的装配干涉检查，所有运动部件的行程范围都符合真实车床的参数设定，既可以作为机械专业学习机床结构的教学参考模型，也可以作为车间布局规划、机床改造设计的基础参考模型，帮助设计者快速理解普通卧式车床的整体布局与核心部件的装配关系，掌握车床从床身到功能部件的设计逻辑。
