八边形航空机载电子控制器防护壳体

　　这款八边形结构的防护壳体，主要适配航空机载场景下的小型电子控制单元使用，这类控制单元多承担机载局部子系统的信号采集、逻辑运算与指令输出功能，工作场景覆盖从低空通航飞行器到民用干线飞机的局部电控模块安装需求，壳体作为内部电路板、接插件与核心运算元件的承载防护结构，直接决定了电控单元在复杂机载工况下的运行可靠性。

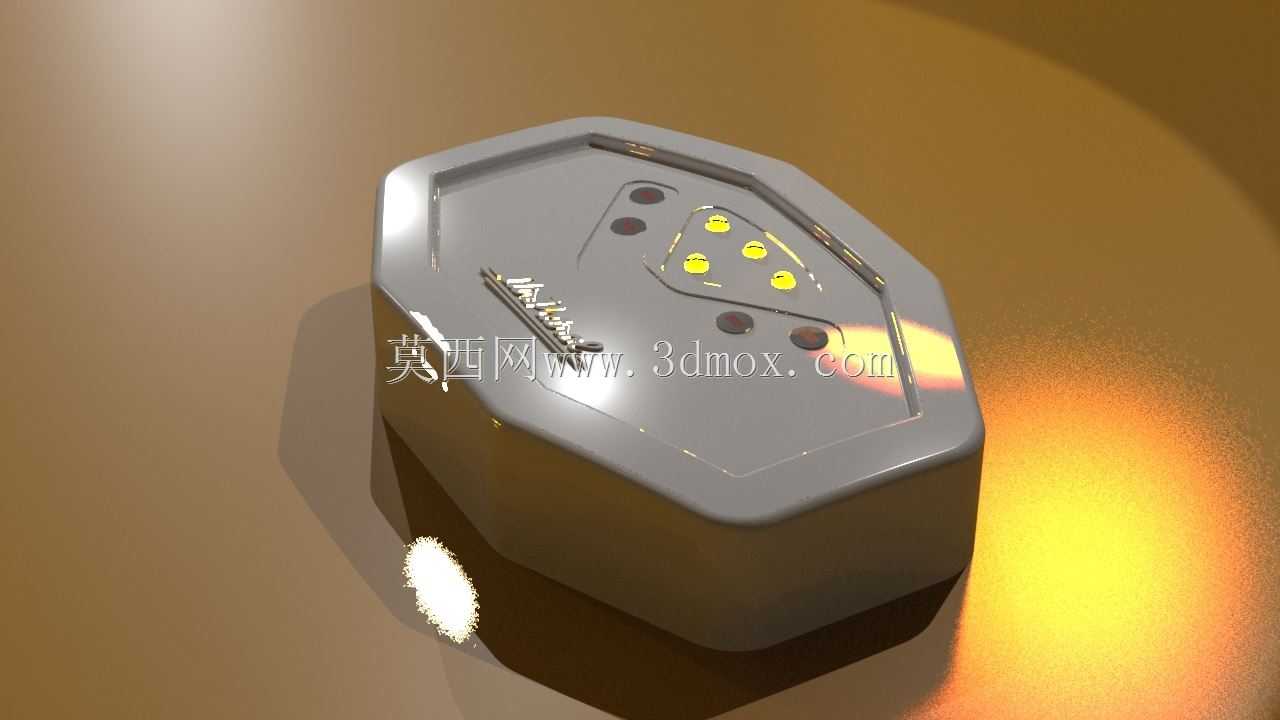

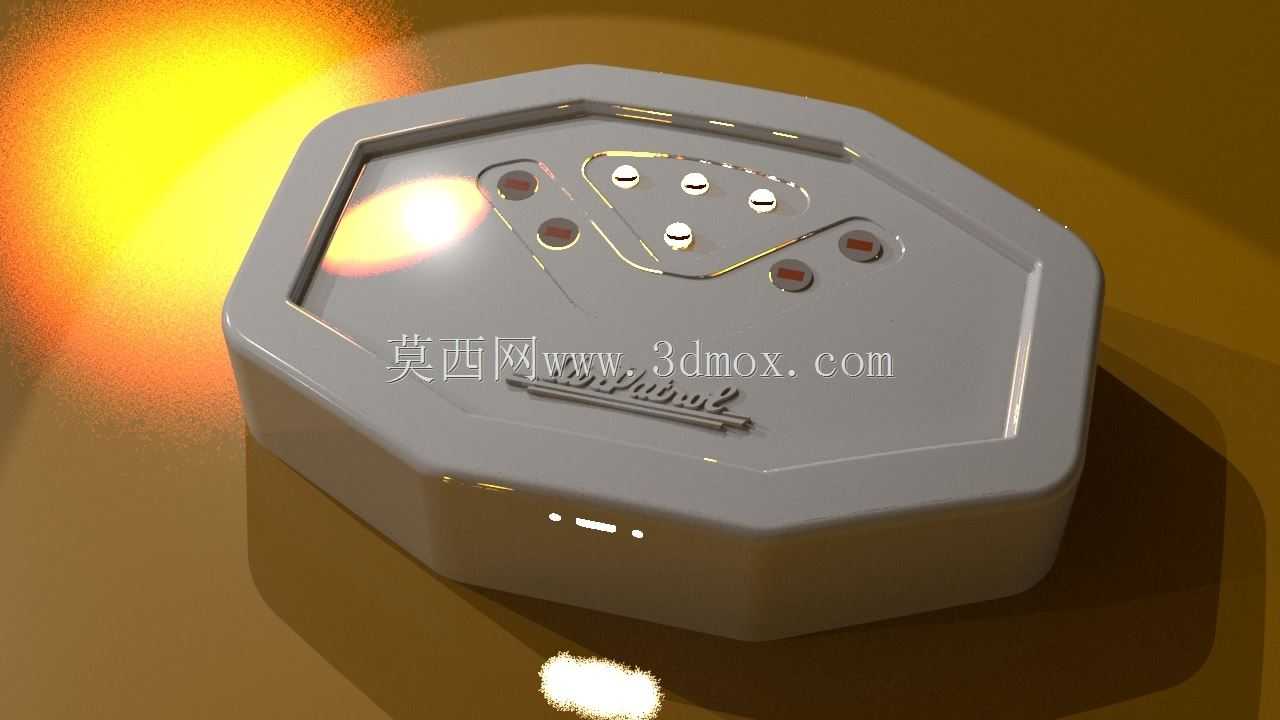

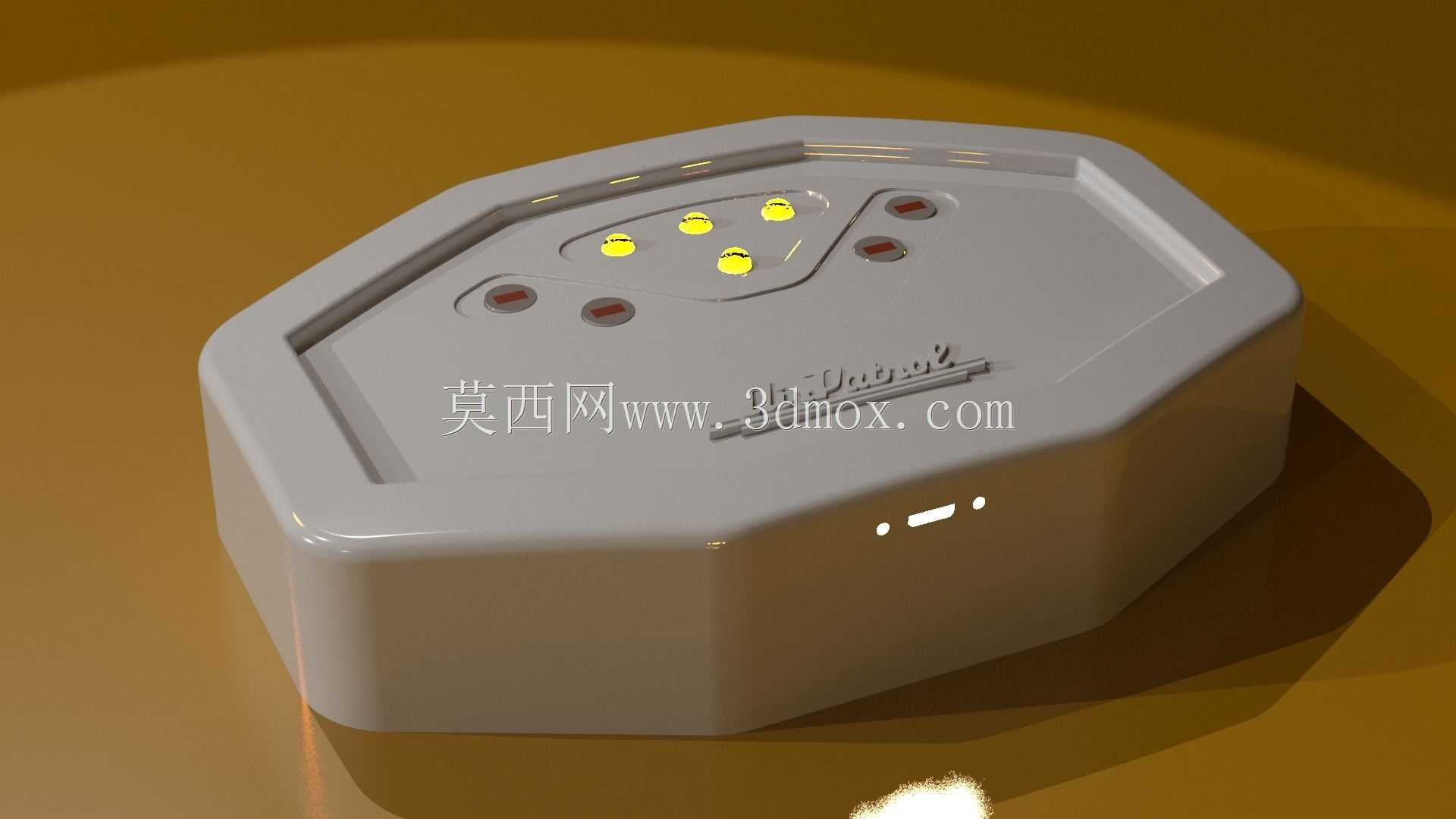

　　从实际工况适配角度出发，航空机载电控单元的安装空间往往受机身内部走线、周边结构件布局的严格限制，常规矩形壳体在边角位置容易和机身弧形框肋、线束固定座产生安装干涉，这款壳体采用切角八边形的外轮廓设计，将四个直角位置做45度切边处理，在同等内部容纳空间的前提下，有效压缩了边角区域的外伸尺寸，能够适配更多异形安装舱位的边界要求，同时切角位置预留的平面结构，也可作为侧面接插件的安装基准面，避免接插件突出于壳体最大轮廓，降低安装过程中接插件受磕碰损坏的概率。

　　壳体的功能设计围绕机载环境的多重防护要求展开，上盖表面做了下沉式的台阶型安装面，内部电路板的状态指示灯、调试按键均对应布置在该下沉区域，既可以保证指示灯的光线能够正常透出，方便地面维护人员快速查看设备运行状态，又能通过台阶结构形成遮挡，避免外部光线直射导致的指示灯误判，同时下沉区域的边缘做了圆弧过渡处理，不会出现应力集中导致的壳体开裂问题。壳体侧壁靠近底部的位置预留了小型的状态指示透光槽，无需打开上盖即可从侧面观察设备的供电、通讯状态，适配设备安装在视线受限的舱位时的巡检需求。

　　从结构设计的细节来看，壳体采用上下扣合的装配形式，上盖与下壳体的配合面做了周向的止口结构，装配时止口位置可填充导电密封胶条，既可以实现IP65级别的防尘防水能力，满足机载环境下防凝露、防粉尘侵入的要求，又能形成连续的导电屏蔽层，阻断外部电磁干扰对内部电控元件的影响，同时避免内部电路的电磁信号向外泄漏，符合航空机载设备的电磁兼容性要求。壳体的安装固定孔位采用内凹式设计，固定螺丝完全沉入壳体内部，不会在壳体外表面形成突出的螺丝头，进一步降低了安装过程中与周边结构件的干涉风险，同时内凹的孔位周边做了加厚处理，能够承受飞行器起降、机动过程中产生的持续振动载荷，避免固定位置出现开裂失效。

　　在安装边界的适配设计上，壳体的整体高度控制在较低的区间，能够适配机身夹层内的薄型安装空间，底部预留了整圈的安装法兰边，法兰边上的固定孔采用长圆孔设计，允许安装时存在一定的位置偏差，降低机身结构件加工误差带来的装配难度。壳体内部设置了多个电路板安装柱，安装柱的高度经过精准核算，保证电路板装配后与上盖内表面、下壳体底面之间预留足够的走线空间，避免电路板上的元件与壳体直接接触造成短路，同时安装柱的位置避开了电路板上的高热元件，在壳体对应高热元件的位置预留了导热胶填充槽，可通过填充导热胶将元件工作产生的热量传导至壳体表面，利用金属壳体的大表面积实现被动散热，无需额外加装散热风扇，提升了设备在低气压、高温差机载环境下的运行稳定性。

　　考虑到航空设备的维护需求，壳体的上盖与下壳体采用快拆式的螺丝固定结构，所有固定螺丝规格统一，地面维护时无需准备多种规格的工具即可完成开盖检修操作，上盖表面预留的标识雕刻区域，可直接激光雕刻设备编号、接口定义等维护信息，不会因为长期使用出现标识磨损脱落的问题。壳体的所有外露边缘均做了圆角钝化处理，避免装配和维护过程中尖锐边角划伤操作人员或损坏周边线束，细节处理完全符合航空机载设备的人机工程与安全规范要求。
