镂空多圈柱形掩蔽结构件设计

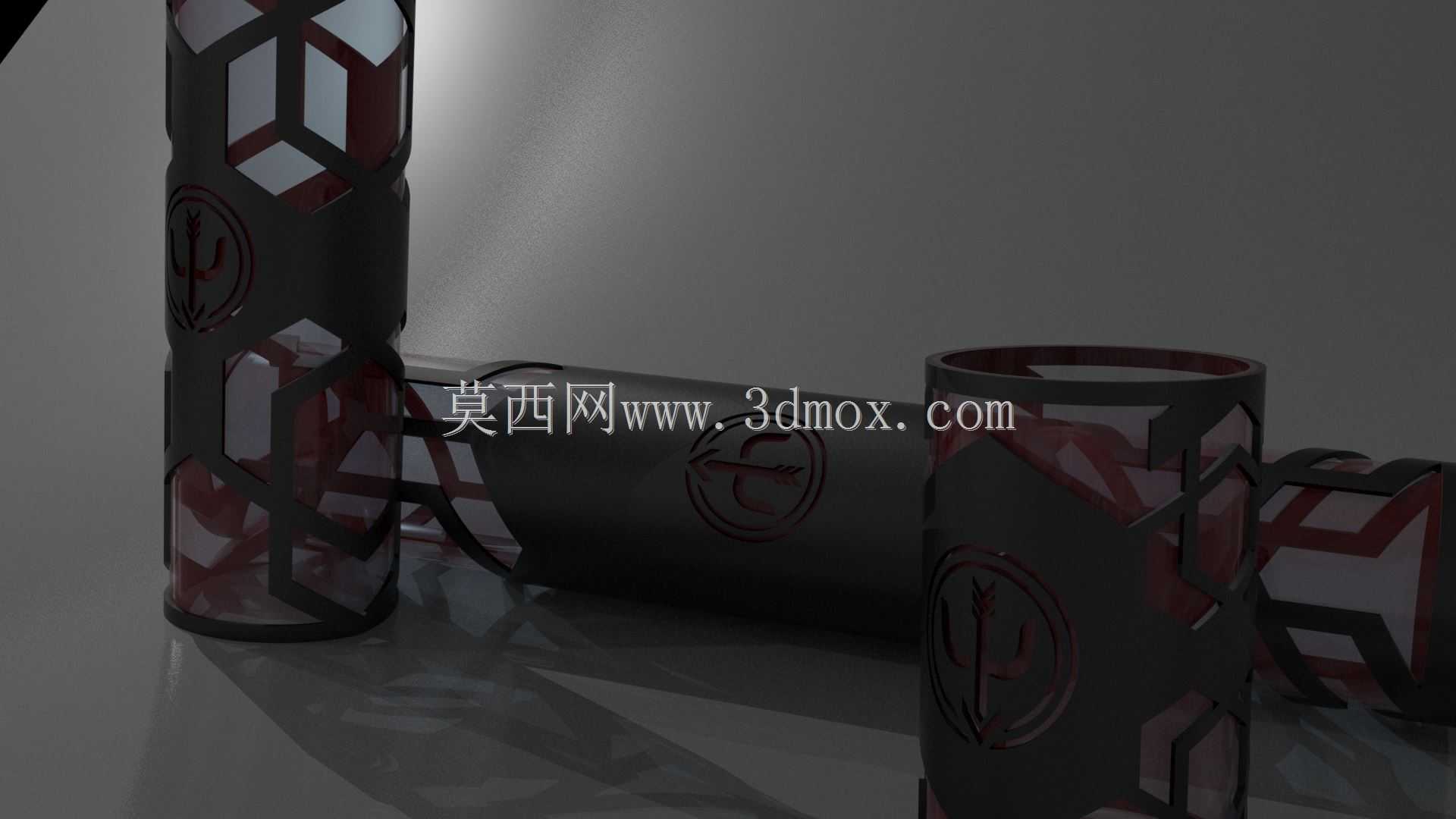

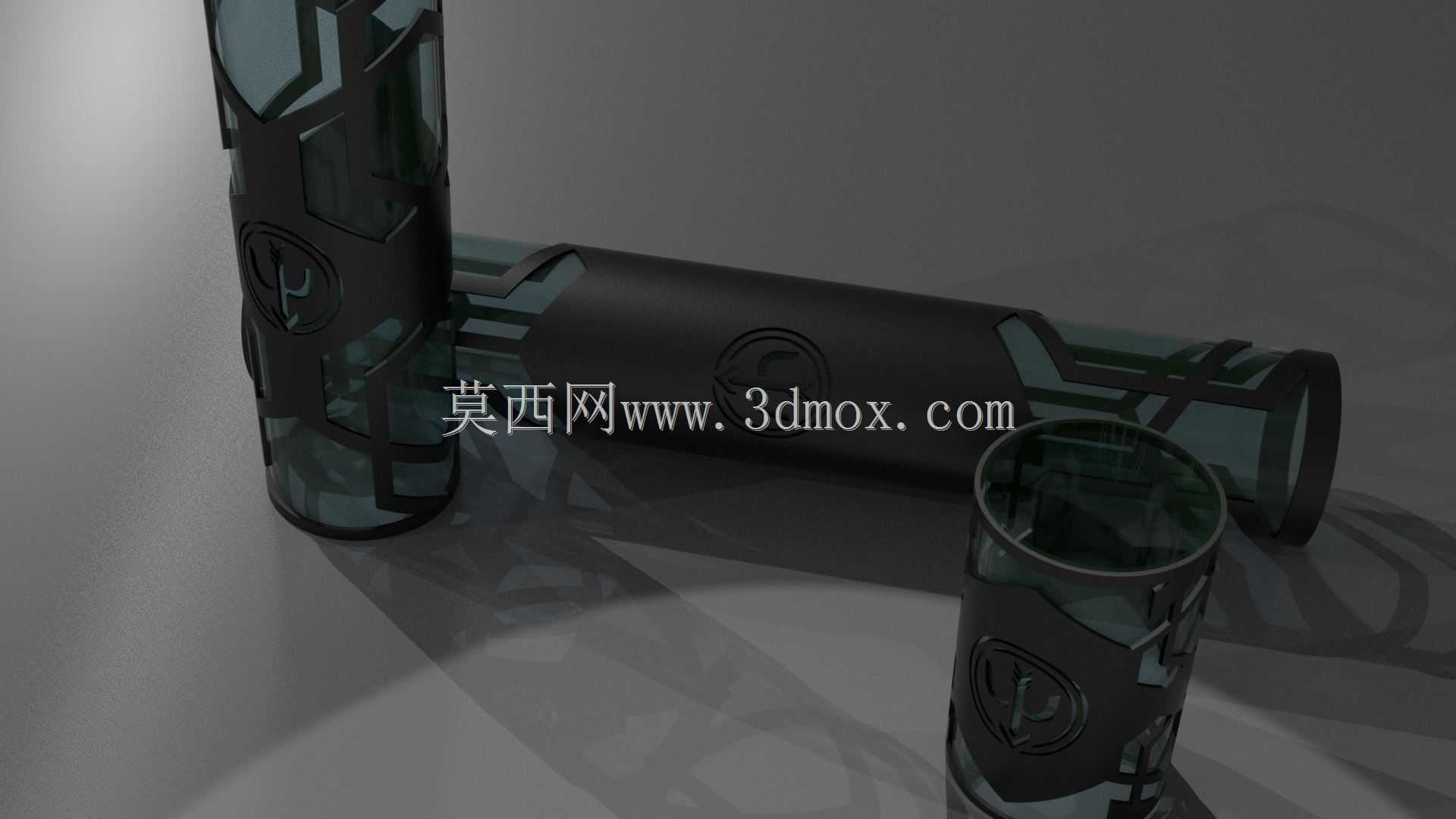

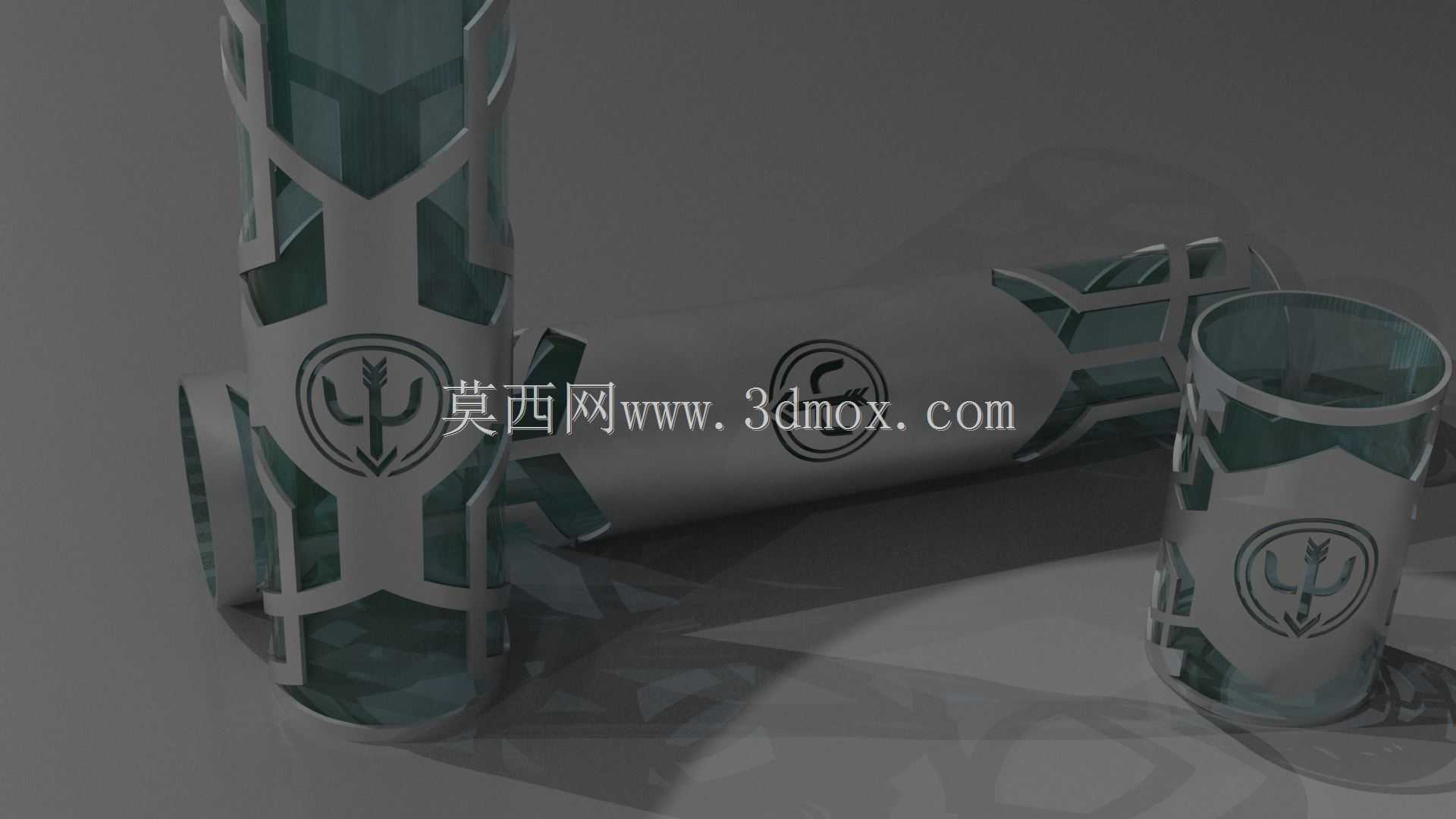

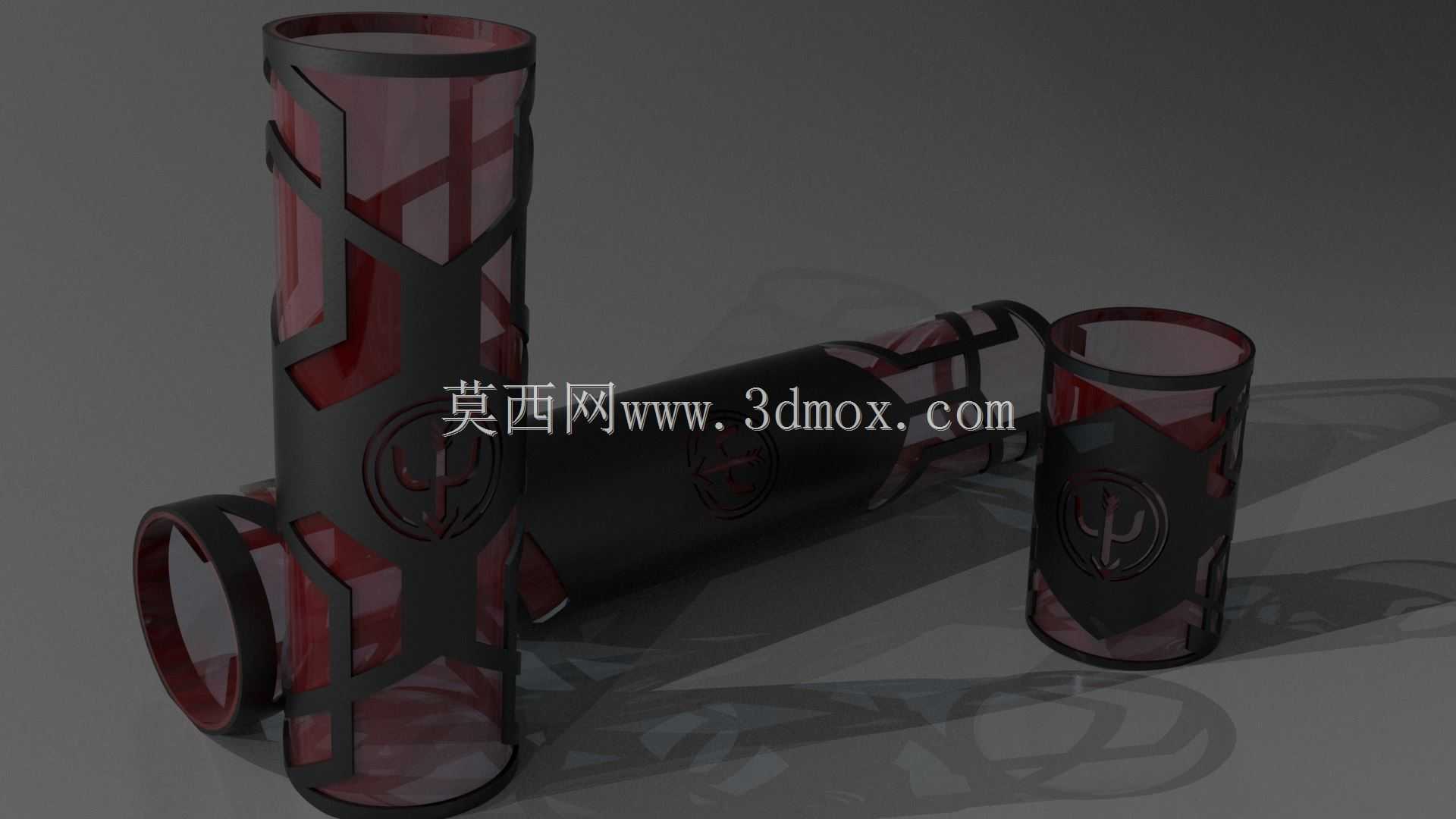

　　这类带规律镂空的柱形掩蔽结构，最早是在特种流体输送管线的外露段防护场景中接触到的，当时现场需要给外露的信号传输柱做外层防护，既要避免外界硬物磕碰损伤内部柱体，又不能完全遮挡内部柱体的信号传输路径，同时还要兼顾一定的视觉辨识度，最初的方案是用冲孔板卷焊成型，但实际装配后发现冲孔的边缘毛刺处理难度大，卷焊后的接缝处容易出现应力集中，在户外温差变化大的场景下使用半年就出现了接缝开裂的问题。后来重新做结构优化的时候，就把整体的镂空纹路做了连续化设计，放弃了离散冲孔的方案，采用连续的几何棱边构成镂空骨架，每个柱段上设置二十圈连续的镂空单元，每一圈的镂空纹路都沿柱体轴向做等距排布，相邻圈的纹路之间做圆弧过渡，避免直角棱边带来的应力集中问题。

　　从实际安装边界来看，这类柱形掩蔽件的内径是匹配内部被防护柱体的外径做间隙配合设计，单边预留0.2mm的装配间隙，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致装配时卡滞，柱体的壁厚根据使用场景的防护等级做调整，常规户外使用的场景下壁厚设置为1.5mm，就能满足普通硬物磕碰的防护需求，如果是在有飞溅碎屑的加工车间使用，壁厚可以提升到2.5mm，同时把镂空的开孔占比从原来的45%降低到30%，进一步提升结构的抗冲击能力。在设计思路上，没有采用传统的均匀圆孔镂空，而是选用了带方向标识的连续几何纹路，一方面是这种连续的骨架结构在相同壁厚下的抗径向挤压能力比离散圆孔结构高30%左右，

　　另一方面纹路中集成的标识元素可以在装配时快速识别柱体的安装方向，避免现场装反导致后续接口对位偏差。从功能特性上来说，这种镂空结构除了基础的物理防护作用，还能在内部柱体需要散热的时候提供足够的通风通道，空气可以顺着镂空的网格在柱体周围形成自然对流，比全封闭的外壳散热效率高60%以上，同时镂空的结构也大幅降低了整体的重量，相同长度和外径的情况下，比全封闭柱壳重量轻40%左右，对于需要轻量化设计的移动设备配套场景来说，这个重量优势非常明显。实际应用中，这类结构除了管线防护，还可以用在手持设备的握持外套、桌面摆件的支撑柱、灯具的外层灯罩等场景，不同场景下只需要调整镂空的纹路样式和柱体的直径、长度参数，不需要改动整体的结构逻辑。

　　在做三维建模的时候，要特别注意镂空纹路和柱体曲面的相切处理，所有的棱边都要做R0.3mm的圆角过渡，一方面是避免加工后出现锋利的边缘划伤装配人员，另一方面圆角过渡可以大幅降低3D打印或者注塑加工时的应力集中，减少成品出现翘曲变形的概率。另外在柱体的两端，要设计10mm宽度的无镂空实心连接段，用来和两端的端盖或者对接结构做装配连接，连接段上可以根据需求设置定位卡槽或者螺丝孔位，保证装配后的整体同轴度，避免出现不同段柱体对接后错位的问题。之前做过一款配套户外信号柱的同类型掩蔽件，在东北的户外环境下做了一整年的测试，经历了零下三十度的低温和夏季三十多度的高温交替，结构没有出现变形或者开裂的问题，镂空的纹路也没有出现积雪残留堵塞的情况，因为连续的斜向棱边可以让积雪顺着斜面自然滑落，不会在镂空网格里堆积，这也是当初设计纹路走向的时候特意考虑的户外使用需求。如果是用在室内装饰场景，还可以在柱体内侧搭配半透明的内衬管，灯光从内部透出的时候，会顺着镂空的纹路形成规律的光影效果，兼顾结构防护和装饰作用，不需要额外增加装饰罩件，减少整体的装配零件数量。
