多孔网面六角形截面管材结构设计

　　在流体输送、通风换热、物料筛分、设备防护等多个工程场景中，异形截面的多孔管材一直是结构设计环节经常用到的构件，六角形截面的网面管材相比常规圆管，在排布安装、流体接触、结构支撑方面有其独有的应用优势。从实际工程落地的角度看，这类六角管首先解决了多管并排布设时的间隙浪费问题，正六边形的截面特性让相邻管材可以实现无缝贴合排布，在有限的安装空间内能够最大化布设管路数量，这一特性在板式换热组件、通风整流栅、化工填料支撑结构中应用尤为广泛，相比圆管排布时存在的三角形无效间隙，六角管的紧密排布模式可以将空间利用率提升两成以上，同时相邻管壁贴合后还能形成互相支撑的受力结构，降低单根管材的侧向受力载荷，减少管壁变形的风险。

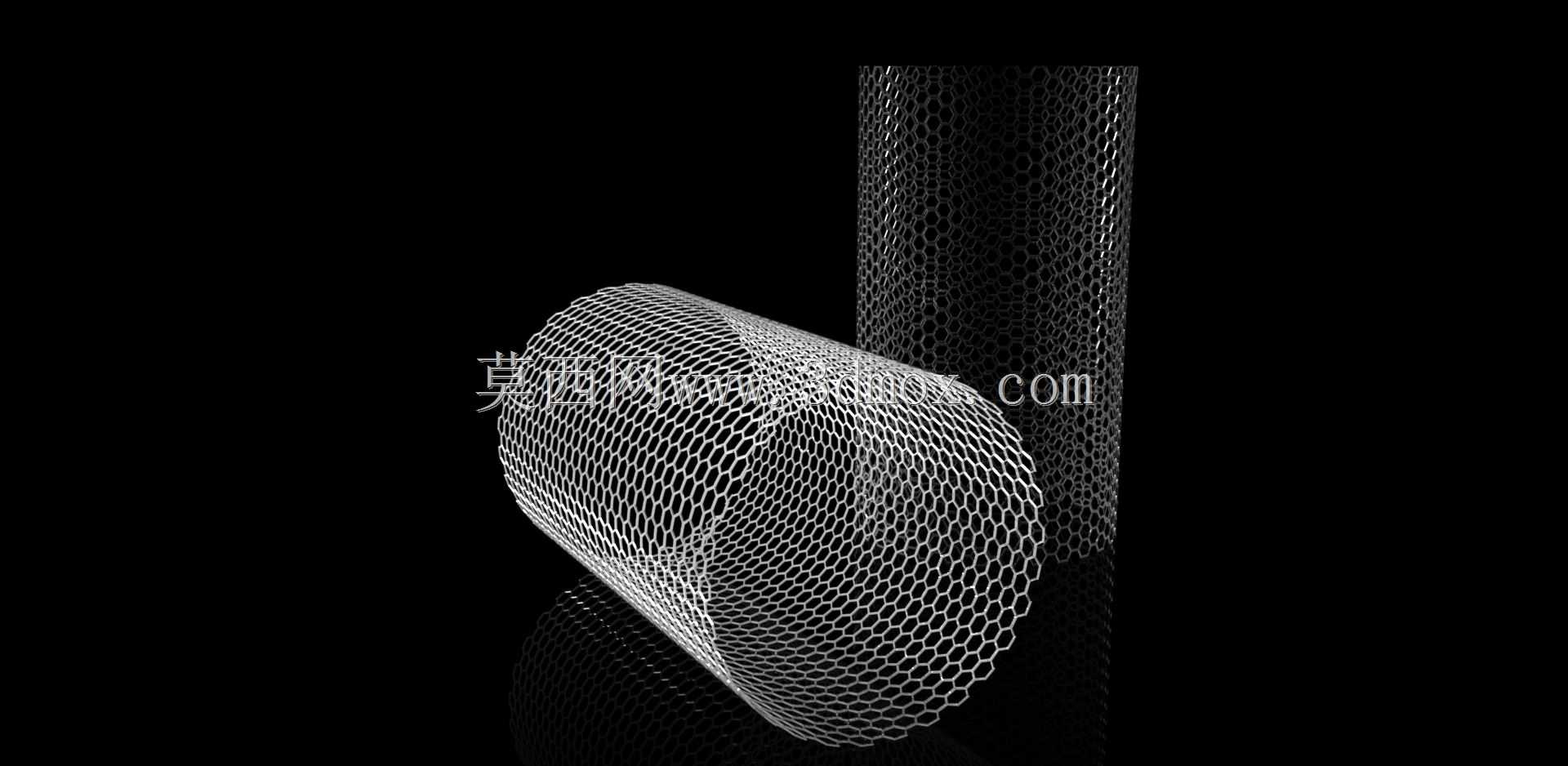

　　从功能特性上看，这类网面结构的六角管，管壁采用连续六边形冲孔成型的网面结构，开孔均匀分布在整个管壁圆周，开孔率可以根据实际使用需求调整冲孔的大小与排布密度，既可以保证流体、气流的顺畅通过，又能对通过的物料进行粒径筛分，同时网面结构相比实心管壁大幅降低了管材自身重量，在满足结构强度要求的前提下减少材料消耗，降低整体构件的自重负载。在通风除尘系统的末端整流段，这类网面六角管可以作为气流均布构件，让通过的气流在管路截面内均匀分布，避免局部流速过高带来的风管振动、噪音过大问题；在物料输送的风送系统中，这类管材可以作为透气泄压段，平衡管路内外的气压差，避免物料在管内沉积堵料；在设备防护结构中，大壁厚的网面六角管还可以作为设备的防护栏构件，六角形的截面相比圆管有更好的抗侧向冲击性能，网面结构既不遮挡操作人员的观察视线，又能防止人员肢体误入设备危险区域。

　　设计这类六角管结构时，首先要结合实际安装场景确定截面的对边尺寸，常规应用场景下对边尺寸从20mm到200mm不等，需要匹配对接管路的通径要求，同时要核算管壁的厚度，当管材作为流体输送的承压构件时，壁厚需要满足内部工作压力下的环向应力要求，避免承压状态下管壁出现鼓胀变形；当管材作为结构支撑构件时，壁厚需要满足侧向载荷下的挠度要求，保证长距离布设时不会出现明显弯曲。网面的冲孔设计需要结合功能需求调整，用于筛分场景时，冲孔的内切圆直径要严格匹配需要筛分的物料粒径，公差控制在0.1mm以内，避免不合格粒径的物料漏过；用于通风换热场景时，开孔率控制在30%到60%区间，平衡通风阻力与结构强度的关系，开孔边缘要做倒钝处理，避免毛刺割损穿过的密封件或者线缆。

　　安装边界方面，这类六角管的端部连接可以设计成插接式、法兰式或者焊接式，当采用法兰连接时，法兰的安装孔位要匹配六角管的截面形状，避免法兰与管壁贴合不严密出现泄漏；多管并排安装时，相邻管材的贴合面可以采用点焊或者抱箍固定，避免运行过程中管材出现移位，管材的支撑间距要根据壁厚与载荷计算确定，通常支撑间距不超过管材外径的15倍，避免长跨度布设时管材出现下垂变形。在有腐蚀介质的应用场景中，管材表面可以做镀锌、喷塑或者钝化处理，提升管壁的抗腐蚀能力，延长构件的使用寿命；在高温工况下使用时，要核算网面结构在高温下的热膨胀量，在管路的适当位置设置膨胀补偿结构，避免热应力导致管材变形开裂。

　　从建模逻辑上看，这类六角管的三维建模首先要绘制正六边形的截面草图，确定对边尺寸与壁厚参数，通过拉伸命令生成基础的六角管实体，之后在管壁表面展开绘制冲孔的排布草图，按照正三角形排布的方式均匀布置六边形冲孔，通过阵列命令完成整段管壁的冲孔切除，最后对所有冲孔边缘做圆角处理，消除应力集中的尖角，建模过程中要注意冲孔与管壁的相交处做几何清理，避免出现碎面、非流形几何等影响后续工程出图、仿真分析或者加工编程的问题，模型的尺寸参数要做全关联设计，方便后续根据不同的工况需求快速调整截面尺寸、壁厚、开孔率、管材长度等参数，提升设计复用效率。
