金属管材弯折式自行车车架三维设计

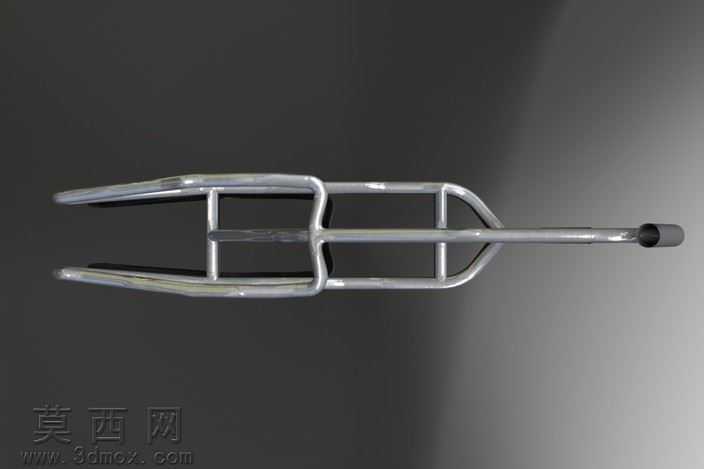

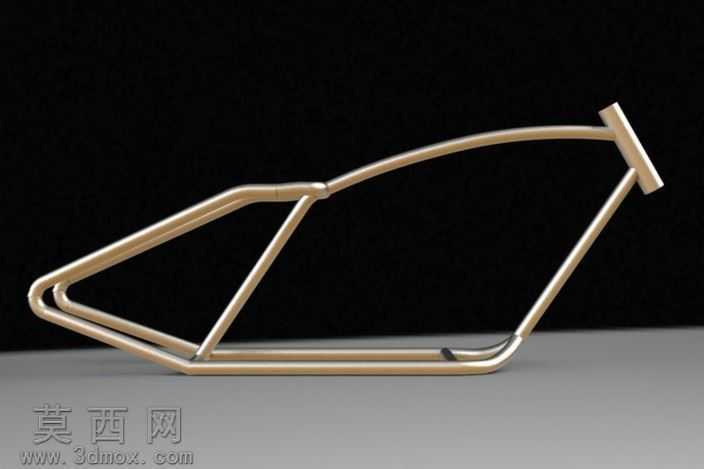

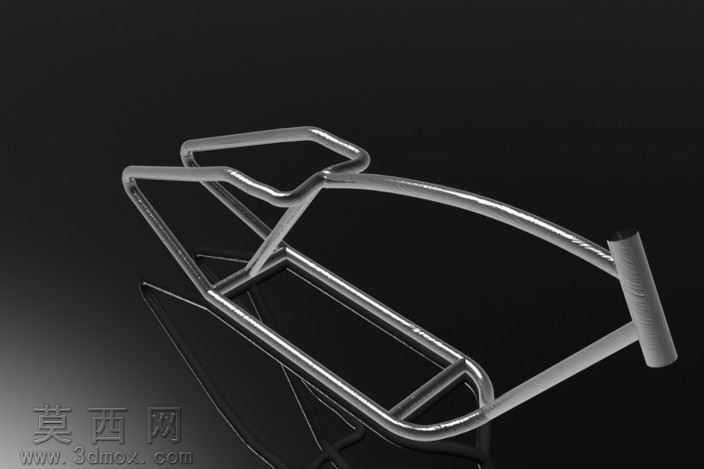

本作品为金属管材弯折成型的自行车车架三维建模成果，建模过程以SolidWorks为核心工具，首先基于自行车骑行的人机工程学基础逻辑，确定车架各段管材的长度比例、弯折角度与空间相对位置，先绘制各段管材的中心路径草图，对路径的顺滑度、拐点过渡曲率进行反复校准，避免弯折处出现应力集中的锐角结构。建模时采用扫描特征作为核心建模方式，先设定统一的圆管截面轮廓，沿预先绘制的三维空间路径扫描生成基础管体，针对管材衔接的交汇位置，采用剪裁延伸、实体合并的特征操作，保证各段管材衔接处完全贴合，无错位、缝隙或重叠的几何错误，还原金属管材焊接拼接前的精准对位状态。材质设置阶段，为模型赋予抛光铬合金金属材质，调整材质的反射率、粗糙度参数，模拟冷拔金属管材表面细腻的金属光泽与轻微的环境反射效果，同时为管材端口添加轻微的倒角特征，还原真实金属管材裁切后的端口处理细节，避免尖锐棱边带来的不真实感。渲染环节采用深色纯色背景突出金属车架的轮廓线条，布置三点式柔和光源，主光源从侧上方投射，打出管材弯折结构的明暗层次，辅助光源补充暗部细节避免死黑，轮廓光勾勒车架边缘强化金属质感，最终呈现的渲染图清晰展现车架的整体结构：前部预留车把安装的竖管位，中部形成适配骑行姿态的受力框架，后部预留后轮安装的衔接结构，整体线条流畅顺滑，弯折过渡自然。设计思路上以初学者练习弯管类框架建模为核心目标，重点训练三维空间路径绘制、扫描特征运用、多实体合并修剪的基础建模技能，在结构设计上兼顾了真实自行车车架的受力逻辑，各段管材的排布符合骑行时的力传导路径，没有出现违背机械常识的结构错位，既适合作为三维建模入门的练习案例，也可作为简易自行车车架设计的基础参考模型，帮助学习者理解管状框架类零件的建模逻辑与金属材质的渲染技巧。
