透明封装螺旋熔丝结构三维设计

　　在低压配电、工业控制回路以及民用电气线路的终端保护场景中，过流保护元件是阻断故障扩大、避免线路过热起火的核心部件，本次设计的封装式熔丝，正是针对小空间安装、可视化熔断状态的需求完成的结构方案。从实际使用场景来看，这类熔丝多用于仪器仪表内部供电回路、小型机电设备的二次控制回路、教学实验台的电源输出端，这类场景的共同特点是安装空间紧凑，运维人员需要快速判断回路故障点，无需借助万用表逐段排查即可确认保护元件状态。

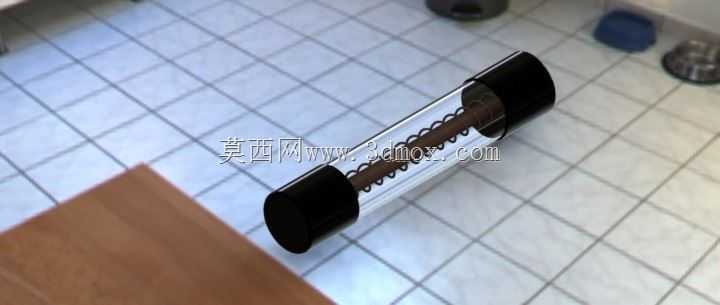

　　设计过程中首先考虑的是熔丝的载流与熔断特性匹配，内部采用螺旋绕制的金属熔丝结构，相比直丝状熔丝，螺旋结构可以在有限的管体长度内拉长熔丝的有效长度，一方面可以在额定载流状态下保证熔丝的散热余量，避免长期工作时出现误熔断，另一方面在过流故障发生时，螺旋结构的熔丝可以在多个位置同时产生熔断点，快速切断故障电流，灭弧效果优于同规格直丝结构。外部封装采用高透光的绝缘管体，两端搭配黑色绝缘端盖，端盖与管体之间采用过盈压合的装配方式，既可以保证内部腔体的密封性，避免外界粉尘、潮气侵入影响熔丝的导电性能，又能让运维人员直接透过管体观察内部熔丝的状态，一旦熔丝熔断，螺旋金属丝的断裂位置清晰可见，大幅降低故障排查的时间成本。

　　从安装边界来看，整体结构为圆柱形，管体外径控制在适配常规5*20规格熔丝座的尺寸范围内，两端端盖的金属接触部分与标准熔丝座的弹片接触尺寸完全匹配，不需要额外定制安装座即可直接替换现有回路中的同规格熔丝，替换过程中不需要改动原有线路的布局，适配性较强。管体的长度经过反复校核，既保证了内部螺旋熔丝的有效长度满足灭弧距离要求，又不会因为长度过长导致安装时与周边元件产生干涉，在密集排布的端子排、PCB板载安装场景下，相邻熔丝之间的安全绝缘距离完全符合低压电气的安全规范。

　　结构设计时还考虑了不同工况下的耐受能力，透明管体选用耐温等级达到120摄氏度的绝缘材质，在熔丝正常工作发热的状态下不会出现管体变形、透明度下降的问题，两端端盖的绝缘部分采用阻燃材质，即使熔丝熔断时产生瞬时高温，也不会出现端盖熔融、引燃周边线材的风险。内部熔丝的绕制螺距经过多轮仿真验证，螺距过大时会导致熔丝有效长度不足，熔断时灭弧不彻底，螺距过小时则会出现匝间短路的风险，最终确定的螺距参数可以保证在额定电流1.5倍的过载状态下，熔丝在规范要求的时间范围内完成熔断，在短路电流冲击下可以瞬时切断回路，不会出现持续拉弧的问题。

　　在实际装配逻辑上，两端端盖内部预留了熔丝的固定点位，熔丝两端分别与端盖内的导电嵌件焊接固定，焊接位置的导电电阻控制在毫欧级，避免长期工作时接触位置发热导致熔丝误动作。管体与端盖压合后，整体结构的抗振动性能满足工业设备的使用要求，在设备正常运行产生的振动工况下，不会出现熔丝移位、端盖松脱的问题，适合在有轻度振动的工业现场使用。相比传统的陶瓷封装熔丝，这种透明封装的结构在教学场景中还有额外的优势，学员可以直观观察熔丝的内部结构，理解过流熔断的工作原理，不需要拆解元件即可掌握结构特点，也适合作为电气原理教学的演示元件使用。

　　从选型适配的角度，这个结构的熔丝可以根据实际回路的载流需求，更换不同线径、不同材质的内部熔丝，外部封装尺寸保持不变，即可覆盖不同额定电流的保护需求，不需要重新开模制作封装部件，大幅降低了不同规格产品的制造成本。在PCB板载安装场景下，两端端盖可以直接焊接在PCB的焊盘上，不需要额外加装熔丝座，进一步节省板上的安装空间，适合小型化的电子设备使用。设计过程中也规避了传统熔丝的常见问题，比如端盖接触不良、管体易碎裂、熔断状态无法直观判断等问题，所有结构细节都围绕实际使用中的痛点做了优化，保证元件在全生命周期内的工作可靠性。
