双工位木质条料承托定位夹具结构

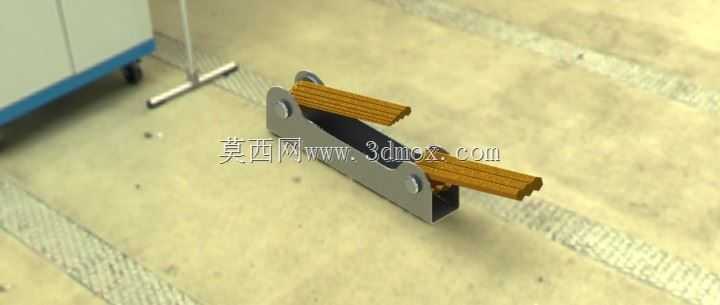

　　该结构主要面向小型加工工位的条状物料临时定位场景，常见于五金小件打磨、线材端头预处理、小型木条铣削工位的物料承托环节，区别于大型液压夹持工装，这类小型承托夹具不需要外接动力源，依靠自身结构的卡位即可完成物料的快速放置与定位，适配单人操作的台式加工工位，能有效减少操作人员手持物料的安全风险，同时避免加工过程中物料偏移导致的加工尺寸超差。从结构组成来看，主体承托基座采用冷弯槽钢裁切成型，槽钢的槽型结构本身具备较好的抗弯折性能，两侧立边直接作为夹持臂的安装基准面，不需要额外焊接安装支座，减少了装配累积误差。两侧的夹持臂通过销轴与基座立边铰接，夹持臂与木质承托块接触的位置设计有阶梯卡位，当木质条料放置在承托块上时，

　　物料自身的重力会带动承托块下压，推动两侧夹持臂绕销轴小幅转动，自动收拢贴合物料侧面完成定位，取料时只需要向上抬升物料，夹持臂在自身重力作用下自动张开，不需要额外的解锁操作，操作节拍能匹配小型加工工位每分钟5-8件的上下料频率。木质承托块采用硬杂木裁切成型，表面加工有与条状物料弧度匹配的弧形卡槽，相比金属承托面，木质材质不会刮伤物料表面的涂装或氧化层，同时具备一定的微变形缓冲能力，当物料存在小幅尺寸公差时，承托面能通过自身微量形变贴合物料表面，避免硬接触导致的物料硌伤。铰接销轴采用标准圆柱销，与基座立边的安装孔采用H7/h6间隙配合，销轴两端做铆边处理，防止长期转动过程中销轴窜动脱出，夹持臂的转动行程做了机械限位，

　　最大张开角度不超过30度，避免转动幅度过大导致结构脱位。从安装边界来看，整个结构的基座底部为平面，可直接通过螺栓固定在标准工作台的T型槽上，也可通过磁吸座临时固定在钢制工作台面，整体占用台面尺寸不超过150mm*80mm，不会占用过多工位操作空间，适配多数小型台式加工设备的工作台安装尺寸。设计过程中优先考虑了工位操作的便捷性，没有设置复杂的调节机构，针对固定规格的条状物料，只需要更换对应卡槽尺寸的木质承托块即可完成适配，承托块与夹持臂之间采用嵌入式卡位连接，不需要额外紧固件，更换过程不需要借助工具，10秒内即可完成不同规格承托块的切换，能满足小批量多规格物料的加工切换需求。结构的受力路径经过优化，

　　物料放置后的重力直接通过承托块传递到槽钢基座，再传递到工作台面，铰接销轴仅承受夹持臂转动的侧向力，不承受主要的竖向载荷，长期使用不会出现销轴变形导致的转动卡滞问题。在实际工位应用中，这类承托夹具常配合小型砂带机、端面倒角机使用，操作人员只需要将条状物料放置在承托块上，即可推动物料沿加工方向进给，不需要全程手持扶持，降低了操作人员手部靠近加工刀具的安全风险，同时统一的定位基准能保证每件物料的加工伸出长度一致，减少反复对刀的辅助时间。针对不同材质的条状物料，还可以将木质承托块更换为尼龙或电木材质，适配金属线材、塑料型材的加工承托需求，基座部分不需要做任何改动，具备较好的工位适配扩展性。
