双色分体胶囊药用制剂三维结构设计

　　在口服固体制剂的生产与研发环节，硬胶囊作为应用最广泛的剂型载体之一，其结构精度直接关联灌装工序的顺畅度、成品密封性能以及患者用药的适配性。本次完成的胶囊三维结构，完全按照量产药用硬胶囊的实际结构特征构建，主体采用帽体与体身两段式套接结构，一端为封闭圆弧端，另一端为开口嵌套结构，两段配合段预留了符合行业通用公差的过盈配合量，能够模拟实际生产中胶囊套合后的锁紧状态，避免灌装后出现松脱、漏粉的问题。

　　从实际应用场景来看，该结构可用于制药装备领域的胶囊灌装设备调试仿真，在开展灌装机的分囊、送囊、装药、锁囊工位的结构设计时，精准的胶囊三维模型能够直接导入装配环境，验证各工位执行件与胶囊的接触位置是否合理，避免分囊机构因尺寸匹配偏差造成囊体凹陷、帽体开裂等生产异常；也可用于医药包装环节的泡罩包装机成型模腔设计，通过匹配胶囊的外形轮廓，优化泡罩的拉伸深度与型腔弧度，减少包装过程中胶囊受压变形、表面刮花的不良率。

　　设计过程中重点还原了硬胶囊的外形细节，整体为长圆柱形态，两端采用标准R圆弧过渡，其中帽段长度约占整体长度的三分之一，体身长度略长，套接区域设计了环形锁紧凹筋，对应实际胶囊帽内侧的锁紧凸点结构，能够在套合到位后形成轴向限位，模拟真实胶囊锁合后的防脱效果。模型的外形尺寸完全参照0号常规硬胶囊的通用规格设定，外径控制在行业通用的7.6mm左右，整体闭合长度约21mm，能够适配市面上绝大多数常规胶囊灌装设备的料斗、导槽、分囊轮的尺寸边界，在开展设备虚拟调试时，无需额外调整模型比例即可直接用于运动仿真，验证胶囊在输送通道内的通过性，避免出现卡囊、叠囊等工况问题。

　　结构设计上没有做过度简化，还原了囊壁的均匀壁厚特征，常规药用硬胶囊的壁厚一般在0.1mm左右，建模时按照等壁厚原则构建曲面，能够用于开展囊体受压变形的有限元仿真，比如模拟锁囊工位的压合力大小对囊体变形量的影响，或者模拟运输堆叠过程中囊体的承压能力，为包装结构优化提供数据参考。模型的两段式结构为独立可拆分部件，能够直观展示胶囊的装配关系，在开展药剂灌装工艺仿真时，可以将体身与帽体分离，模拟药粉填充的全过程，验证填充杆的下探深度、计量盘的出料口位置与囊体开口的同轴度，减少实际设备调试过程中的物料浪费与试机成本。

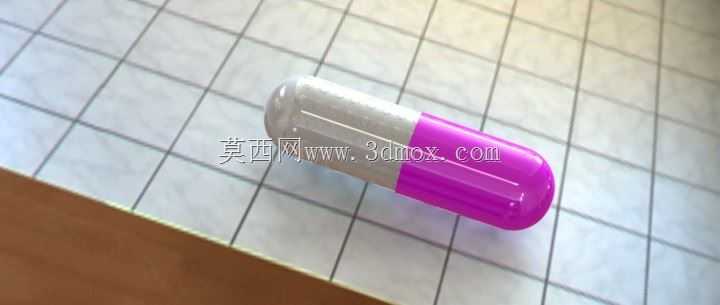

　　从材质表现层面，模型区分了两段的材质特征，一段为不透明金属质感的明胶材质，另一段为半透明紫色明胶材质，还原了市面上常见的双色胶囊外观特征，半透明段的透光率参数按照实际药用明胶的光学特性设置，能够用于药品展示动画、医药科普内容的渲染输出，也可用于药品包装设计的视觉打样，提前预览胶囊在泡罩板、药瓶内的展示效果。在建模的曲面处理上，所有过渡位置都做了曲率连续处理，没有尖锐棱角，完全符合实际胶囊的成型工艺特征，因为硬胶囊是通过蘸胶工艺成型的，所有边角位置都为圆弧过渡，不存在直角结构，建模时严格遵循这一工艺特征，避免出现不符合生产实际的结构设计。

　　针对制药设备的设计需求，该模型的尺寸精度控制在0.02mm以内，能够满足装配干涉检查的精度要求，在设计胶囊灌装设备的送囊轨道时，可以直接将模型导入装配体，测量轨道与囊体的间隙值，优化轨道的导向角度，确保胶囊在输送过程中能够保持统一的朝向，顺利进入分囊工位。同时模型预留了尺寸参数化调整的接口，可根据不同型号的胶囊规格，比如1号、2号胶囊的尺寸差异，快速调整整体长度、外径、帽段长度等参数，生成对应规格的胶囊模型，覆盖更多剂型的设计仿真需求。在实际的制药装备研发流程中，精准的胶囊三维模型是开展数字化设计的基础，能够大幅减少物理试模的次数，缩短设备研发周期，同时也能为胶囊生产企业的模具设计提供参考，匹配蘸胶模具的型腔尺寸，确保生产出的胶囊尺寸一致性符合药典标准。
