PrusaI3打印机带RFID功能液晶控制外壳

　　这款控制外壳是面向FabLab Brno场景下Prusa I3系列3D打印机定制的人机交互端结构件，核心作用是承载液晶显示模块、RFID读卡单元以及ESP32用户登录控制板，替代原厂简易控制盒，实现创客空间内设备的权限化管理。从实际落地场景来看，公共创客空间内的3D打印机往往存在多人共用、使用权限难管控、操作记录难追溯的问题，这套带RFID识别的控制端外壳，刚好匹配这类场景的使用需求：用户刷授权RFID卡即可解锁设备操作权限，ESP32模块可对接空间内的设备管理系统，记录每台设备的使用时长、操作人员信息，避免非授权人员误操作损坏设备，也能为公共设备的耗材分摊、维护排期提供数据支撑。

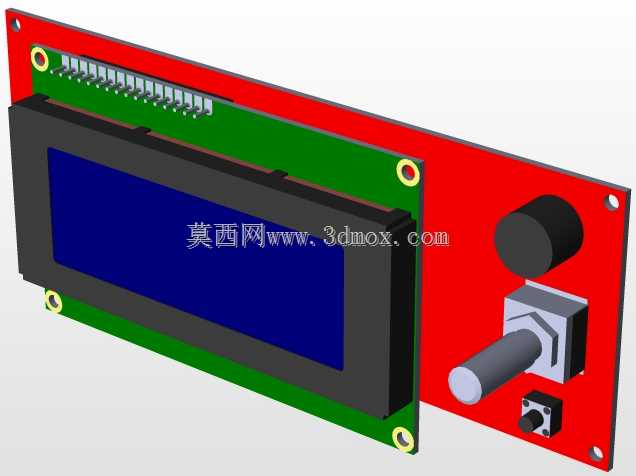

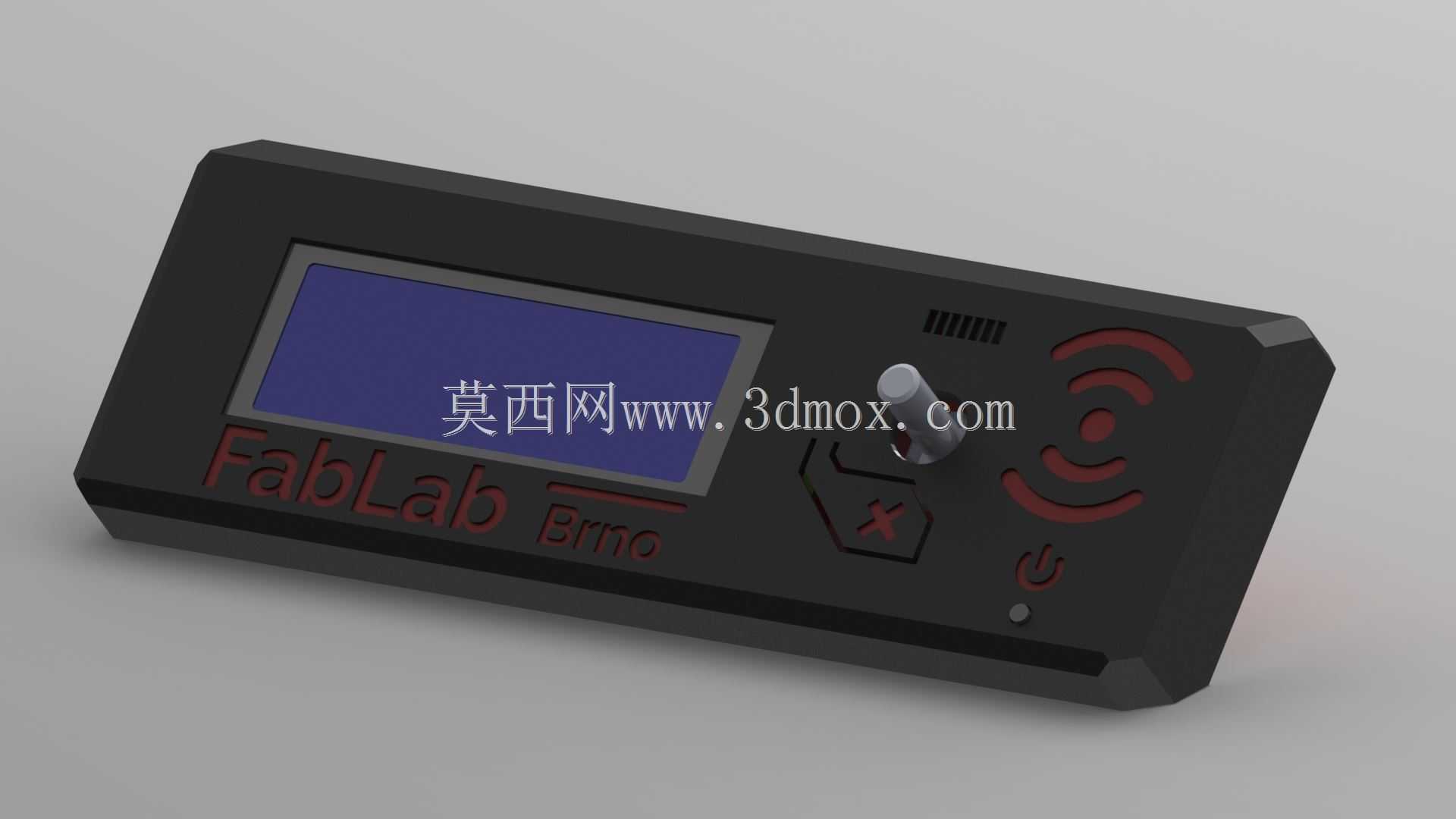

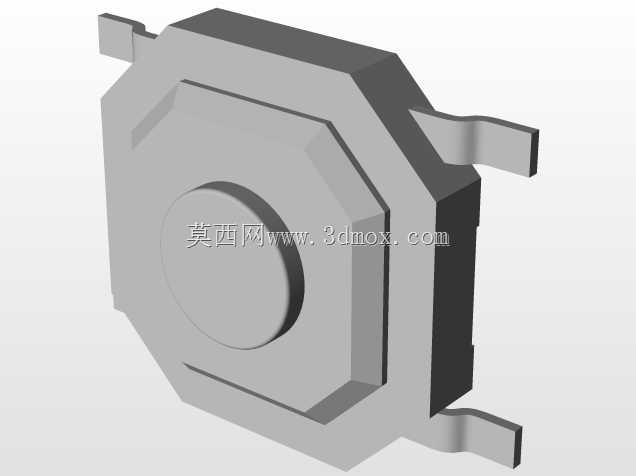

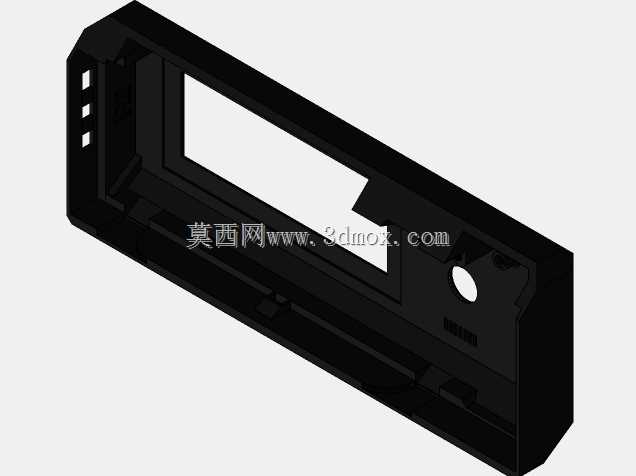

　　从功能布局设计来看，外壳正面预留了标准12864液晶显示屏的安装沉台，屏幕周边做了0.8mm的遮光凸边，避免环境强光直射屏幕导致显示内容看不清的问题；屏幕右侧依次排布了旋转编码器旋钮、功能确认按键、电源触控开关，旋钮的安装孔位做了同心度0.1mm的公差控制，保证旋钮旋转时无卡滞、无偏心晃动，按键位置做了内凹0.5mm的设计，避免日常搬运、擦拭设备时误触触发功能。最右侧的RFID读卡区域做了信号透传的薄区设计，该区域外壳壁厚控制在1.2mm，没有设置加强筋遮挡，保证13.56MHz的RFID信号可以稳定穿透，读卡距离可稳定维持在2-3cm，满足刷卡解锁的使用需求，区域表面蚀刻的信号标识做了0.3mm的下沉处理，长期触摸摩擦也不会出现标识磨损脱落的问题。

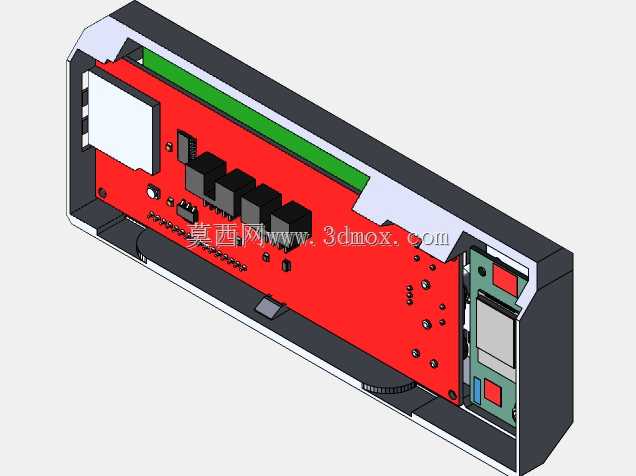

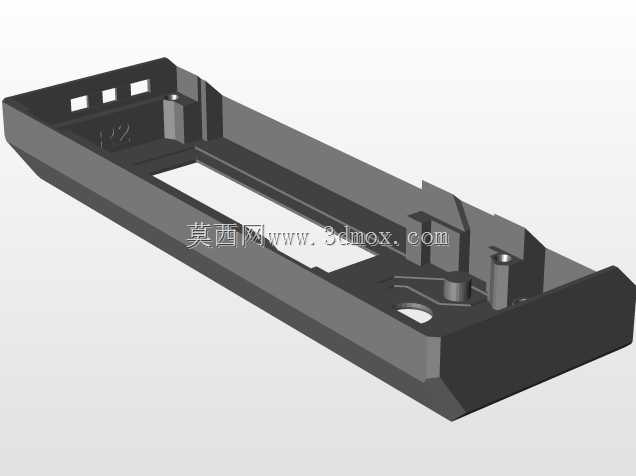

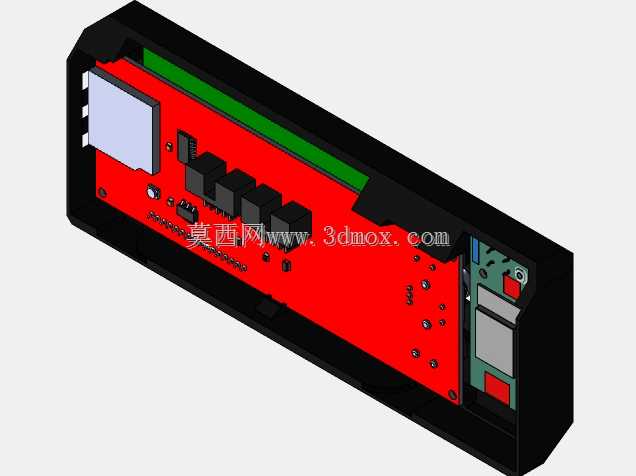

　　从安装边界与结构细节来看，外壳整体采用斜切边角的长方体造型，整体长宽高尺寸控制在120mm50mm20mm，适配Prusa I3打印机框架顶部的标准2020铝型材安装位，背部预留了两个M4螺丝的安装孔位，孔距匹配铝型材的槽道间距，不需要额外打孔改造原机框架即可完成固定。外壳内部做了分区式的筋位设计：屏幕安装区、PCB主控区、RFID天线区各自独立，筋位高度统一为15mm，既可以给内部电路板提供足够的支撑，也能避免不同模块之间的信号干扰，ESP32模块的安装位预留了天线穿出的缺口，保证无线信号传输稳定。外壳的接线端设置在底部，预留了10mm*3mm的走线槽，屏幕排线、编码器接线、电源接线都可以从该槽位规整穿出，槽口边缘做了R1的圆角处理，避免长期使用过程中棱角割伤线材绝缘层造成短路风险。

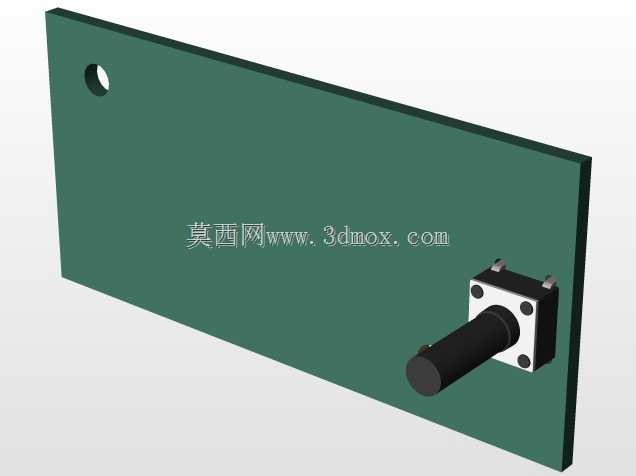

　　从设计思路的落地来看，这款外壳没有追求多余的装饰性结构，所有造型特征都服务于功能实现：正面蚀刻的FabLab Brno标识既做了场景标识，也可以增加外壳表面的摩擦力，日常插拔SD卡、旋转旋钮时手部不容易打滑；电源按键旁设置了1mm直径的指示灯导光柱孔，可直插板载状态指示灯，不用额外加装导光件就能清晰看到设备的通电、待机、工作状态；外壳上下盖采用卡扣加一颗M2.5螺丝的固定方式，卡扣分布在外壳四周边缘，扣合后上下盖的缝隙控制在0.2mm以内，单颗螺丝设置在底部走线槽旁，既可以保证外壳结合紧密，也能在需要检修内部模块时快速拆开，不需要拧动多颗螺丝提升维护效率。针对3D打印制作的适配性，外壳所有的竖直面都做了1度的拔模斜度，打印时不需要添加支撑即可完成制作，所有壁厚都均匀控制在1.8mm-2mm之间，打印过程中不会出现壁厚突变导致的翘曲、填充不均问题，无论是PLA还是PETG材料都可以稳定打印成型，成型后不需要过多的后处理即可直接装配使用。在实际使用测试中，这套外壳安装到Prusa I3打印机上后，操作时的手部姿态自然，旋钮和按键的位置刚好对应手指自然放置的区域，长时间操作调整参数也不会有手部疲劳的问题，RFID刷卡识别响应速度在0.5s以内，没有出现识别失败、信号干扰的问题，屏幕显示区域的遮光边有效阻挡了顶部灯光的反光，站在设备正前方1米范围内都可以清晰看清屏幕上的温度、进度等参数信息。
