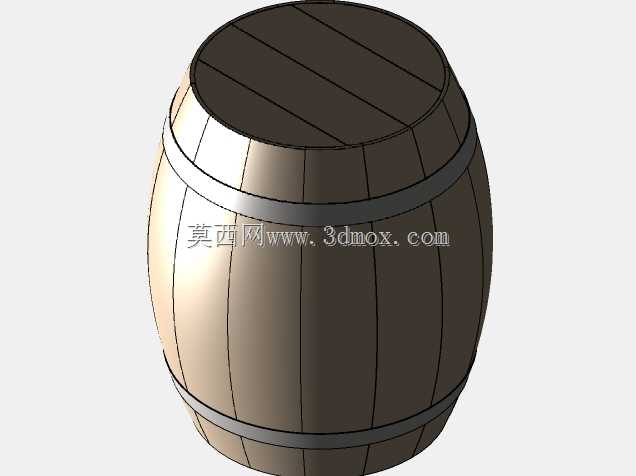

传统储酒橡木桶结构设计三维数模

　　在酒类酿造尤其是葡萄酒陈酿环节，橡木桶是不可替代的储装容器，其结构设计直接影响酒体与木质成分的交换效率、储装密封性能以及长期使用的结构稳定性，本次建模完全围绕实际生产中橡木桶的使用需求展开，还原真实制桶工艺下的结构逻辑。从实际应用场景来看，这类橡木桶主要用于酒庄酒窖的恒温储酒环节，日常需要堆叠存放、定期转桶，因此结构设计首先要满足堆叠承重的要求，桶身的弧形轮廓并非单纯的造型设计，而是经过力学排布：中部外鼓的结构能够让桶身堆叠时将上部载荷均匀分散到整圈桶板上，避免局部应力集中导致桶板开裂，同时弧形结构也方便转桶操作时的滚动移位，减少人工搬运的受力强度。设计过程中首先确定桶身的核心尺寸边界，常规酒庄用储酒橡木桶的容积多为225L规格，

　　建模时按照实际使用的安装与摆放边界设定尺寸：桶身总高度控制在90cm左右，中部最大直径约70cm，两端桶口直径约55cm，这个尺寸既符合酒窖标准货架的层间间距要求，也能保证单人操作转桶时的施力便利性，不会因为直径过大导致滚动时难以控制方向。桶板的拼接结构是整个设计的核心，每一块桶板都采用梯形截面设计，拼接面经过精准的角度裁切，组装后依靠桶箍的径向锁紧力实现面与面的完全贴合，不需要额外添加密封胶类物质，完全依靠木材受压后的形变实现密封，建模时还原了每块桶板的拼接斜面角度，确保拼接后整圈桶板的圆度误差控制在合理范围内，避免出现局部缝隙导致漏液。桶箍采用金属材质的环形结构，一共设置四道，

　　分别布置在靠近两端桶口的位置以及桶身中部的两个受力节点上，桶箍的宽度和厚度按照实际承重要求设定，锁紧时产生的径向压力既能保证桶板拼接紧密，又不会因为压力过大压溃木材纤维。两端的桶盖采用嵌入式结构设计，桶盖边缘加工有密封槽，组装时配合桶口的内凸沿实现卡合密封，桶盖表面设置有专用的开孔位，用于安装取样阀门和透气塞，开孔位置避开桶盖的受力筋区域，防止长期使用后桶盖出现变形。从功能特性来看，这种结构的橡木桶除了基础的储液功能，桶板的厚度控制在25mm左右，这个厚度既能保证足够的结构强度，又能让酒体在陈酿过程中缓慢与木材中的单宁成分进行交换，同时允许极微量的氧气通过木材孔隙进入桶内，促进酒体的成熟，建模时也还原了桶板的纹理走向，

　　确保每块桶板的纹理都沿桶身轴向排布，符合实际制桶时的选材要求，避免横向纹理导致的渗漏风险。在安装与使用边界上，桶身两端的桶口边缘做了圆弧倒角处理，避免搬运过程中磕碰导致木材崩缺，同时桶身的外鼓弧度经过反复校核，确保滚动时的接触线连续，不会出现卡顿，堆叠时上下桶的接触位置正好落在桶箍所在的受力环带上，不会让桶板直接承受上部桶的全部重量。整个建模过程没有做多余的装饰性结构，所有的曲面、倒角、拼接结构都完全服务于实际使用需求，每一处尺寸设定都对应酒窖储放、转桶操作、酒体陈酿的实际工况，能够直接用于制桶工艺的结构验证、新型桶型的尺寸迭代，也可以作为酒窖布局规划时的摆放模拟参考，帮助设计人员提前核算酒窖空间利用率、堆叠承重上限，避免实际布局时出现尺寸干涉或者承重不足的问题。
