复古风格手动压合加工小型机械装置

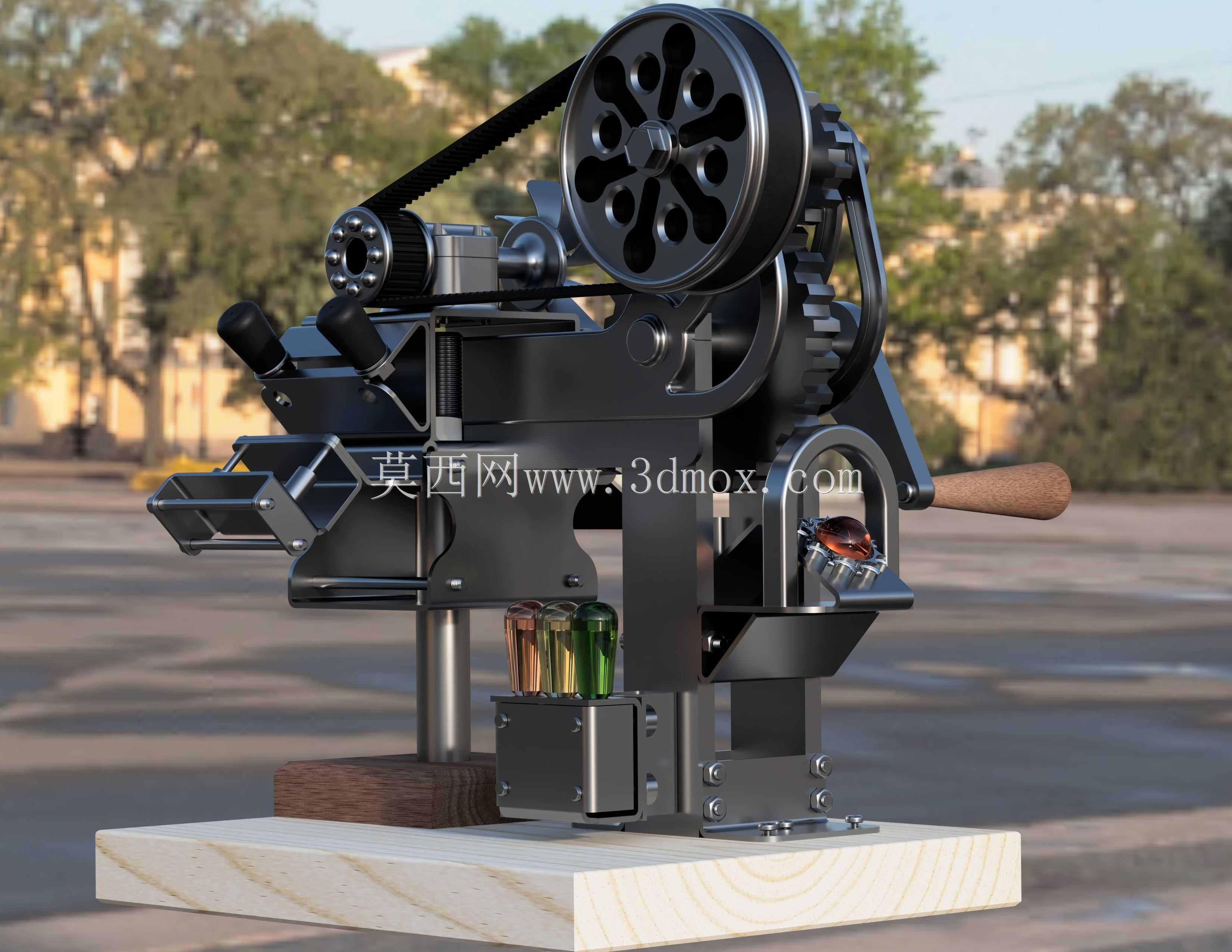

　　这款台式手动压合装置的设计，最初是面向小批量手工加工场景做的方案，常见于文创产品加工、小型五金件铆接、皮具压印这类不需要大吨位压力、但需要操作手感可控的作业场景，相比气动或电动压合设备，它不需要外接动力源，放在工作台面上就能使用，对作业场地的适配性更强，哪怕是没有气源、电源的临时工位也能正常操作。从结构布局来看，装置采用立式支撑结构，底部的安装基座预留了四个螺栓固定孔，可以直接固定在标准厚度的木质或金属工作台面上，基座上方的承料台做了可微调高度的设计，通过立柱上的锁紧环就能调整承料台与压头之间的间距，适配不同高度的待加工工件，调整行程范围可以覆盖0到80毫米的工件高度差，基本能满足绝大多数小型手工压合作业的尺寸需求。

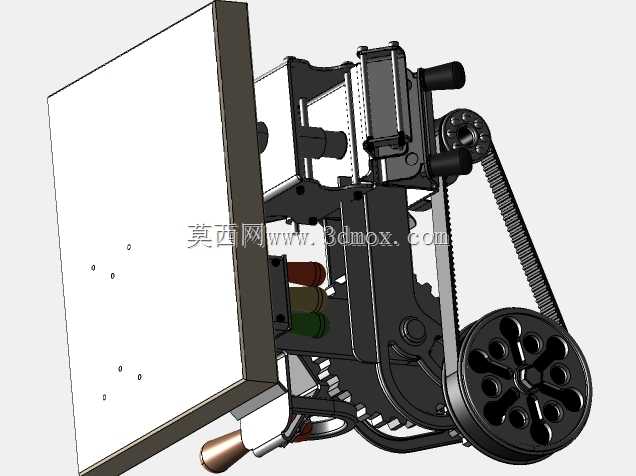

　　传动部分采用了带轮与齿轮组合的减速增扭结构，上方的大直径带轮通过同步带连接下方的小带轮，再通过一组直齿轮将扭矩传递到压杆的驱动轴上，手动转动侧面的木质手柄时，经过两级减速后压头可以获得足够的下压力，操作时不需要施加太大的手动力就能完成压合作业，同时带传动的结构还能起到过载保护的作用，当压头遇到超出设计阈值的阻力时，皮带会出现打滑，避免刚性传动导致的零件损坏或者工件压废。压头部分做了快换接口设计，可以根据不同的作业需求更换不同形状的压头，比如平压头用于平面压合、纹路面压头用于压印标识、冲头用于小型冲孔作业，更换时只需要松开压头侧面的紧定螺丝就能完成拆装，不需要额外的专用工具。整个装置的机架部分采用钣金折弯与型材拼接的组合结构，

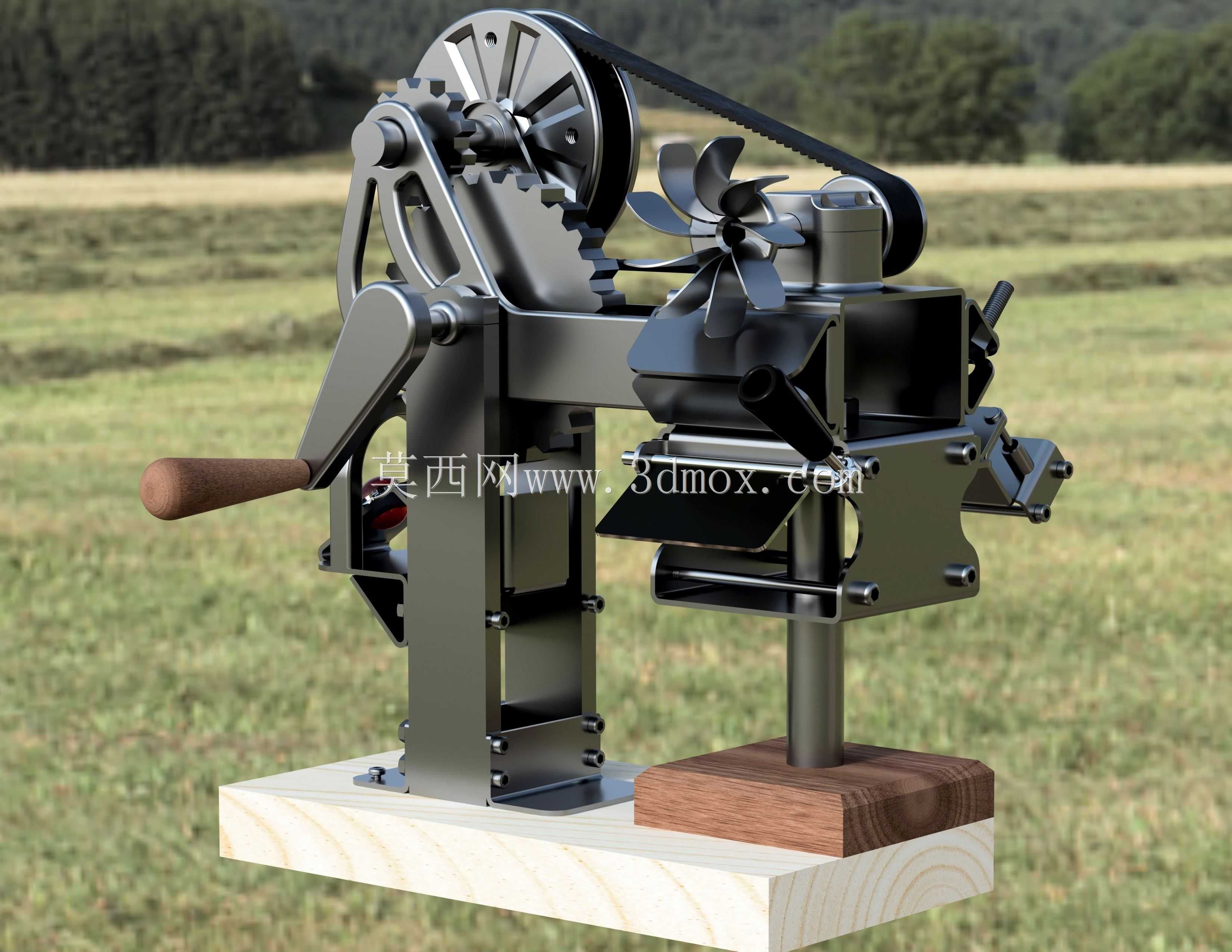

　　受力较大的传动轴位置加装了铜套做耐磨支撑，长期使用后只需要更换铜套就能恢复装配精度，维护成本很低。侧面的操作手柄采用木质握柄，握持时的手感比金属手柄更舒适，长时间操作也不容易出现手部打滑的情况，手柄的安装位置做了人机工程优化，操作时手臂自然下垂就能握住手柄，不需要抬臂或者弯腰操作，能有效降低长时间作业的疲劳感。装置的左侧预留了小型附件收纳位，可以放置常用的备用压头、内六角扳手这类小工具，作业时不需要额外找工具存放位置，能保持工作台面的整洁。从安装边界来看，整个装置的底座尺寸控制在200毫米乘180毫米范围内，总高度不到350毫米，占用的工作台面空间很小，哪怕是小型家用工作台也能轻松放置，不需要预留太大的操作空间，

　　操作时只需要在装置前方预留150毫米左右的操作空间就能完成上下料作业。在设计过程中，特意做了外露的机械结构设计，一方面是方便日常观察传动部件的运行状态，出现卡滞、松动的情况能第一时间发现，另一方面这种外露的齿轮、带轮结构也具备复古机械的展示效果，除了实际加工用途之外，也可以作为机械主题的展示摆件放置在工作室或者展厅中。所有传动部件的边缘都做了圆角处理，没有尖锐的毛刺棱角，操作时不容易出现刮伤手部的情况，带轮的外侧虽然没有加装全封闭防护罩，但带轮的转动间隙控制在3毫米以内，不会出现衣物或者手指被卷入的安全隐患。承料台的表面做了防滑纹理处理，放置工件时不容易出现滑移，压合作业时工件的定位精度可以控制在0.2毫米以内，满足小批量加工的精度要求，不需要额外做复杂的定位夹具就能完成大多数常规工件的压合作业。
