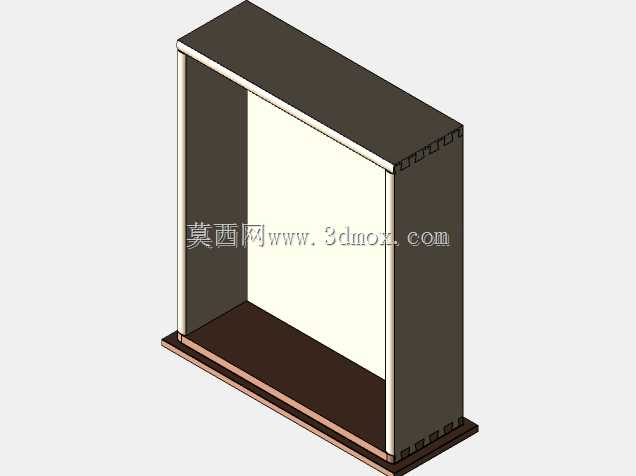

老式拼接结构实木抽屉三维建模

　　作为家具结构中承担储物功能的核心滑动部件，这款采用老式拼接工艺的实木抽屉，在民用家具、定制柜体、复古工装场景中都有稳定的应用空间，区别于现代快装式的钉接、三合一连接件组装抽屉，其全榫卯拼接的结构逻辑，从根源上降低了五金连接件长期使用后的松动风险，在高频次抽拉的使用场景下，结构抗疲劳性能更突出。

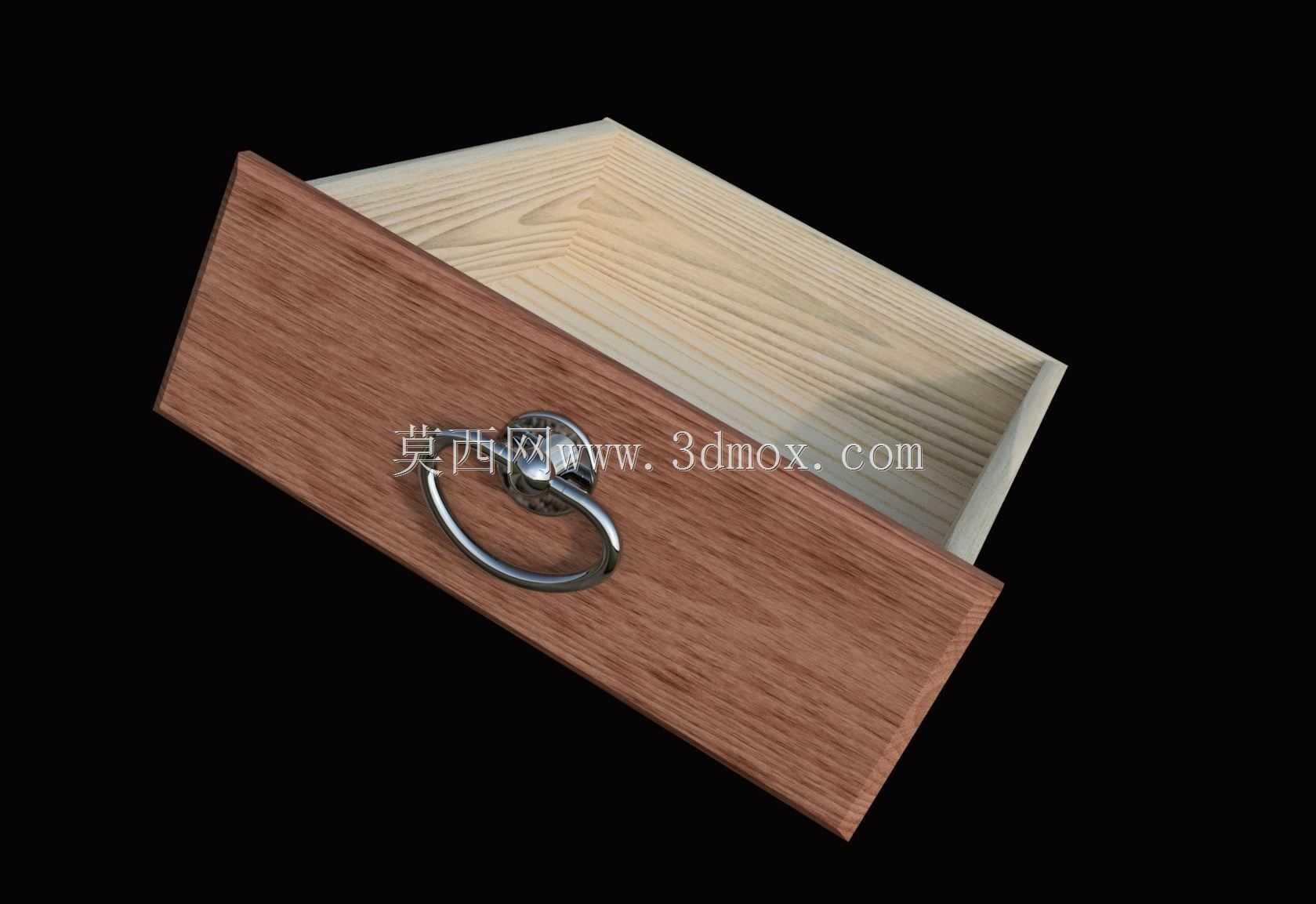

　　从实际功能落地角度看，该抽屉的核心作用是在柜体内部形成可抽拉的独立封闭储物空间，前端的环形金属拉手既承担抽拉施力的受力点作用，也兼顾复古风格的外观表达，抽屉整体的滑动依托柜体内部配套的导轨结构实现，设计阶段需要严格匹配柜体预留的安装腔尺寸，保证抽拉过程中无卡滞、无旷量，侧板与柜体导轨的配合间隙控制在合理范围，既避免间隙过大导致抽拉过程晃动，也防止间隙过小出现温湿度变化后木材胀缩引发的卡阻问题。

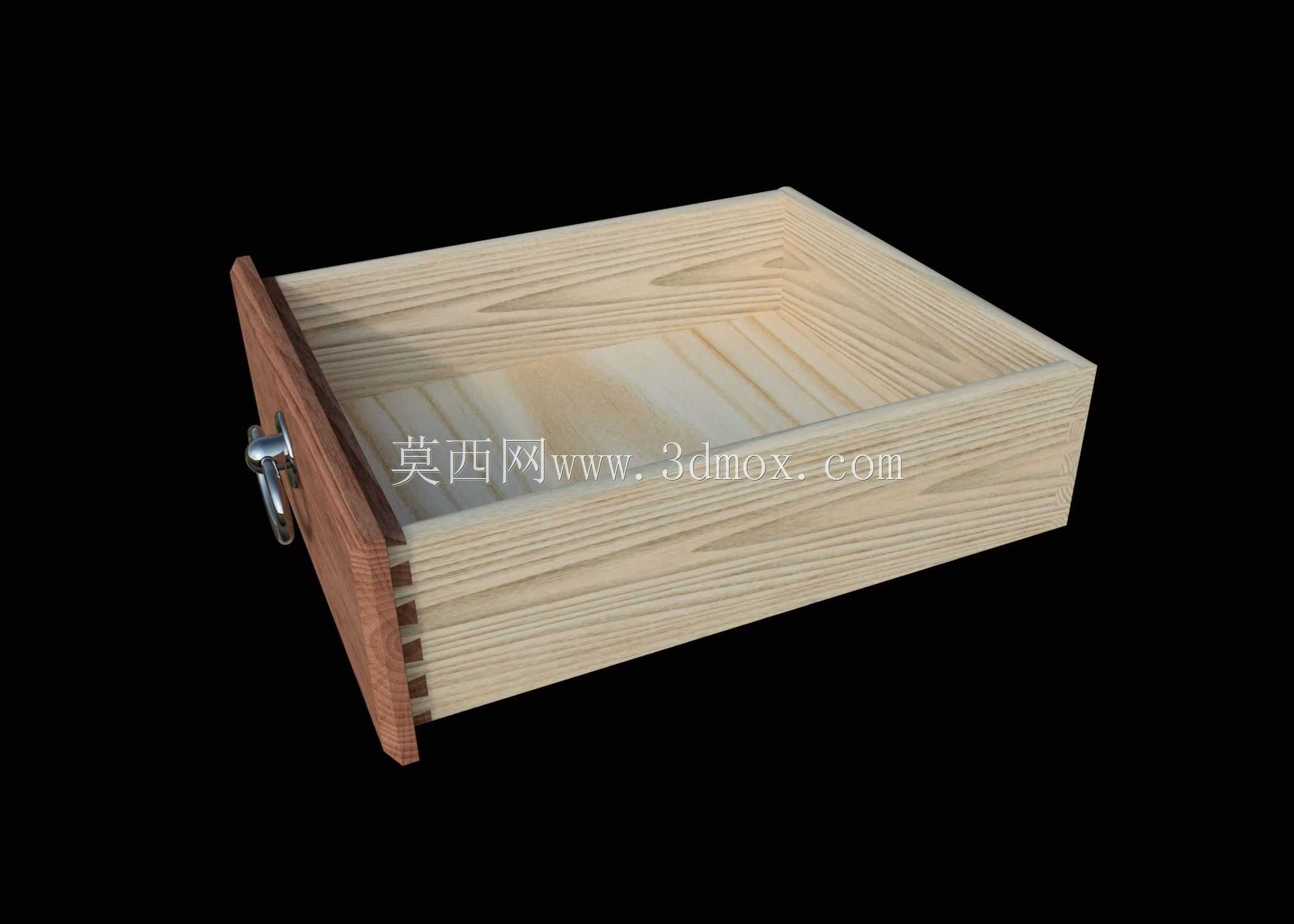

　　设计思路上完全遵循传统木作的拼接逻辑，抽屉的面板、侧板、背板、底板全部采用榫卯拼接方式，面板选用纹理顺直的实木板材，厚度大于侧板厚度，既保证前端的结构强度，也能在关闭状态下与柜体立面形成平整的视觉效果；侧板与面板、背板的连接采用燕尾榫结构，这种结构的咬合强度高，承受抽屉内部储物的垂直载荷时，拼接处不会出现脱开风险，底板采用嵌入式安装，在侧板、背板、面板的下沿预留通长的嵌槽，底板嵌入后无需额外钉接即可固定，同时预留微量的伸缩余量，适配实木材料随环境温湿度变化产生的胀缩变形，避免温湿度变化后底板起拱或开裂。

　　外形尺寸与安装边界的匹配是这类抽屉建模时需要重点把控的环节，抽屉的宽度、深度、高度尺寸需要完全匹配对应柜体的内腔预留尺寸，前端面板的尺寸要略大于柜体开口尺寸，保证关闭状态下能完全遮盖柜体开口缝隙，形成闭合的储物空间；拉手的安装位置位于面板正面的几何中心偏下位置，安装时需要在面板背面预留沉孔，保证拉手固定螺丝不穿透面板正面，避免影响外观完整性；抽屉整体的承重能力由侧板厚度、榫卯咬合长度、导轨承重等级共同决定，建模过程中需要对拼接处的配合公差做合理设定，燕尾榫的榫头与榫槽采用过渡配合，组装后无需额外胶粘剂即可形成足够的结构强度，配合木工胶使用后结构整体性更强。

　　从实际使用场景的适配性来看，这种老式拼接抽屉不仅适用于实木衣柜、斗柜、书桌等民用家具，在复古风格的商业展柜、民宿定制家具、文物展陈柜体中也有广泛的应用空间，其全实木拼接的结构无多余的外露五金件，外观质感更统一，长期使用后的维护成本更低，即使出现局部磨损，也可以通过木作修补的方式恢复结构性能，相较于现代密度板材质的快装抽屉，全实木拼接结构的环保性更好，使用寿命更长，在追求质感与耐用性的家具产品中，这类结构的抽屉始终是不可替代的选择。建模过程中需要重点还原木材的纹理走向、拼接处的榫卯咬合细节、金属拉手的曲面弧度与安装配合关系，保证模型导入装配环境后，可以直接匹配对应的柜体结构完成整体装配验证，检查抽拉行程、干涉情况、安装间隙是否符合设计要求，为后续的实物加工提供准确的结构参考。
